| Model: | Pengering putar seri H | Motor utama: | 7,5-160 kw |
|---|---|---|---|
| Nama: | Pengering perpindahan panas tidak langsung | Kemiringan Instalasi (%): | 3~5 |
| bahan aplikasi: | oksida besi, lumpur, kokas, besi, konsentrat tembaga | Kapasitas: | 1,9-76 t/jam |
| Aplikasi: | Pengolahan mineral, bahan bangunan, metalurgi, kimia | Kemiringan drum: | 3-5% |
| Nama Produk: | pengering putar | Fitur: | Pengeringan suhu rendah |
| Bobot: | 9-135 t | Keuntungan: | Kapasitas besar biaya rendah |
| Suhu Udara Masuk Tertinggi: | 700-800 | ||
| Cahaya Tinggi: | Pengering Drum Rotary Kapasitas Besar,Pengering Drum Rotary Tumble,Rotary Kiln Semen Tumble |
||

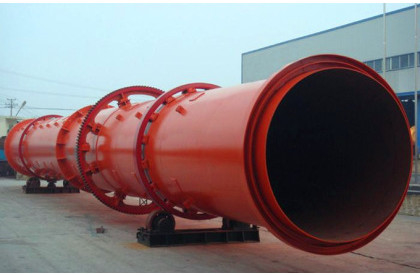

Kapasitas Besar Rotary Dryer Tumble Dryer Drum Dryer Semen Rotary Kiln
1.Cement Rotary Kiln Dryer lingkup aplikasi:
Pengering terutama digunakan untuk pemrosesan mineral, bahan bangunan, metalurgi, kimia dan departemen lain yang mengeringkan kelembaban tertentu atau ukuran partikel bahan, pengering putar memiliki kemampuan beradaptasi yang kuat terhadap bahan, dapat mengeringkan semua jenis bahan, dan peralatannya sederhana dan andal , sehingga banyak digunakan.
Pengering seri bijih Tambang Luo banyak digunakan dalam: oksida besi, lumpur, kokas, besi, konsentrat tembaga, bubuk silikon karbida, bijih tanah jarang, bubuk merkuri, bubuk timah, bijih kobalt, bijih nikel, bubuk bijih mangan, bubuk gipsum, bentonit , tanah liat kaolin, bijih besi, bubuk timbal, kokas minyak bumi, bubuk bijih emas, terak baja, terak air, bijih fluorit, pasir laut, pasir sungai dan pengeringan bahan lainnya.
2. Karakteristik struktural pengering:
Pengering jatuh, pengering drum, pengering putar, pengering pasir, pengering lignit, pengering pasir sungai
Pengering terutama terdiri dari silinder, cincin gigi besar, pinion, roda pendukung, roda penahan, sabuk roda, poros roda pendukung dan bagian lainnya.Motor melalui sabuk segitiga, melalui perlambatan dua tahap peredam, melalui cincin roda gigi besar penggerak pinion, sehingga kecepatan desain silinder untuk operasi, sehingga badan silinder mengeringkan bahan secara merata.
3.Cement Rotary Kiln Jenis pengering utama:
Pengering putar Pengering jatuh, pengering drum, pengering putar
(1) Pengering drum putar, juga disebut pengering drum putar.
Banyak digunakan dalam bahan bangunan, metalurgi, kimia, industri semen pengeringan batu kapur terak, bubuk batubara, terak, tanah liat dan bahan lainnya.Mesin ini terutama terdiri dari bodi berputar, pelat pengangkat, perangkat penggerak, perangkat pendukung dan cincin penyegel dan komponen lainnya.Ini memiliki keuntungan dari struktur yang wajar, produksi yang sangat baik, output tinggi, konsumsi energi yang rendah dan pengoperasian yang mudah.
(2) Pengering putar juga dapat digunakan untuk produksi pupuk majemuk, pengeringan kelembaban tertentu dan pupuk ukuran partikel, tetapi juga untuk pengeringan bahan lainnya, distribusi pelat konveyor dan desain sudut masuk akal, kinerja yang andal, sehingga tingkat pemanfaatan energi panas yang tinggi, pengeringan seragam, bahan pembersih lebih sedikit, perawatan mudah dan karakteristik lainnya.
(3) Pengering putar memiliki kemampuan beradaptasi yang kuat terhadap bahan dan dapat mengeringkan semua jenis bahan.Ini digunakan untuk mengeringkan batu kapur, tanah liat, batu bara bubuk dan bahan campuran di pabrik semen.Ini juga digunakan dalam metalurgi, pertambangan, tenaga listrik, industri kimia, makanan dan departemen lainnya.Rotary dryer adalah peralatan pengeringan yang paling umum digunakan di pabrik semen.Dan peralatannya adalah operasi yang sederhana dan andal, penyegelan tahan debu, perawatan yang mudah, sehingga banyak digunakan.
(4) Pengering jatuh banyak digunakan dalam makanan, pakan, kimia, farmasi, pertambangan dan industri lainnya.Proses kerja peralatan adalah sebagai berikut: Setelah bahan basah dehidrasi ditambahkan ke pengering, bahan tersebar merata di pengering dan kontak penuh dengan udara panas di bawah gerakan pembaca pelat yang didistribusikan secara merata di drum, yang mempercepat pengeringan perpindahan panas dan perpindahan massa.Dalam proses pengeringan, produk jadi dikeluarkan dari bagian lain pengering di bawah aksi pelat miring dan udara panas.Mesin ini cocok untuk mengeringkan semua jenis bahan terak dengan kadar air kurang dari 85%, seperti biji-bijian bir, ampas kacang, semprotan kulit jagung, lendir batubara, ampas buah, dll. Ini memiliki efek yang baik pada pengembangan sumber pakan, mengurangi biaya makan dan mengurangi pencemaran lingkungan.
4. Parameter produk Semen Rotary KilnDryer
(1) Parameter teknis pengering putar seri H, pengering jatuh, pengering drum, pengering putar
| SPEC produk (m) | Volume drum (m³) | Kapasitas produksi (t / jam) | Sudut Instalasi (%) | Suhu asupan maksimum | Daya motor utama (kw) | Total berat (t) |
| 1.2 × 8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| 1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| 1,5 × 12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| 1,5 × 14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| 1,5 × 15 | 26,5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| 1,8 × 12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| 1,8 × 14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| 2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| 2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| 2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| 2.4×14 | 63.3 | 13,5-16,9 | 3-5 | 700-800 | 37 | 45 |
| 2.4×18 | 81.4 | 17,4-21,7 | 3-5 | 700-800 | 37 | 49 |
| 2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| 2.4×22 | 99,5 | 21,2-26,5 | 3-5 | 700-800 | 45 | 58 |
| 2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| 3.0×20 | 141.3 | 30,1-37,7 | 3-5 | 700-800 | 75 | 85 |
| 3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| 3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| 3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Parameter teknis pengering perpindahan panas tidak langsung
| Barang Diameter drum x panjang | Di luar diameter drum (mm) | Di dalam diameter drum (mm) | Panjang drum (m) | Volume drum (m3) | Kemiringan drum | Jenis papan kerekan | Suhu asupan maksimum | Dimensi (m) |
| 1,5 × 15m 1,5 × 17m 1,5 × 19m | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | 3-5% | Mengangkat jenis | 850 | 16,2 × 2,7 × 2,7 18.2×2.7×2.7 20.0×2.9×2.9 |
| 1,8 × 21m 1,8 × 23m 1,8 × 25m | 1800 | 650 | 21 23 25 | 35.91 39.33 42,75 | 3-5% | Mengangkat jenis | 850 | 22,5 × 2,7 × 2,7 24,5 × 2,9 × 2,9 26,5 × 2,9 × 2,9 |
| 2.2×21m 2.2×23m 2.2×25m | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | 3-5% | Mengangkat jenis | 850 |
5. Metode perawatan pengering putar:
(1) Selama pengoperasian normal pengering putar, suhu gas buang panas masuk adalah 700-800 derajat Celcius, dan suhu gas buang panas keluar adalah 90-150 derajat Celcius.
(2) Periksa cincin dan roda pendukung pengering putar.Apakah titik pelumasan bantalan rol terisi dengan memadai.
(3) apakah kontak antara cincin dan roda pendukung baik, permukaan kontak tidak kurang dari 70% dari lebar cincin.
(5) Apakah baut pengencang dan baut jangkar pengering putar longgar atau patah.
(6) Apakah gaya dorong setiap roda pendukung seragam ke atas.
(7) Apakah ada getaran, retak atau penurunan fondasi pengering putar.
(8) Apakah roda penahan berputar secara fleksibel, apakah kontak dengan cincin itu baik, apakah gayanya terlalu besar untuk menyebabkan permukaan roda penahan bersinar, mengelupas dan memanaskan bantalan dan fenomena abnormal lainnya.
(9) Apakah putaran badan drum pengering drum putar fleksibel dan stabil, dan apakah segelnya aus atau bocor.
(10) apakah getaran perangkat transmisi, minyak titik pelumasan sudah cukup.
