Ball Mill Besar Gear Ring Cast Steel Gigi Permukaan halus Penggilingan kustomisasi

Ball Mill Besar Gear Ring Cast Steel Gigi Permukaan halus Penggilingan kustomisasi

Persyaratan Teknis
1) Perawatan awal pengerasan permukaan adalah normalisasi, dengan kekerasan HB210-250. Sifat mekanik adalah: kekuatan akhir Rb690MPa, kekuatan hasil Rs490MPa, elongasi D511%,pengurangan luas W25%, dan ketangguhan dampak Ak30J. Gigi gir dikeraskan dengan induksi hingga kekerasan HRC50-55, dengan kedalaman lapisan yang dikeraskan efektif 3-5mm.
2) Deteksi cacat ultrasonik dilakukan di seluruh peralatan dan kualitas internal harus memenuhi persyaratan Kelas II yang ditentukan dalam GB7233-87.Pemeriksaan partikel magnet juga dilakukan pada gigi gigi dan transisi filet, dan kualitas harus memenuhi persyaratan Kelas II yang ditentukan dalam GB/T9444-88.

Proses Manufaktur Ring Gear
2.1 Blank
Blank casting baja disediakan oleh pabrik dan diproduksi sesuai dengan GB11352-89.dan dipotong sesuai dengan persyaratan proses pengecoranSelama pemeriksaan dan penerimaan, cor baja diperiksa sesuai dengan gambar dan persyaratan teknis.Mereka dilepaskan ke proses berikutnya.
2.2 Pengolahan kasar: Penandaan dan pemesanan pemesinan dilakukan sesuai dengan persyaratan gambar, diikuti dengan penyelarasan, koneksi, pemesinan lingkaran internal dan eksternal,penggilingan permukaan kawin, dan pengeboran.
2.3 Deteksi cacat: Deteksi cacat ultrasonik dilakukan di seluruh pengecoran. Kualitas internal harus memenuhi persyaratan Kelas II yang ditentukan dalam GB7233-87.
2.4 Pengolahan Pra-Normalization: Pasangan roda gigi setengah cincin dinormalisasi dan diperkuat untuk memberikan mikrostruktur yang baik untuk pengeras permukaan berikutnya.Gir setengah cincin diperiksa untuk deformasi setelah perawatan panas sesuai dengan persyaratan gambar. 2.5 Pemeriksaan akhir
Pertama, setelah frekuensi sedang memadamkan dan tempering, memeriksa kekerasan setiap alur gigi dari gigi cincin untuk memastikan bahwa ia memenuhi persyaratan gambar.periksa apakah diameter luar maksimum (D6944) telah meningkat. Jika deformasi adalah 3mm, koreksi mekanik diperlukan sampai memenuhi persyaratan. ketiga, melakukan inspeksi partikel magnet pada gigi gigi dan transisi filet.Kualitas harus memenuhi persyaratan tingkat kedua yang ditentukan dalam GB/T9444-88Akhirnya, lakukan pemeriksaan akhir sesuai dengan gambar dan persyaratan teknis.

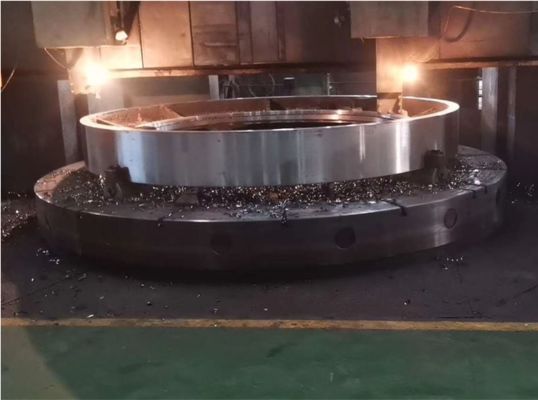

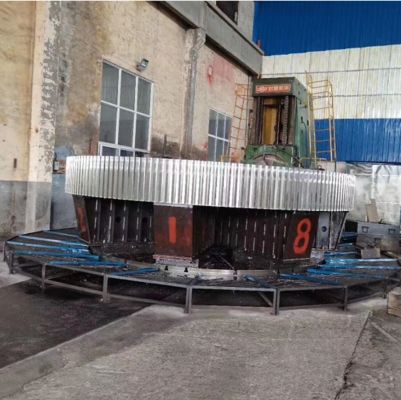

Tampilan Produk

Parameter Produk
