70module Mill Girth Gear Dan Spur Gear Dan Ring Gear Harga Pabrik Dan Ag Mill Dan Sag Mill Girth Gear
Ring Gears: Tungku putarRing Gear, molino bolaRing Gear
Girth Gearsmenawarkan aplikasi yang luas di berbagai sektor industri termasuk di pabrik besi spons, industri baja dan semen, industri pertambangan, kincir angin serta di sektor industri lainnya.Ini tersedia dalam kisaran modul 10 Modul sampai 70 Modul dan dalam diameter minimal 100 mm sampai 15000 mmSelain itu, ini terdiri dari berat maksimum 70 MT potongan tunggal.Kotak gigi heliks-bevel, Planetary Gearboxes dan lain-lain.

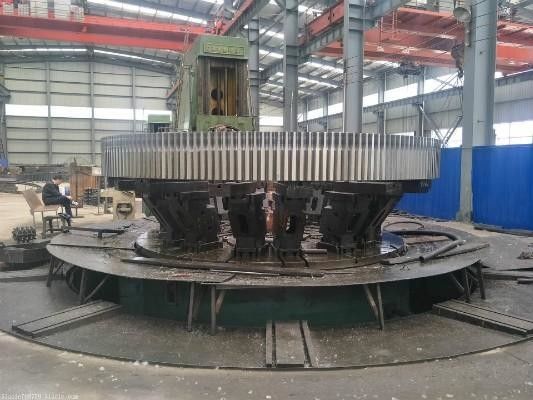

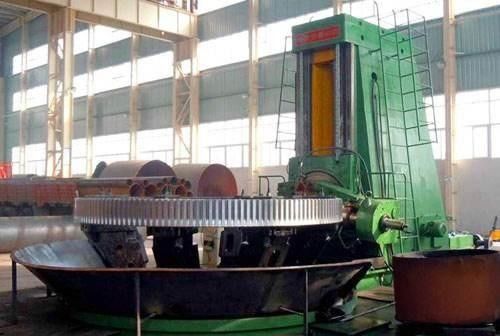

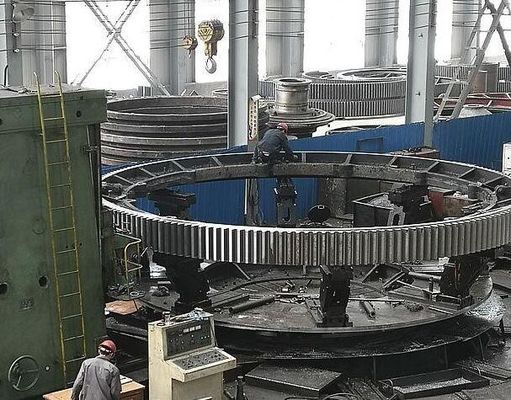

Girth Mill Gear
CITIC IC Gear Cutting Machines termasuk:
- Ø16m Mesin CNC Hobbing
- Ø12m Mesin pemotong gigi (Swiss)
- Ø10m Hobbing Machine (Jerman)
- Ø4m Mesin Hobbing CNC Berkecepatan Tinggi (Jerman)
- Ø1.6m Mesin Hobbing CHC Horizontal (Jerman)
- Ø5m Mesin penggilingan gigi CNC (Jerman)
- Ø2.8m Mesin penggilingan gigi CNC (Jerman)
- Ø1,25m Mesin penggilingan gigi CNC (Jerman)
- Ø1m Mesin penggilingan gigi profil CNC (Jerman)
- Ø0.8m Mesin penggilingan mesin CNC (Jerman)
- Mesin posisi otomatis
Jangkauan ModulModul 10 ke Modul 70.
Diameter: Min 100 mm sampai 16000 mm.
Berat badan: Max 120 MT satu bagian.
Kotak gigi/mesin gigi yang dikeraskan dan dibumi:
- Kotak gir cacing
- Gear Helical / Double Helical / gearbox
- Kotak gigi heliks-bevel
- Kotak Gir Planet
- Gear Helical- bevel & Spiral-bevels gear/gearbox.
- Rack & Pinions
Peringkat:
- Min 3 hp sampai Max 1400 hp
- Splash / jenis pelumasan paksa
Girth Mill Gear
Kirim pertanyaan
Dengan lebih dari 1000 girth gear dijual di seluruh dunia CITICIC Gear adalah pemasok terkemuka di industri semen dan mineral.kami secara aktif berpartisipasi dalam mendefinisikan standar untuk perhitungan peringkat gir dan faktor layanan.
Kami menyediakan girth gigi dalam tiga desain yang berbeda
Gear yang dibuat menjadi lebih umum di masa lalu dan dibangun dengan bahan pelek roda gigi baja tempa dan struktur tubuh las listrik.Cincin yang diproduksi dari seluruh blok baja paduan kekuatan tinggiSetelah pengolahan kasar cincin, kami melakukan pengolahan panas pengerasan dan tempering untuk meningkatkan karakteristik mekanik dan dengan demikian kinerjanya yang relevan.
Keuntungan dari girth gear yang diproduksi
-
Struktur bahan palsu mengecualikan risiko inklusi
-
Cacat struktur seperti lubang gas, penyusutan mikro, lubang pin, air mata panas, penyertaan pasir dan slag dihindari
-
Oleh karena itu, pengelasan perbaikan struktur tubuh dan misalnya penggilingan area bergantian tidak diperlukan.
-
Proses manufaktur yang dibuat tidak memerlukan pola dan riser
-
Bahan pelek memiliki kekerasan dan kekuatan yang lebih tinggi daripada bahan yang digunakan untuk struktur yang mendasarinya (yaitu web, gussets)
Fitur-fitur ini akan mengurangi waktu pengiriman dan biaya.
Hal ini sangat bermanfaat dalam situasi darurat, di mana velg gigi yang ada menderita kerusakan
Fitur
-
Gigi luar
Diameter maksimum: 16000 mm
Lebar wajah bergantian: 1700 mm
Modul maksimum: 45 per hob
Modul maksimum: 65 gear finishing cutter
-
Gigi bagian dalam
Diameter maksimum: 6500 mm
Modul maksimum: 25.4
Lebar wajah bergantian: 400 mm
Proses memalsukan bahan
• Menemukan
• Penggulung akhir
• Pendinginan tungku
• Pengendalian produksi
• Pengendapan air
• Pengujian kekerasan
• Mesin kasar
• pengujian ultrasonik dan pemeriksaan dimensi
• Sertifikat inspeksi akhir
Standar/Sertifikat
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
Aplikasi
Girth gear kami digunakan dalam industri semen dan mineral:
• Berbagai jenis pabrik horizontal
• Mesin pengering putar
• Tungku putar
• Setiap aplikasi lingkaran gigi besar lainnya
Pinions
CITICIC Gear berinvestasi dalam sumber daya yang signifikan dan mencapai banyak inovasi dengan pinion.Kekerasan dan finishing antara pinion dan gigi sangat penting untuk umur panjang dari peralatan yang dipasangKami mendesain dan memproduksi pinion untuk memenuhi kebutuhan setiap pelanggan, tidak peduli seberapa unik situasinya.
Desain Pinion
- bosan
- padat pada poros / integral
- berorientasi sendiri
- Spore, spiral atau spiral ganda
Materialisasi
- baja paduan tempa
- melalui mengeras, kasus mengeras atau dimurnikan dan diperkuat
- Spur, spiral atau spiral ganda
- Karburasi
- induksi
- bernitrida
Karakteristik
- Alat pemotong dengan papan tulis
- kualitas gear diperiksa oleh penguji profil
- Perubahan sisi gigi
- koreksi profil
- koreksi timbal (lurus/barel)
- desain / rasio sesuai dengan ISO-DIN-A.G.M.A.
- Perangkat lunak simulasi FEM/FEA
Standar/Sertifikat
- UNI EN ISO
- AWS
- ASTM
- ASME
- DIN
Aplikasi
Pini kami digunakan dalam industri semen dan mineral:
- Mesin penggiling bola
- ROD - pabrik
- Penggilingan Semi Autogen (SAG)
- Tungku putar/pendingin/pengering
Keuntungan
- Satu Sumber
- Gambar Teknis Pabrik Peralatan Asli (OEM)
- Menggunakan keahlian teknis untuk tungku dan pabrik penggilingan
- Fasilitas manufaktur dan kualitas canggih
- Dukungan penjualan dan layanan global
Girth Gear Rotary Kiln
Kami adalah pemasok terkemukaPenggerak Girth Kilnuntuk berbagai tanaman seperti yang tercantum di bawah ini.
- Tumbuhan Besi Sponge 50TPD 100TPD 300TPD 350TPD,500TPD,1000TPD
- Pabrik semen sesuai kebutuhan pelanggan
- Gear untuk tambang fosfat, pabrik alumin, kaolin-bentonite
Kapasitas pemotong gigi:
- Diameter 100 mm sampai 16000 mm
- 10Module sampai 70Module
Girth kiln tersedia terutama dalam dua bagian, empat bagian, 8 bagian atau multi segmen sesuai dengan kebutuhan dan kesesuaian dengan aplikasi gear.
Dalam bidang komponen grinding mill, kami memasok kepala grinding, input feed, grinding roller, cement kiln riding ring, casting gears, shaft block.Juga kami memasok shell pabrik struktur las dan fabrikasi.
Dokumen jaminan mutu
Laporan-laporan berikut harus diserahkan kepada Penjaminan Mutu:
a. Laporan kimia
Laporan fisik
c. Dokumen pengolahan panas
CITIC HMC Q/HM 973.2-2007
Spesifikasi untuk casting baja untuk grinding mills
15
d. Laporan inspeksi ultrasonik (sebelum dan setelah perbaikan)
e. Laporan inspeksi partikel magnetik (sebelum dan setelah perbaikan)
f. Laporan Dimensi
g. Peta perbaikan las
h. Prosedur las dan catatan kualifikasi prosedur
i. Kualifikasi tukang las
j. Kualifikasi inspektur pengujian tidak merusak
| item |
deskripsi |
| bahan biasa dari peralatan |
35simn, ZG45 |
| Bahan peralatan yang lebih baik |
42crmo, 20crnimoA |
|
Girth Gear
|
(1)GS42CrMo4Baja paduan (standar kepemilikan perusahaan)
HB 220 ~ 240
(2) Semi-terstruktur, Y-Spoke
(3) Heliks
(4) struktur penyegelan dan keselarasan yang wajar dari baja paduan (standar perusahaan) |
(1) pemurnian baja luar (R-H argon dan pengolahan vakum)
(2) teknologi penangkaran pasir cetakan dingin eksklusif untuk memastikan pengecoran, gigi padat
(3) normalisasi (teknologi paten) untuk memastikan bahwa kekerasan permukaan gigi
Setelah
(4) pengelompokan kasar, waktu pelepasan, memperbaiki permukaan sendi, lalu gulung halus
(5) penggorengan halus yang dibuat sendiri
|
(1) sifat mekanik dan komposisi kimia (standar internal)
(2) penggoresan setelah pengujian sonik
(3) semi-finishing, finishing setelah pengujian ultrasonik dan inspeksi partikel magnetik
(4) pemeriksaan partikel permukaan gigi magnetik, tes kekerasan
(5) Periksa toleransi gigi
(6) uji beban perakitan pabrik untuk memeriksa akurasi ukuran gear |
Persyaratan teknis dari cincin CITICIC Gear besar:
1) adalah pra-diperlakukan sebelum menormalkan permukaan pengeras perawatan, kekerasan harus HB210 ~ 250; kinerja mekanik adalah kekuatan akhir Rb 690MPa, tegangan hasil Rs 490MPa, elongasi D5 11%,pengurangan luas W 25%, ketahanan benturan Ak 30J; gigi yang dikeraskan induksi, kekerasan HRC50 ~ 55; kedalaman lapisan yang dikeraskan efektif 3 ~ 5mm.
2) deteksi cacat ultrasonik secara keseluruhan, kualitas internal harus memenuhi dua persyaratan persyaratan standar GB7233-87; gigi dan filet inspeksi partikel magnetik,kualitas harus memenuhi dua persyaratan standar GB/T9444-88.
3) Perhatikan casting tidak dibulatkan R5 ~ R10.
4) Cangkang gigi di kedua ujung dan 1 45b.5) dengan dua setengah lebar gigi cincin gigi dari setiap kopling cincin di sepanjang tepi seluruh cincin yang dibuat dengan baut kekuatan tinggi,dikombinasikan dengan permukaan gigi harus berada di bagian bawah pusat.
2 proses pembuatan peralatan cincin besar
2.1 dari kasar
Blank casting baja disediakan oleh CITIC Heavy Machinery Co., Ltd. pabrik Heavy Forging, dijalankan oleh GB11352-89 standar menentukan persyaratan untuk pemodelan sesuai dengan proses casting, peleburan,casting , hit kotak, pembersihan, pembalut dressing; Selama pemeriksaan dan penerimaan oleh gambar dan persyaratan teknis untuk baja kosong
Cek, menurut standar JB/T6402-92 yang dikeluarkan setelah penerimaan
Prosedur turun.
2.2 Pengerjaan kasar
Dililit dengan menggambar dan tinggal di luar allowance, keselarasan, koneksi, pengolahan baik di dalam dan di luar lingkaran, menggabungkan permukaan penggilingan, pengeboran dan proses lainnya.
2.3 Cedera eksplorasi
Deteksi cacat ultrasonik secara keseluruhan, kualitas internal harus memenuhi dua persyaratan standar GB7233-87.
2.4 normalisasi pra-pengolahan
Semi-ring pasangan normalisasi dan pengolahan tempering, memberikan organisasi yang baik untuk pengeras permukaan berikutnya; cetak pers deformasi dari setengah ring gear pemeriksaan setelah pengolahan panas.
2.5 Pengolahan
Dua setengah cincin pertama dibuat dengan baut kekuatan tinggi menghubungkan cincin secara keseluruhan, keseluruhan proses dengan menggambar lingkaran Quannei Wai gigi dan ujung atas dan bawah,dan kemudian menggambar dan mengolah persyaratan proses penggilingan.
2.6 Penghapusan stres pengolahan
Cincin keseluruhan dipanaskan untuk menghilangkan stres.
2.7 pengeras permukaan cincin secara keseluruhan
IF di sepanjang permukaan gigi alveolar pengeras induksi, kekerasan HRC50 ~ 55, kedalaman lapisan pengeras efektif 3 ~ 5mm.
2.8 Pemeriksaan akhir
Pertama, deteksi frekuensi quenching, kekerasan setelah tempering cincin gear cogging memenuhi persyaratan gambar; kedua,untuk mendeteksi apakah diameter luar maksimum ukuran yang lebih besar D6944 sebagai deformasi 3mm, koreksi mekanik yang diperlukan sampai memenuhi syarat; Ketiga, gigi dan filet inspeksi partikel magnetik, kualitas harus memenuhi dua persyaratan persyaratan standar GB/T9444-88;sesuai dengan gambar dan persyaratan teknis untuk pemeriksaan akhir.
CITICIC dimulai pada tahun 1956 - produsen peralatan pertambangan dan peralatan semen terbesar di Cina. CITICIC adalah pemasok global teknologi dan layanan kepada pelanggan di industri proses,termasuk
Pertambangan,Konstruksi,Metallurgy,Lingkungan,Energy,Kimia,Marine,Mengebor & Forging.
CITIC IC memproduksi lebih dari 200.000 ton peralatan berkualitas setiap tahun.Produk kami meliputi pabrik penggilingan, scrubber,crusher, oven, cooler, hoist, reducer, turbin uap dan kompresor.CITIC IC juga memproduksi casting berat dan tempa, serta sistem kontrol dan pelumasan listrik/hidraulik.
Pabrik kami di Luoyang meliputi lebih dari 3 juta meter persegi, di mana 2 juta meter persegi tertutup.200 adalah insinyur.
CITIC IC memproduksi lebih dari 200.000 ton peralatan berkualitas setiap tahun.Produk kami meliputi pabrik penggilingan, scrubber,crusher, oven, cooler, hoist, reducer, turbin uap dan kompresor.CITIC IC juga memproduksi casting berat dan tempa, serta sistem kontrol dan pelumasan listrik / hidrolik dll.
| item |
komentar |
| bahan normal untuk girth gear |
zg45, 35simn |
| bahan yang lebih baik |
42crmo |
Bahan peralatan
42CRMO STEEL DATA
Daftar bahan kimia
C: 0,38-0,45%
Si: 0,17-0,37%
Mn: 0,50-0,80%
S: Mengizinkan kandungan residu < 0,035%
P: Mengizinkan kandungan residu < 0,035%
Cr: 0,90-1,20%
Ni: Mengizinkan kandungan residu < 0,030% Cu: Mengizinkan kandungan residu < 0,030%
Mo: 0,15-0,25%
DATA MEKANIS
Kekuatan tarik σb (MPa): >1080(110)
Titik yield σs (MPa): > 930 ((95)
Elongasi σ5 (%): > 12
Pengurangan luas ψ (%): >45 Akv (J): Energi penyerapan dampak Akv ((J): >63
Nilai ketahanan benturan αkv (J/cm2): >78 ((8)
Kekerasan: < 217HB
Ukuran sampel: Ukuran sampel kosong adalah 25mm
DATA FISIK
Suhu titik kritis (nilai perkiraan): Ac1=730°C, Ac3=800°C, Ms=310°C
Koefisien ekspansi linier: suhu: 20~100°C/20~200°C/20~300°C /20~400°C/20~500°C /20~600°C
ekspansi linear: 11.1x10K/12.1x10K/12.9x10K/13.5x10K/13.9x10K14.1x10K
Modulus elastisitas: suhu 20°C/300°C/400°C/500°C/600°C,
Modulus elastis 210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa
