Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Product name: | Large gear ring | Material: | Steel |
---|---|---|---|
Weight: | Max 120 MT single piece | Application: | Rotary kiln,ball mill |
Maximum module: | 45 by hob | Port: | Qingdao China |
Condition: | New | Warranty: | 12 months |
Roda Gigi Besar Ball Mill Wear-Resistant Cast Steel Gear Alloy Steel Support Kustomisasi
Persyaratan Teknis
1) Pra-perlakuan sebelum pengerasan permukaan adalah perlakuan normalisasi, dan kekerasannya harus HB210~250; indikator kinerja mekanis adalah batas kekuatan Rb690MPa, batas luluh Rs490MPa, perpanjangan D511%, penyusutan penampang W25%, dan nilai ketangguhan impak Ak30J; gigi roda gigi dikeraskan induksi, dan kekerasannya adalah HRC50~55; kedalaman lapisan yang dikeraskan efektif adalah 3~5mm.
2) Seluruhnya dikenakan deteksi cacat ultrasonik, dan kualitas internal harus memenuhi persyaratan sekunder yang ditentukan dalam standar GB7233-87; gigi roda gigi dan fillet transisi dikenakan deteksi cacat partikel magnetik, dan kualitasnya harus memenuhi persyaratan sekunder yang ditentukan dalam standar GB/T9444-88.
3) Cincin roda gigi besar terdiri dari dua cincin roda gigi setengah yang dihubungkan oleh baut berkekuatan tinggi untuk membentuk cincin roda gigi integral, dan permukaan sambungan harus berada di tengah dasar gigi.
4) Miringkan tepi profil gigi dan di sepanjang lebar gigi.
5) Roda gigi cincin besar terdiri dari dua roda gigi cincin setengah yang dihubungkan oleh baut berkekuatan tinggi untuk membentuk roda gigi cincin tunggal. Permukaan kawin harus berada di tengah dasar gigi.
Pengantar Produk
Roda gigi ball mill, juga dikenal sebagai cincin roda gigi besar, biasanya dipasang pada penutup ujung ball mill. Menurut strukturnya, roda gigi ball mill dapat dibagi menjadi tiga jenis: cincin roda gigi penuh, cincin roda gigi setengah, dan cincin roda gigi seperempat.
Parameter Produk
(1) Baja cor paduan GS42CrMo4 (Standar Kepemilikan Perusahaan) HB 220-240 | (1) Pemurnian wadah baja cair (peniupan argon dan perlakuan vakum R-H) | ⑴ Sifat mekanik dan komposisi kimia dari blanko pengecoran (standar kontrol internal) |
⑵ Struktur setengah panjang, lembaran berbentuk Y | ⑵ Gunakan teknologi gantung pasir cetakan dingin eksklusif untuk memastikan kepadatan coran dan gigi | ⑵ Deteksi cacat ultrasonik setelah pemesinan kasar |
(3) Gigi heliks | ⑶ Perlakuan normalisasi (teknologi kepemilikan) memastikan kekerasan permukaan gigi | ⑶ Deteksi cacat ultrasonik dan deteksi cacat partikel magnetik setelah semi-finishing dan finishing |
⑷ Struktur penyegelan dan penyelarasan yang wajar | ⑷ Setelah hobbing kasar, longgarkan roda gigi, perbaiki permukaan sambungan, dan kemudian hobbing halus | ⑷ Deteksi cacat partikel magnetik dan inspeksi kekerasan permukaan gigi |
(5) Hob presisi hobbing roda gigi buatan sendiri khusus | ⑸ Inspeksi toleransi profil gigi | |
⑹ Uji coba tanpa beban sebelum pengiriman untuk memeriksa akurasi meshing roda gigi besar dan kecil |

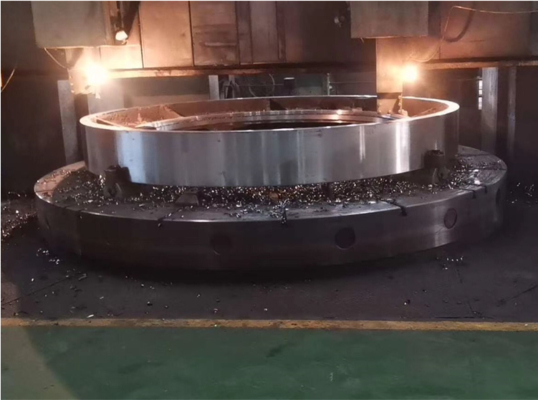

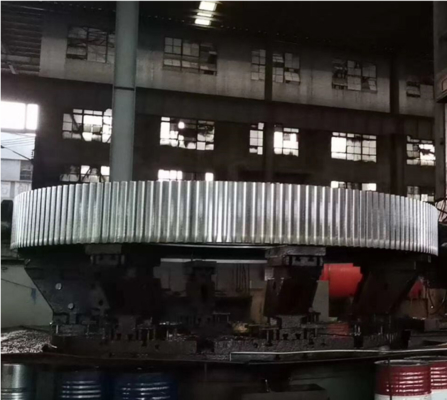

Tampilan Produk
