Rintasan Gir Rotary Kincir Kustomisasi Mendukung

Rintasan Gir Rotary Kincir Kustomisasi Mendukung

Proses pembuatan cincin gigi besar
2.1 kosong
Blank dari casting baja disediakan oleh pabrik dan dilaksanakan sesuai dengan ketentuan standar GB11352-89.dibersihkan dan dipotong sesuai dengan persyaratan proses pengecoran; kosong dari casting baja diperiksa sesuai dengan gambar dan persyaratan teknis selama pemeriksaan dan penerimaan,dan proses berikutnya dilepaskan setelah penerimaan sesuai dengan ketentuan standar JB/T6402-92.

2.2 Pengolahan kasar
Menandai dan meninggalkan izin pemesinan, keselarasan, koneksi, pemesinan lingkaran dalam dan luar, permukaan sendi penggilingan, pengeboran dan proses lainnya sesuai dengan persyaratan gambar.

2.3 Deteksi cacat
Seluruhnya diperiksa dengan deteksi cacat ultrasonik, dan kualitas internal harus memenuhi persyaratan sekunder yang ditentukan dalam standar GB7233-87.

2.4 Normalisasi pra-pengolahan
Cincin setengah gigi dinormalisasi dan dipanaskan berpasangan untuk memberikan organisasi yang baik untuk pemadam permukaan berikutnya;dan deformasi ring gear setengah setelah perawatan panas diperiksa sesuai dengan persyaratan gambar.

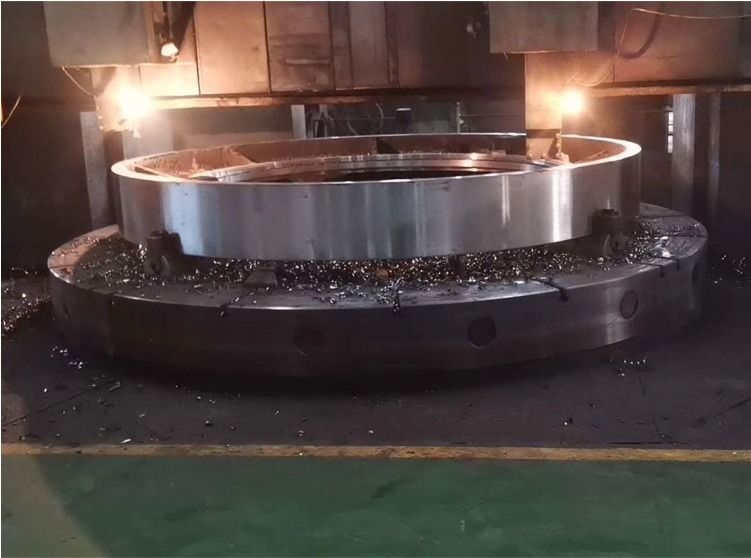

2.5 Pengolahan
Pertama, hubungkan dua cincin gear setengah dengan baut yang kuat untuk membentuk cincin gear integral.Proses lingkaran dalam dan luar dan permukaan ujung atas dan bawah dari cincin gir integral sesuai dengan persyaratan gambar, dan kemudian menggiling gigi sesuai dengan persyaratan gambar dan proses pemesinan.

2.6 Menghilangkan tekanan pemesinan
Anil cincin gir integral untuk menghilangkan stres.

2.7 Penekan permukaan ring gigi integral
Permukaan gigi adalah induksi mati sepanjang alur gigi dengan frekuensi menengah induksi mati, dengan kekerasan HRC50 ~ 55 dan kedalaman lapisan yang keras efektif 3 ~ 5mm.

2.8 Pemeriksaan akhir
Pertama, periksa apakah kekerasan setiap alur gigi cincin gigi setelah pemadam frekuensi menengah dan tempering memenuhi persyaratan gambar; kedua,periksa apakah ukuran diameter luar maksimum D6944 telah meningkatJika deformasi adalah 3 mm, koreksi mekanik diperlukan sampai kualifikasi; ketiga, deteksi cacat partikel magnetik dilakukan pada gigi gigi dan fillet transisi.Kualitas harus memenuhi persyaratan sekunder yang ditentukan dalam standar GB/T9444-88Akhirnya, pemeriksaan akhir dilakukan sesuai dengan gambar dan persyaratan teknis.

Parameter Produk

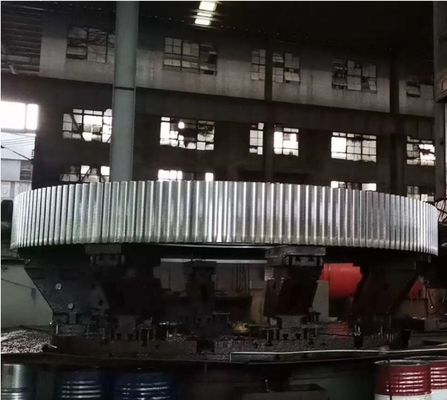

Tampilan Produk
