Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Girth Gear, Cincin Besar | Bahan: | Baja cor paduan GS42CrMo4 |
---|---|---|---|
Batas kekuatan: | Rb690MPa | Batas hasil (MPa): | Rp490 |
Kekerasan (HB): | 210~250 | Fitur: | Daya dukung tinggi dan kelancaran operasi |
Industri yang Cocok: | Semen, tenaga listrik, metalurgi, kimia | Klasifikasi: | Gigi Lingkar Pabrik |
SPEC: | Kustomisasi | Jaminan: | 12 bulan |
Cahaya Tinggi: | Besi Cor Ketebalan Pabrik,Perlengkapan Ketebalan Pabrik Rotary,Perlengkapan Ketebalan Pabrik Kustom |

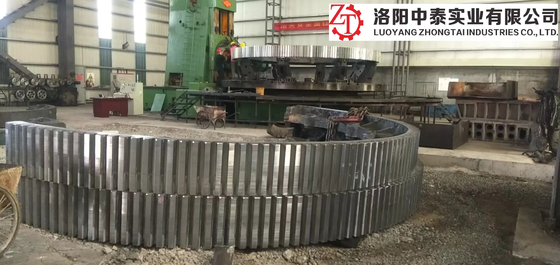

Mill Girth Gear Cast Iron Custom Diameter Besar Ring Gear Rotary Large Girth Gear
1. Persyaratan teknis cincin roda gigi besaruntuk roda gigi gilingan
(1) Pretreatment permukaan sebelum pendinginan dinormalisasi, dan kekerasannya harus HB210 ~ 250;Sifat mekanik adalah batas kekuatan Rb690MPa, batas luluh Rs490MPa, elongasi d511%, reduksi area w25%, nilai ketangguhan impak Ak30J.Pengerasan induksi gigi, kekerasan HRC50~55;Kedalaman pengerasan efektif 3 ~ 5mm.
(2) Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB7233-87;Gigi gigi dan pemeriksaan partikel magnetik fillet transisi, kualitas harus memenuhi persyaratan standar GB/T9444-88.
(3) Sudut bulat yang tidak dicetak R5~R10.
(4) Chamfering pada kedua ujung dan tepi sepanjang lebar gigi.Cincin roda gigi besar dengan dua cincin roda gigi setengah yang dihubungkan dengan baut berkekuatan tinggi menjadi satu cincin roda gigi utuh, permukaan sambungan harus berada di tengah bagian bawah gigi.
2. Parameter produk cincin besaruntuk roda gigi gilingan
Cincin persneling besar |
⑴GS42CrMo4 paduan baja tuang (standar perusahaan) HB 220 ~ 240 Setengah struktur, pelat tipe Y. (3) gigi miring. (4) Struktur penyegelan dan penyelarasan yang wajar. |
⑴ Pemurnian luar tungku baja cair (peniupan argon dan perlakuan vakum RH). (2) Teknologi gantung pasir cetakan dingin khusus diadopsi untuk memastikan kepadatan pengecoran dan gigi. (3) Perawatan normalisasi (teknologi eksklusif) untuk memastikan kekerasan permukaan gigi. (4) Setelah hobbing kasar, lepaskan penuaan, perbaiki permukaan sambungan, lalu gulung halus ⑸ hobbing presisi kompor buatan sendiri. |
⑴ Sifat mekanik dan komposisi kimiawi pengecoran kosong (standar kontrol internal). (2) Deteksi retak ultrasonik setelah pemesinan kasar. ⑶ setengah selesai, menyelesaikan pemeriksaan ultrasonik dan pemeriksaan partikel magnetik. (4) Inspeksi partikel magnetik permukaan gigi, inspeksi kekerasan. ⑸ Periksa toleransi profil gigi. ⑹ Tes perakitan umum tanpa beban sebelum pengiriman, periksa akurasi penyambungan roda gigi besar dan kecil. |

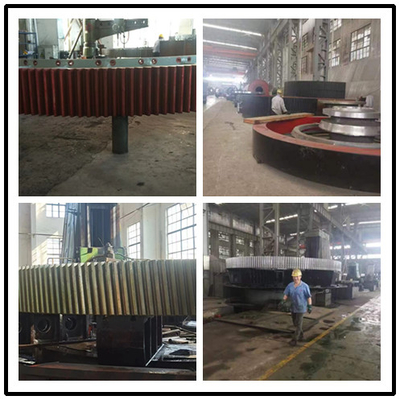

3. Proses pembuatan big tooth ringuntuk roda gigi gilingan

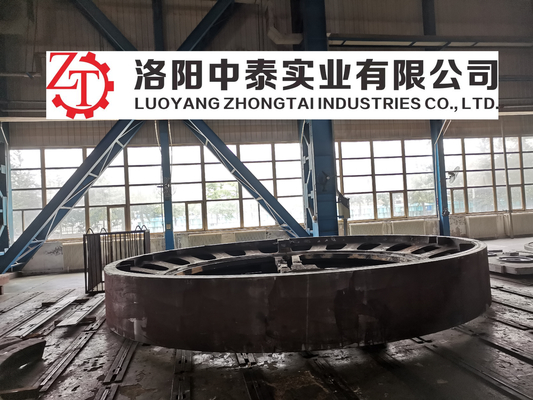

(1) Kosong
Kosong pengecoran baja disediakan oleh Pabrik pengecoran dan penempaan berat dari CITIC Heavy Industry Machinery Co., LTD.Ini diimplementasikan sesuai dengan standar gb11352-89.Pencetakan, peleburan, penuangan, pemukulan kotak, pembersihan dan pembalut coran sesuai dengan persyaratan proses pengecoran;Selama inspeksi dan penerimaan, blanko baja tuang harus diperiksa sesuai dengan gambar dan persyaratan teknis, dan prosesnya harus dihentikan setelah melewati penerimaan sesuai dengan standar JB/T6402-92.
(2) Pemesinan kasar
Gambar garis sesuai dengan persyaratan gambar dan sisihkan tunjangan pemrosesan, penjajaran, koneksi, pemrosesan lingkaran dalam dan luar, permukaan sambungan penggilingan, pengeboran, dan proses lainnya.
(3) Cedera agen
Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder standar GB7233-87.
(4) Normalisasi pretreatment
Setengah cincin dinormalisasi dan ditempa berpasangan untuk memberikan struktur mikro yang baik untuk pendinginan permukaan selanjutnya.Dan sesuai dengan persyaratan gambar untuk memeriksa deformasi ring setengah gigi setelah perlakuan panas.
4. Kasus pengenalan ring gear besar
Proyek besi SINO Citic Pacific di Australia, pabrik bola 7,9 x 13,6 m terbesar di dunia, cincin roda gigi besar pertama baru-baru ini di pabrik pengecoran citic juki sukses di lini produksi Pasir.Dengan diameter 12 meter dan tinggi bangunan empat lantai saat pecah, ukuran blanko ini merupakan yang terbesar yang pernah diproduksi oleh Perusahaan Mesin Berat Citic.Pada saat yang sama, pengecoran juga disegarkan dengan penemuan perusahaan dan bahkan rekor industri mesin berat.Pertama, 375 ton baja cair digunakan, dan kedua, 6 tungku dan 5 pengecoran kelongsong digunakan untuk mencapai hal ini, memecahkan rekor perusahaan 346 ton baja cair yang dibuat pada tahun 2007 oleh roda "Kiln King" Saudi.Ketiga, skala kualitas yang diminta untuk produk sejenis perusahaan selalu tinggi.Tambang Besi SINO adalah proyek tambang terbesar di dunia yang diinvestasikan oleh CITIC Pacific di Australia bersama dengan grup baja seperti Wuhan Iron and Steel Co., LTD.Mesin berat Citic untuk pengembangan paling maju di dunia, spesifikasi kelompok 5 terbesar 1 (2) x 11 meter dari pabrik dan 7,9 x 13,6 meter dari ball mill, dan akan menjadi "proyek nol".
