Big Kiln Girth Gear Ring Mill Girth Gear Dan Mill Pinion Gear Pengoperasian Halus

Big Kiln Girth Gear Ring Mill Girth Gear Dan Mill Pinion Gear

1. Persyaratan teknis cincin roda gigi besaruntuk roda gigi gilingan

(1) Pretreatment permukaan sebelum pendinginan dinormalisasi, dan kekerasannya harus HB210 ~ 250;Sifat mekanik adalah batas kekuatan Rb690MPa, batas luluh Rs490MPa, elongasi d511%, reduksi area w25%, nilai ketangguhan impak Ak30J.Pengerasan induksi gigi, kekerasan HRC50~55;Kedalaman pengerasan efektif 3 ~ 5mm.

(2) Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB7233-87;Gigi gigi dan pemeriksaan partikel magnetik fillet transisi, kualitas harus memenuhi persyaratan standar GB/T9444-88.

(3) Sudut bulat yang tidak dicetak R5~R10.

(4) Chamfering pada kedua ujung dan tepi sepanjang lebar gigi.Cincin roda gigi besar dengan dua cincin roda gigi setengah yang dihubungkan dengan baut berkekuatan tinggi menjadi satu cincin roda gigi utuh, permukaan sambungan harus berada di tengah bagian bawah gigi.

2. Parameter produk cincin besaruntuk roda gigi gilingan

3. Proses pembuatan big tooth ringuntuk roda gigi gilingan

(1) Kosong

Kosong pengecoran baja disediakan oleh Pabrik pengecoran dan penempaan berat dari CITIC Heavy Industry Machinery Co., LTD.Ini diimplementasikan sesuai dengan standar gb11352-89.Pencetakan, peleburan, penuangan, pemukulan kotak, pembersihan dan pembalut coran sesuai dengan persyaratan proses pengecoran;Selama inspeksi dan penerimaan, blanko baja tuang harus diperiksa sesuai dengan gambar dan persyaratan teknis, dan prosesnya harus dihentikan setelah melewati penerimaan sesuai dengan standar JB/T6402-92.

(2) Pemesinan kasar

Gambar garis sesuai dengan persyaratan gambar dan sisihkan tunjangan pemrosesan, penjajaran, koneksi, pemrosesan lingkaran dalam dan luar, permukaan sambungan penggilingan, pengeboran, dan proses lainnya.

(3) Cedera agen

Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder standar GB7233-87.

(4) Normalisasi pretreatment

Setengah cincin dinormalisasi dan ditempa berpasangan untuk memberikan struktur mikro yang baik untuk pendinginan permukaan selanjutnya.Dan sesuai dengan persyaratan gambar untuk memeriksa deformasi ring setengah gigi setelah perlakuan panas.

4. Kasus pengenalan ring gear besar

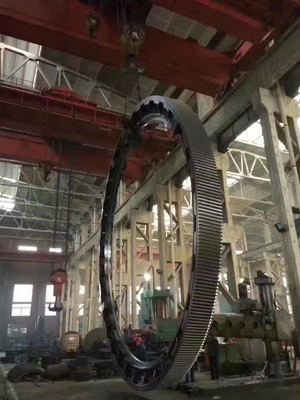

(1) Ring gear terbesar di Tiongkok -- ring gear terbesar di dunia dibuat dari jalur perakitan di Luoyang Zhongxin Heavy Machinery Group Co., LTD., Provinsi Henan.Cincin tersebut memiliki diameter 9.936 meter, diameter dalam 7.950 meter, dan berat total 80 ton.Ujung luar ring dilapisi dengan 274 gigi setinggi 0,9 meter.

(2) Citic Heavy Machinery Co., Ltd. telah menandatangani kontrak produksi dengan Wuhan Iron and Steel Group untuk memproduksi kiln sintering pelet teroksidasi terbesar di dunia.Sebagai bagian penting dari sintering kiln, pemrosesan ring gear besar menarik perhatian.Sebelumnya, ring pemrosesan alat berat Citic berdiameter maksimal 8,8 meter.Keberhasilan produksi cincin roda gigi besar dari Wuhan Iron and Steel Co., Ltd. telah mencapai terobosan signifikan lainnya dalam sejarah pemrosesan cincin roda gigi Cina dan dunia.Cincin tersebut memiliki diameter 9.936 meter, diameter dalam 7.950 meter, dan berat total 80 ton.Ujung luar ring dilapisi dengan 274 gigi setinggi 0,9 meter.Keberhasilan produksi cincin gigi besar telah mencapai terobosan signifikan lainnya dalam sejarah pemrosesan cincin gigi Cina dan dunia.
