Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Girth Gear, Cincin Besar | Kekerasan: | HRC50~55 |
|---|---|---|---|
| Pengurangan luas: | w25% | Kedalaman pengerasan yang efektif: | 3 ~ 5mm |
| Pemanjangan: | d511% | Fitur: | Daya dukung tinggi dan kelancaran operasi |
| Klasifikasi: | Gigi Lingkar Pabrik | Jaminan: | 12 bulan |
| Cahaya Tinggi: | Pengecoran Gear Ketebalan Pabrik,Penempaan Gear Ketebalan Pabrik,Gear Ketebalan Mill Diameter Besar |
||

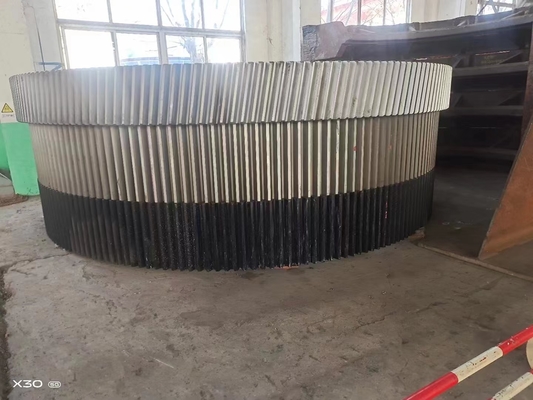

OEM Casting Dan Forging Mill Girth Gear Steel Spur Ring Gear Diameter Besar
1.Proses pembuatan cincin gigi besaruntuk roda gigi gilingan
(1) Kosong
Kosong pengecoran baja disediakan oleh Pabrik pengecoran dan penempaan berat dari CITIC Heavy Industry Machinery Co., LTD.Ini diimplementasikan sesuai dengan standar gb11352-89.Pencetakan, peleburan, penuangan, pemukulan kotak, pembersihan dan pembalut coran sesuai dengan persyaratan proses pengecoran;Selama inspeksi dan penerimaan, blanko baja tuang harus diperiksa sesuai dengan gambar dan persyaratan teknis, dan prosesnya harus dihentikan setelah melewati penerimaan sesuai dengan standar JB/T6402-92.
(2) Pemesinan kasar
Gambar garis sesuai dengan persyaratan gambar dan sisihkan tunjangan pemrosesan, penjajaran, koneksi, pemrosesan lingkaran dalam dan luar, permukaan sambungan penggilingan, pengeboran, dan proses lainnya.
(3) Cedera agen
Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder standar GB7233-87.
(4) Normalisasi pretreatment
Setengah cincin dinormalisasi dan ditempa berpasangan untuk memberikan struktur mikro yang baik untuk pendinginan permukaan selanjutnya.Dan sesuai dengan persyaratan gambar untuk memeriksa deformasi ring setengah gigi setelah perlakuan panas.
(5) Pemesinan
Dua setengah cincin pertama dengan sambungan baut berkekuatan tinggi menjadi satu cincin utuh, sesuai dengan persyaratan gambar yang memproses seluruh lingkaran cincin dan ujung atas dan bawah, dan kemudian sesuai dengan gambar dan persyaratan pemesinan untuk gigi frais.
(6) Hilangkan tekanan pemesinan
Cincin integral dianil untuk menghilangkan stres.
(7) Pendinginan permukaan cincin roda gigi integral
Pendinginan induksi frekuensi menengah permukaan gigi di sepanjang alur gigi, kekerasan HRC50~55, kedalaman lapisan pengerasan efektif 3~5mm.
(8) Pemeriksaan akhir
Pertama, uji apakah kekerasan setiap alur cincin roda gigi setelah pendinginan dan tempering frekuensi menengah memenuhi persyaratan gambar;Kedua, deteksi apakah ukuran diameter luar maksimum D6944 terlalu besar, seperti deformasi 3mm, perlu koreksi mekanis hingga memenuhi syarat;Ketiga, untuk pemeriksaan partikel magnetik gigi gir dan fillet transisi, kualitasnya harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB/T9444-88;Terakhir, sesuai dengan gambar dan persyaratan teknis untuk pemeriksaan akhir.
2. Parameter produk cincin besaruntuk roda gigi gilingan
| Cincin persneling besar |
⑴GS42CrMo4 paduan baja tuang (standar perusahaan) HB 220 ~ 240 Setengah struktur, pelat tipe Y. (3) gigi miring. (4) Struktur penyegelan dan penyelarasan yang wajar. |
⑴ Pemurnian luar tungku baja cair (peniupan argon dan perlakuan vakum RH). (2) Teknologi gantung pasir cetakan dingin khusus diadopsi untuk memastikan kepadatan pengecoran dan gigi. (3) Perawatan normalisasi (teknologi eksklusif) untuk memastikan kekerasan permukaan gigi. (4) Setelah hobbing kasar, lepaskan penuaan, perbaiki permukaan sambungan, lalu gulung halus ⑸ hobbing presisi kompor buatan sendiri. |
⑴ Sifat mekanik dan komposisi kimiawi pengecoran kosong (standar kontrol internal). (2) Deteksi retak ultrasonik setelah pemesinan kasar. ⑶ setengah selesai, menyelesaikan pemeriksaan ultrasonik dan pemeriksaan partikel magnetik. (4) Inspeksi partikel magnetik permukaan gigi, inspeksi kekerasan. ⑸ Periksa toleransi profil gigi. ⑹ Tes perakitan umum tanpa beban sebelum pengiriman, periksa akurasi penyambungan roda gigi besar dan kecil. |
3. Pengenalan kasus ring gear besar
(1) Ring gear terbesar di Tiongkok -- ring gear terbesar di dunia dibuat dari jalur perakitan di Luoyang Zhongxin Heavy Machinery Group Co., LTD., Provinsi Henan.Cincin tersebut memiliki diameter 9.936 meter, diameter dalam 7.950 meter, dan berat total 80 ton.Ujung luar ring dilapisi dengan 274 gigi setinggi 0,9 meter.
(2) Citic Heavy Machinery Co., Ltd. telah menandatangani kontrak produksi dengan Wuhan Iron and Steel Group untuk memproduksi kiln sintering pelet teroksidasi terbesar di dunia.Sebagai bagian penting dari sintering kiln, pemrosesan ring gear besar menarik perhatian.Sebelumnya, ring pemrosesan alat berat Citic berdiameter maksimal 8,8 meter.Keberhasilan produksi cincin roda gigi besar dari Wuhan Iron and Steel Co., Ltd. telah mencapai terobosan signifikan lainnya dalam sejarah pemrosesan cincin roda gigi Cina dan dunia.Cincin tersebut memiliki diameter 9.936 meter, diameter dalam 7.950 meter, dan berat total 80 ton.Ujung luar ring dilapisi dengan 274 gigi setinggi 0,9 meter.Keberhasilan produksi cincin gigi besar telah mencapai terobosan signifikan lainnya dalam sejarah pemrosesan cincin gigi Cina dan dunia.
