Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Nama: | ZG270—500 penutup ujung baja tuang |
---|---|---|---|
Industri yang Berlaku: | Pabrik Manufaktur, Energi & Pertambangan | bahan: | Baja cor berkualitas tinggi |
Teknologi Pemrosesan: | Pemurnian luar tungku baja cair | Jenis: | Coran dan tempa |
Keuntungan: | Tahan Pakai | Produk: | penutup ujung suku cadang ball mill |
Cahaya Tinggi: | Ball Mill End Cover Castings,Ball Mill End Cover Forgings,Forging Cast Steel End Cover |

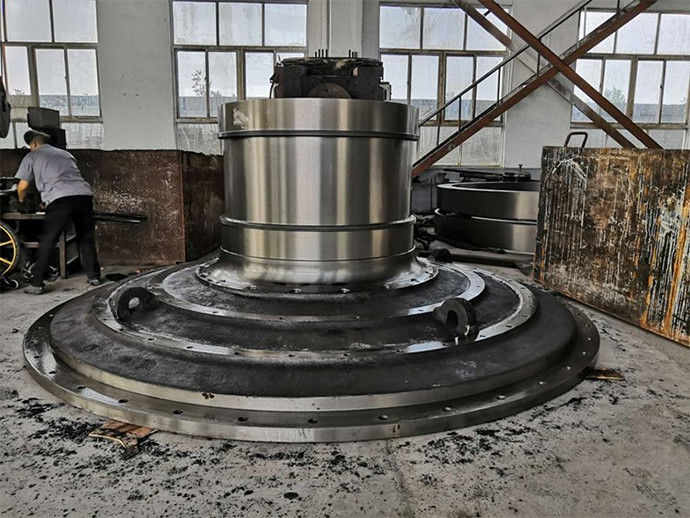

Ball Mill End Cover Casting Dan Forging ZG270—500 Cast Steel End Cover
1. Pengenalan dariball mill end cover coran dan tempa
Penutup ujung ball mill adalah salah satu bagian utama dari ball mill yang diproduksi oleh pabrik kami.Bahan penutup ujung adalah ZG270-500.
Kekuatan bagian berbahaya penutup ujung ball mill adalah masalah pertama yang harus dipertimbangkan dalam desain penutup ujung, karena laras ball mill yang agak berat ditopang pada bantalan utama oleh penutup ujung.
Penutup ujung ball mill umumnya sedikit berbentuk kerucut, yang dirancang untuk memperhitungkan konfigurasi bantalan utama, ketahanan lentur jurnal dan masalah menghindari roda gigi besar menyentuh dasar bantalan utama.Penutup ujung ball mill ukuran besar dan sedang sebagian besar terbuat dari baja tuang, sedangkan ball mill kecil terbuat dari besi ulet.Untuk memastikan konsentrisitas sumbu penutup ujung dan silinder, penutup ujung dan jurnal biasanya dicor menjadi satu.Tetapi dalam hal kapasitas peralatan peleburan dan pengecoran tidak cukup, mereka juga dapat dituang secara terpisah, setelah diproses, mereka diikat menjadi satu, dan akhirnya diproses secara mekanis.
2. Mengolah langkah-langkah teknologiball mill end cover coran dan tempa
Penutup ujung dan poros berongga |
⑴ Baja tuang berkualitas tinggi ⑵ Sudut bulat R besar ⑶ Baut berkekuatan tinggi dihubungkan dengan bodi silinder |
⑴ Pemurnian luar tungku baja cair (peniupan argon dan perlakuan vakum RH) (2) Cetakan mengadopsi pasir khusus, secara ketat mengontrol suhu penuangan dan kecepatan penuangan (3) Pemrosesan jurnal untuk memastikan koaksialitas dan kekasaran ujung muka berhenti |
⑴ Sifat mekanis dan komposisi kimiawi pengecoran kosong (standar kontrol internal) ⑵ Inspeksi ultrasonik setelah pemesinan kasar ⑶ Pemeriksaan ultrasonik dan pemeriksaan partikel magnetik setelah selesai |
3. Ball mill inlet dan outlet penutup coran dan tempa
Struktur penutup ujung ball mill umumnya dibagi menjadi dua kategori: tipe integral dan tipe split.Integral umumnya mengacu pada pengecoran integral yang terintegrasi;Dan pertimbangan utama pemisahan faktor pengangkatan, transportasi dan lainnya akan dibagi menjadi dua lobus, empat lobus atau bahkan lebih lobus.
Penutup ujung integral
Seluruh penutup ujung pertama sesuai dengan keseragaman garis kosong, jika tidak ada masalah dengan ujung besar mobil yang kasar, ujung kecil permukaan dan kerucut bagian dalam, sesuai dengan persyaratan teknis dari leher poros dan area bahu yang harus dilakukan deteksi cacat ultrasonik, cacat finishing, leher gandar setengah halus untuk meninggalkan jumlah penggilingan, sisa mobil halus permukaan.Lakukan inspeksi partikel magnetik pada area jurnal dan bahu, giling persyaratan datogram jurnal dengan sabuk pasir, dan bor lubang lainnya untuk persyaratan datogram.Poin teknis utama penutup akhir integral dalam proses pemrosesan adalah jurnal penutup akhir.Pabrik bola umumnya menggunakan bantalan statis, dan jurnal adalah permukaan kontak utama.Persyaratan toleransi ukuran, kekasaran dan bentuk serta posisi sangat ketat.Dalam 05mm, kekasaran permukaan harus ≤0.8um.Untuk persyaratan ini, langkah-langkah yang kami ambil adalah memastikan toleransi ukuran dan bentuk serta posisi melalui prosedur kerja, membiarkan jumlah gerinda di area jurnal selama finishing, dan terakhir memastikan kekasaran area jurnal dengan menggiling dan pemolesan dengan sabuk pasir.Karena penggilingan sabuk selalu dalam keadaan fleksibel dalam proses penggilingan, kekasaran permukaan dapat dikurangi untuk memenuhi persyaratan gambar dan toleransi bentuk dan posisi tidak dapat diubah.Misalnya, ada cacat kecil sporadis di jurnal setelah selesai.Cacat harus digiling terbuka dan kemudian dilas dengan las busur argon.Akhirnya, batu minyak digiling dengan baik.Jika ada titik tinggi, ball mill akan aus pada bearing tile yang menopangnya dalam proses operasi lapangan.
