Casting Steel End Cap Castings Dan Forgings Ball Mill End Cover Disesuaikan

Pengecoran Tutup Baja Pengecoran Disesuaikan Dan Penutup Akhir Pabrik Bola Tempa

1. Pengenalan dariball mill end cover coran dan tempa

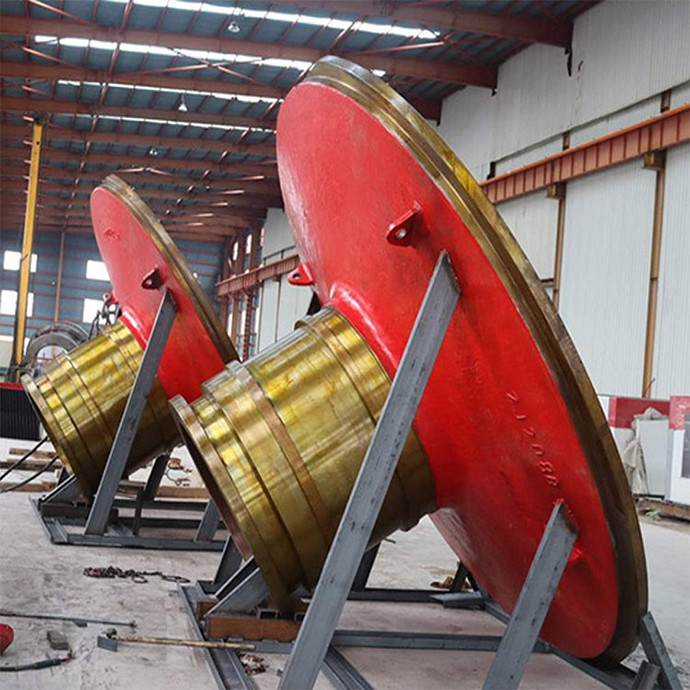

Penutup ujung ball mill adalah salah satu bagian utama dari ball mill yang diproduksi oleh pabrik kami.Bahan penutup ujung adalah ZG270-500.

Kekuatan bagian berbahaya penutup ujung ball mill adalah masalah pertama yang harus dipertimbangkan dalam desain penutup ujung, karena laras ball mill yang agak berat ditopang pada bantalan utama oleh penutup ujung.

Penutup ujung ball mill umumnya sedikit berbentuk kerucut, yang dirancang untuk memperhitungkan konfigurasi bantalan utama, ketahanan lentur jurnal dan masalah menghindari roda gigi besar menyentuh dasar bantalan utama.Penutup ujung ball mill ukuran besar dan sedang sebagian besar terbuat dari baja tuang, sedangkan ball mill kecil terbuat dari besi ulet.Untuk memastikan konsentrisitas sumbu penutup ujung dan silinder, penutup ujung dan jurnal biasanya dicor menjadi satu.Tetapi dalam hal kapasitas peralatan peleburan dan pengecoran tidak cukup, mereka juga dapat dituang secara terpisah, setelah diproses, mereka diikat menjadi satu, dan akhirnya diproses secara mekanis.

Saat menentukan bagian jurnal penutup ujung, harus diperhatikan terlebih dahulu bahwa ball mill digerakkan oleh roda gigi (gigi lurus, gigi heliks atau gigi mitra).Karena kesalahan horizontal sumbu selama pemasangan, ball mill dapat menghasilkan beberapa gaya aksial selama operasi.Oleh karena itu, untuk mencegah silinder bergerak ke arah aksial di bawah aksi gaya aksial dan mempengaruhi operasi normal roda gigi, jurnal harus diperbaiki.Namun dalam hal ini, kemungkinan pemuaian harus dimungkinkan, karena laras memanjang akibat panas, dan karena beban menjadi sulit.Jadi, tentu saja, dua jurnal silinder tidak dapat diperbaiki pada saat yang sama, tetapi hanya satu yang dapat diperbaiki dan yang lainnya disebut ujung bebas yang dapat digerakkan.

Untuk mencapai tujuan ini, jurnal biasanya dirancang dengan bahu yang persis sama dengan panjang bantalan semak;Jurnal lainnya tidak dipikul dan dibuat 5-25 mm lebih panjang dari panjang semak bantalan.Untuk pabrik silinder pendek, jurnal apa pun dapat dipilih sebagai ujung tetap karena silindernya tidak panjang.Namun, untuk ball mill silinder panjang, jurnal yang dekat dengan ring roda gigi harus dipilih sebagai ujung tetap.Dengan cara ini, deformasi silinder tidak akan menyebabkan roda gigi menghasilkan dislokasi aksial.

Perlu diketahui bahwa kedua penutup ujung ball mill berbeda, satu untuk penutup ujung tambang, satu lagi untuk melepaskan penutup ujung tambang.

2. Mengolah langkah-langkah teknologiball mill end cover coran dan tempa
