Peralatan Pertambangan Ball Mill Girth Gear Ball Mill Spare Part Pinion Gear

Peralatan Pertambangan Ball Mill Spare Part Ball Mill Girth Gear Pinion Gear

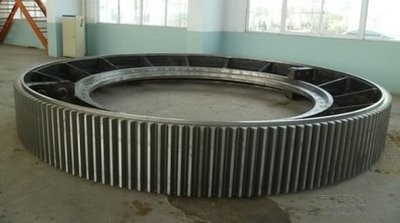

1. Girth Gears: Rotary kiln Girth Gear, ball mill Girth Gear

Girth Gears menawarkan aplikasi ekstensif di berbagai sektor industri termasuk di pabrik besi spons, industri baja & semen, industri pertambangan, kincir angin serta di sektor industri lainnya.Ini tersedia dalam kisaran modul 10 Modul hingga 70 Modul dan dalam diameter minimum 100 mm hingga 15.000 mm.Selanjutnya, ini terdiri dari berat maksimal 70 MT potongan tunggal.Di sini rangkaian kotak / roda gigi yang dikeraskan & diarde terdiri dari kotak roda gigi Worm, roda gigi / kotak roda gigi Heliks / Ganda, kotak roda gigi Heliks-Bevel, Kotak Roda Gigi Planetary dan lain-lain.

2.Parameter produk cincin besar untuk roda gigi pabrik

3. Proses pembuatan ring gear besar
Kasar:
Pengecoran baja kosong disediakan oleh CITIC Heavy Machinery Co., Ltd. Pabrik Heavy Forging, dijalankan dengan standar GB11352-89 yang menetapkan persyaratan untuk pemodelan sesuai dengan proses pengecoran, peleburan, pengecoran, kotak tekan, pembersihan, pengecoran ganti;.Selama inspeksi dan penerimaan oleh gambar dan Persyaratan teknis untuk blanko baja
Cek, menurut standar JB/T6402-92 yang diterbitkan setelah penerimaan
Prosedur turun.
Seadanya:
Dilintasi dengan menggambar dan tetap keluar penyisihan, penyelarasan, koneksi, pemrosesan baik di dalam maupun di luar lingkaran, menggabungkan penggilingan wajah, pengeboran, dan proses lainnya.
Cedera eksplorasi:
Deteksi cacat ultrasonik secara keseluruhan, kualitas internal harus memenuhi dua persyaratan standar GB7233-87.
Pretreatment normalisasi:
Semi-ring pair normalizing dan tempering treatment, memberikan organisasi yang baik untuk pengerasan permukaan selanjutnya;tekan gambar deformasi pemeriksaan gigi setengah cincin setelah perlakuan panas.
Pemesinan:
Pertama dua setengah cincin dibuat dengan baut berkekuatan tinggi yang menghubungkan cincin secara keseluruhan, proses keseluruhan dengan menggambar lingkaran gigi Quannei Wai dan ujung atas dan bawah, dan kemudian menggambar dan persyaratan proses penggilingan mesin.
Penghapusan stres pemrosesan:
Cincin keseluruhan dianil untuk menghilangkan stres.
Keseluruhan pengerasan permukaan cincin:
JIKA sepanjang pengerasan induksi permukaan gigi alveolar, kekerasan HRC50 ~ 55, kedalaman lapisan pengerasan efektif 3 ~ 5mm.
Inspeksi terakhir:
Pertama, quenching frekuensi deteksi, kekerasan setelah temper ring gear cogging memenuhi persyaratan gambar;Kedua, untuk mendeteksi apakah diameter luar maksimum ukuran D6944 lebih besar sebagai deformasi 3mm, koreksi mekanis diperlukan sampai memenuhi syarat;Ketiga, pemeriksaan partikel magnetik gigi dan fillet, kualitas harus memenuhi dua persyaratan persyaratan standar GB/T9444-88;Terakhir, sesuai dengan gambar dan persyaratan teknis untuk pemeriksaan akhir.
