HB210 250 Mill Girth Gear Kekuatan Tinggi Kekerasan Baja Paduan Tahan Tinggi

HB210 250 Mill Girth Gear Kekuatan Tinggi Kekerasan Tinggi Baja Paduan Tahan Tinggi

1.Pengenalan dasar untuk Gears Ketebalan
Girth Gears yang ditawarkan menemukan aplikasi yang luas di berbagai sektor industri termasuk di pabrik besi spons, industri baja & semen, industri pertambangan, pabrik angin serta di sektor industri lainnya.Ini tersedia dalam rentang modul 10 Modul hingga 70 Modul dan dalam diameter minimum 100 mm hingga 15000 mm.Selanjutnya, ini terdiri dari berat maksimum 70 MT potongan tunggal.Di sini kisaran hardened & ground gear box/gear terdiri dari Worm gear box, Helical / Double helical gear/gearbox, Helical-Bevel gearbox, Planetary Gearbox dan lain-lain.Dengan lebih dari 1000 girth gear yang dijual di seluruh dunia CITICIC Gear adalah pemasok terkemuka dalam industri semen dan mineral.

2. Mesin Pemotong Gigi ZTIC termasuk:
Mesin Hobbing CNC 16m
Mesin Pemotong Gigi 12m (Swiss)
10m Mesin Hobbing (Jerman)
Mesin Hobbing Kecepatan Tinggi 4m CNC (Jerman)
1.6m Horizontal CHC Hobbing Machine (Jerman)
5m CNC Profile Gear Grinding Machine (Jerman)
2.8m CNC Profile Gear Grinding Machine (Jerman)
1,25m CNC Profile Gear Grinding Machine (Jerman)
1m CNC Profile Gear Grinding Machine (Jerman)
0.8m CNC Profile Gear Grinding Machine (Jerman)

3.Komponen dasar dari Gears Ketebalan
(1) Besi cor ulet (Nodular)
Roda gigi fabrikasi menjadi lebih umum di masa lalu dan dibuat dengan bahan pelek roda gigi baja tempa dan struktur bodi yang dilas dengan elektro.Cincin dibuat dari seluruh blok baja paduan resistansi tinggi.Setelah pemesinan ring yang kasar, kami melakukan perlakuan panas pengerasan dan temper untuk meningkatkan karakteristik mekanis dan oleh karena itu kinerja yang relevan.
(2) Keuntungan dari roda gigi lingkar fabrikasi
Struktur material yang ditempa tidak termasuk risiko inklusi dan menghindari cacat struktural seperti porositas, penyusutan mikro, lubang kecil, retak termal, inklusi pasir dan terak.Akibatnya, tidak perlu pengelasan restoratif pada struktur utama, penggilingan area gigi, dll. Prosedur pembuatan tidak memerlukan pola dan riser.Bahan pelek memiliki kekerasan dan kekuatan yang lebih tinggi daripada bahan yang digunakan untuk struktur di bawahnya (yaitu jaring, gerigi).Fitur-fitur ini akan mengurangi waktu dan biaya pengiriman.Proses manufaktur memastikan pengiriman cepat.

(3) Gigi luar
Diameter maksimum: 16000 mm
Lebar wajah bergigi: 1700 mm
Modul maksimum: 45 dengan kompor
Modul maksimum: 65 pemotong finishing gigi
(4) Gigi bagian dalam
Diameter Maksimum: 6500 mm
Modul maksimum: 25.4
Lebar wajah bergigi: 400 mm
(5) Pinion
ZTIC Gear berinvestasi dalam sumber daya yang signifikan dan mencapai banyak inovasi dengan pinion.Kombinasi material, kekerasan, dan penyelesaian akhir yang tepat antara pinion dan roda gigi sangat penting untuk masa pakai yang lama dari peralatan yang terpasang.Kami merancang dan memproduksi pinion agar sesuai dengan setiap kebutuhan pelanggan, tidak peduli seberapa unik situasinya.

4. Dokumen jaminan kualitas
Laporan berikut harus diserahkan ke Quality Assurance:
sebuah.laporan kimia
b.Laporan fisik
c.Dokumen perlakuan panas
Spesifikasi CITIC HMC Q/HM 973.2-2007 untuk Pengecoran Baja untuk Pabrik Penggilingan
d.Laporan inspeksi ultrasonik (sebelum dan sesudah perbaikan)
e.Laporan inspeksi partikel magnetik (sebelum dan sesudah perbaikan)
f.Laporan dimensi
g.Peta perbaikan las
h.Prosedur pengelasan dan catatan kualifikasi Prosedur
saya.Kualifikasi tukang las
j.Kualifikasi inspektur pengujian tak rusak

5. Parameter teknis Mill Girth Gear

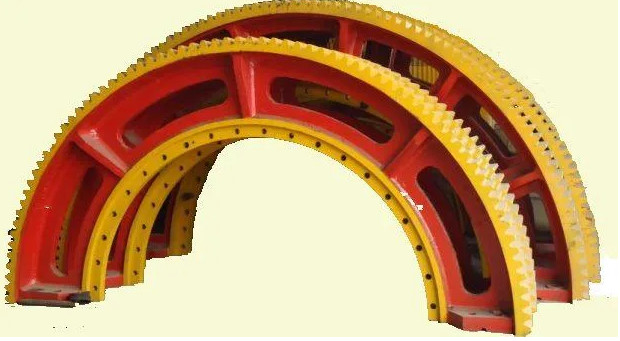

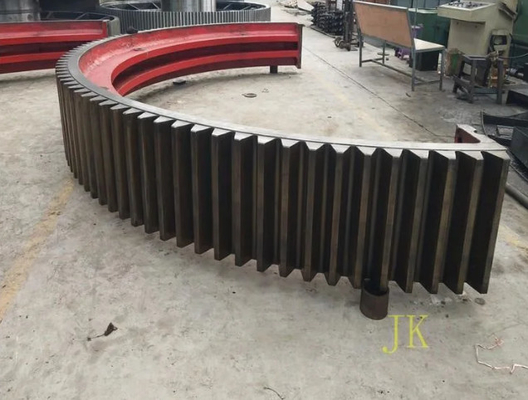

6. Penjelasan foto Mill Girth Gear
