HRC50～55 Ball Mill Gear Diameter Minimum 100 Mm Sampai 15000 Mm

HRC50～55 Mill Girth Gear Diameter Minimum 100 Mm Sampai 15000 Mm

1. Persyaratan teknis cincin Gear CITICIC besar
(1) diperlakukan sebelum menormalkan perawatan pengerasan permukaan, kekerasannya harus HB210 ~ 250;kinerja mekanik adalah kekuatan pamungkas Rb 690MPa, tegangan luluh Rs 490MPa, perpanjangan D5 11%, pengurangan luas W 25%, ketangguhan impak Ak 30J;induksi gigi mengeras, kekerasan HRC50 ~ 55;kedalaman lapisan mengeras efektif 3 ~ 5mm.
(2) deteksi cacat ultrasonik keseluruhan, kualitas internal harus memenuhi dua persyaratan persyaratan standar GB7233-87;pemeriksaan partikel magnetik gigi dan fillet, kualitas harus memenuhi dua persyaratan standar GB/T9444-88.
(3) Perhatikan casting tidak bulat R5 ~ R10.
(4) Gigi talang pada kedua ujungnya dan 1 45b.5) sebanyak dua setengah lebar gigi ring gear tiap ring coupling sepanjang tepi ring utuh dibuat dengan baut kekuatan tinggi, digabung dengan permukaan gigi harus di bagian bawah tengah.

2.Perlengkapan Ketebalan PabrikParameter teknik

3. proses pembuatan ring gear besar

(1) kasar
Pengecoran baja kosong disediakan oleh CITIC Heavy Machinery Co., Ltd. Pabrik Penempaan Berat, dijalankan oleh standar GB11352-89 menetapkan persyaratan untuk pemodelan sesuai dengan proses pengecoran, peleburan, pengecoran, kotak hit, pembersihan, coran ganti;.Selama inspeksi dan penerimaan oleh gambar dan persyaratan teknis untuk baja kosong
Cek, menurut standar JB/T6402-92 yang dikeluarkan setelah diterima
Prosedur turun.
(2) hidup seadanya
Dilintasi dengan penarikan dan penyisihan tetap, penyelarasan, penyambungan, pemrosesan baik di dalam maupun di luar lingkaran, menggabungkan penggilingan wajah, pengeboran, dan proses lainnya.
(3) Cedera eksplorasi
Deteksi cacat ultrasonik secara keseluruhan, kualitas internal harus memenuhi dua persyaratan standar GB7233-87.
(4) pra-perawatan normalisasi
Perawatan normalisasi dan tempering pasangan cincin semi, memberikan organisasi yang baik untuk pengerasan permukaan selanjutnya;tekan gambar deformasi inspeksi gigi setengah cincin setelah perlakuan panas.
(5) Permesinan
Dua setengah cincin pertama dibuat dengan baut kekuatan tinggi yang menghubungkan cincin secara keseluruhan, proses keseluruhan dengan menggambar lingkaran gigi Quannei Wai dan ujung atas dan bawah, dan kemudian menggambar dan memproses persyaratan proses penggilingan.
(6) Penghapusan stres pemrosesan
Cincin keseluruhan dianil untuk menghilangkan stres.
(7) pengerasan permukaan cincin keseluruhan
JIKA sepanjang pengerasan induksi permukaan gigi alveolar, kekerasan HRC50 ~ 55, kedalaman lapisan mengeras efektif 3 ~ 5mm.
(8) Pemeriksaan akhir
Pertama, pendinginan frekuensi deteksi, kekerasan setelah tempering ring gear cogging memenuhi persyaratan gambar;kedua, untuk mendeteksi apakah diameter luar maksimum lebih besar ukuran D6944 sebagai deformasi 3mm, koreksi mekanis diperlukan sampai memenuhi syarat;Ketiga, pemeriksaan partikel magnetik gigi dan fillet, kualitas harus memenuhi dua persyaratan persyaratan standar GB/T9444-88;Akhirnya, sesuai dengan gambar dan persyaratan teknis untuk pemeriksaan akhir.

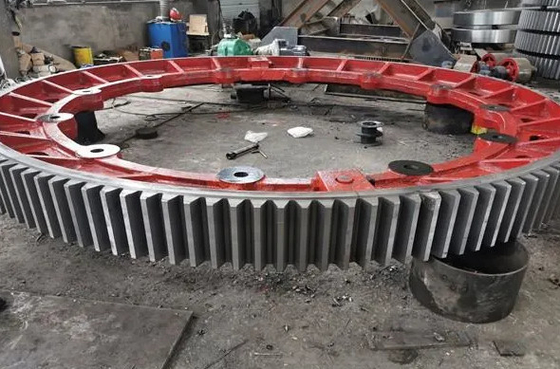

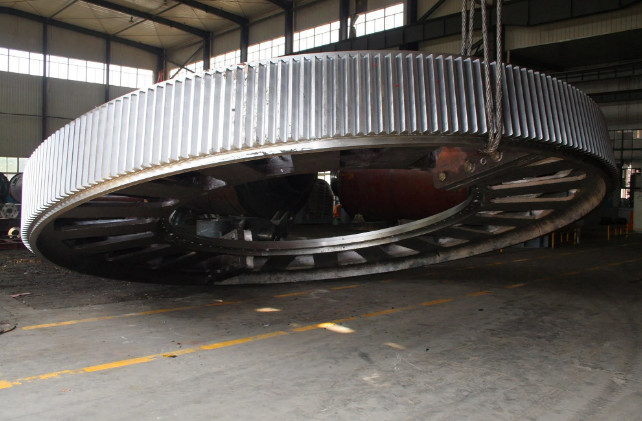

4.Perlengkapan Ketebalan Pabrikpenjelasan foto
