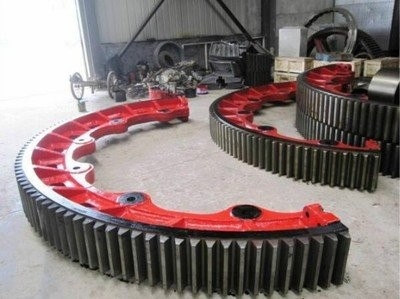

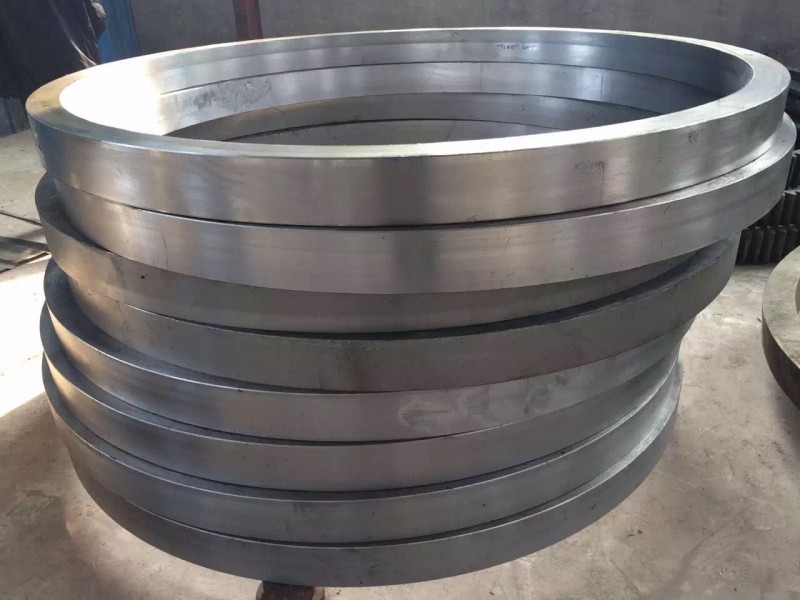

Metalurgi Big Mill Girth Gear Cincin Gigi Bagian Peralatan Pertambangan

Big Mill Girth Gear Ring Cincin Gigi Suku Cadang Peralatan Pertambangan

1. Proses pembuatan big tooth ringuntuk roda gigi gilingan

(1) Kosong

Kosong pengecoran baja disediakan oleh Pabrik pengecoran dan penempaan berat dari CITIC Heavy Industry Machinery Co., LTD.Ini diimplementasikan sesuai dengan standar gb11352-89.Pencetakan, peleburan, penuangan, pemukulan kotak, pembersihan dan pembalut coran sesuai dengan persyaratan proses pengecoran;Selama inspeksi dan penerimaan, blanko baja tuang harus diperiksa sesuai dengan gambar dan persyaratan teknis, dan prosesnya harus dihentikan setelah melewati penerimaan sesuai dengan standar JB/T6402-92.

(2) Pemesinan kasar

Gambar garis sesuai dengan persyaratan gambar dan sisihkan tunjangan pemrosesan, penjajaran, koneksi, pemrosesan lingkaran dalam dan luar, permukaan sambungan penggilingan, pengeboran, dan proses lainnya.

(3) Cedera agen

Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder standar GB7233-87.

(4) Normalisasi pretreatment

Setengah cincin dinormalisasi dan ditempa berpasangan untuk memberikan struktur mikro yang baik untuk pendinginan permukaan selanjutnya.Dan sesuai dengan persyaratan gambar untuk memeriksa deformasi ring setengah gigi setelah perlakuan panas.

(5) Pemesinan

Dua setengah cincin pertama dengan sambungan baut berkekuatan tinggi menjadi satu cincin utuh, sesuai dengan persyaratan gambar yang memproses seluruh lingkaran cincin dan ujung atas dan bawah, dan kemudian sesuai dengan gambar dan persyaratan pemesinan untuk gigi frais.

(6) Hilangkan tekanan pemesinan

Cincin integral dianil untuk menghilangkan stres.

(7) Pendinginan permukaan cincin roda gigi integral

Pendinginan induksi frekuensi menengah permukaan gigi di sepanjang alur gigi, kekerasan HRC50~55, kedalaman lapisan pengerasan efektif 3~5mm.

(8) Pemeriksaan akhir

Pertama, uji apakah kekerasan setiap alur cincin roda gigi setelah pendinginan dan tempering frekuensi menengah memenuhi persyaratan gambar;Kedua, deteksi apakah ukuran diameter luar maksimum D6944 terlalu besar, seperti deformasi 3mm, perlu koreksi mekanis hingga memenuhi syarat;Ketiga, untuk pemeriksaan partikel magnetik gigi gir dan fillet transisi, kualitasnya harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB/T9444-88;Terakhir, sesuai dengan gambar dan persyaratan teknis untuk pemeriksaan akhir.

2. Parameter produk cincin besaruntuk roda gigi gilingan

3. Persyaratan teknis cincin roda gigi besaruntuk roda gigi gilingan

(1) Pretreatment permukaan sebelum pendinginan dinormalisasi, dan kekerasannya harus HB210 ~ 250;Sifat mekanik adalah batas kekuatan Rb690MPa, batas luluh Rs490MPa, elongasi d511%, reduksi area w25%, nilai ketangguhan impak Ak30J.Pengerasan induksi gigi, kekerasan HRC50~55;Kedalaman pengerasan efektif 3 ~ 5mm.

(2) Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB7233-87;Gigi gigi dan pemeriksaan partikel magnetik fillet transisi, kualitas harus memenuhi persyaratan standar GB/T9444-88.

(3) Sudut bulat yang tidak dicetak R5~R10.

(4) Chamfering pada kedua ujung dan tepi sepanjang lebar gigi.Cincin roda gigi besar dengan dua cincin roda gigi setengah yang dihubungkan dengan baut berkekuatan tinggi menjadi satu cincin roda gigi utuh, permukaan sambungan harus berada di tengah bagian bawah gigi.

Gigi Lingkar Pabrik
