Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Girth Gear, Cincin Besar | Bahan: | Baja cor paduan GS42CrMo4 |
---|---|---|---|
Batas kekuatan: | Rb690MPa | Batas hasil (MPa): | Rp490 |
Kekerasan (HB): | 210~250 | Fitur: | Daya dukung tinggi dan kelancaran operasi |
Industri yang Cocok: | Semen, tenaga listrik, metalurgi, kimia | Klasifikasi: | Gigi Lingkar Pabrik |
SPEC: | Kustomisasi | Jaminan: | 12 bulan |
Cahaya Tinggi: | HB210 Kiln Ketebalan Gear,HB250 Kiln Ketebalan Gear,HB210 Big Tooth Ring |

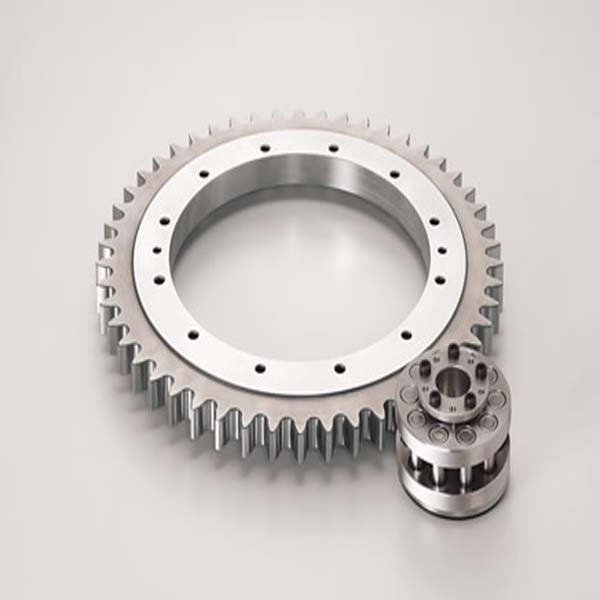

HB210~250 Kekerasan Big Mill Girth Gear Ring Dan Big Tooth Ring
1. Persyaratan teknis cincin roda gigi besaruntuk roda gigi gilingan
(1) Pretreatment permukaan sebelum pendinginan dinormalisasi, dan kekerasannya harus HB210 ~ 250;Sifat mekanik adalah batas kekuatan Rb690MPa, batas luluh Rs490MPa, elongasi d511%, reduksi area w25%, nilai ketangguhan impak Ak30J.Pengerasan induksi gigi, kekerasan HRC50~55;Kedalaman pengerasan efektif 3 ~ 5mm.
(2) Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder yang ditetapkan dalam standar GB7233-87;Gigi gigi dan pemeriksaan partikel magnetik fillet transisi, kualitas harus memenuhi persyaratan standar GB/T9444-88.
(3) Sudut bulat yang tidak dicetak R5~R10.
(4) Chamfering pada kedua ujung dan tepi sepanjang lebar gigi.Cincin roda gigi besar dengan dua cincin roda gigi setengah yang dihubungkan dengan baut berkekuatan tinggi menjadi satu cincin roda gigi utuh, permukaan sambungan harus berada di tengah bagian bawah gigi.
2. Parameter produk cincin besaruntuk roda gigi gilingan
Cincin persneling besar |
⑴GS42CrMo4 paduan baja tuang (standar perusahaan) HB 220 ~ 240 Setengah struktur, pelat tipe Y. (3) gigi miring. (4) Struktur penyegelan dan penyelarasan yang wajar. |
⑴ Pemurnian luar tungku baja cair (peniupan argon dan perlakuan vakum RH). (2) Teknologi gantung pasir cetakan dingin khusus diadopsi untuk memastikan kepadatan pengecoran dan gigi. (3) Perawatan normalisasi (teknologi eksklusif) untuk memastikan kekerasan permukaan gigi. (4) Setelah hobbing kasar, lepaskan penuaan, perbaiki permukaan sambungan, lalu gulung halus ⑸ hobbing presisi kompor buatan sendiri. |
⑴ Sifat mekanik dan komposisi kimiawi pengecoran kosong (standar kontrol internal). (2) Deteksi retak ultrasonik setelah pemesinan kasar. ⑶ setengah selesai, menyelesaikan pemeriksaan ultrasonik dan pemeriksaan partikel magnetik. (4) Inspeksi partikel magnetik permukaan gigi, inspeksi kekerasan. ⑸ Periksa toleransi profil gigi. ⑹ Tes perakitan umum tanpa beban sebelum pengiriman, periksa akurasi penyambungan roda gigi besar dan kecil. |
3. Proses pembuatan big tooth ringuntuk roda gigi gilingan
(1) Kosong
Kosong pengecoran baja disediakan oleh Pabrik pengecoran dan penempaan berat dari CITIC Heavy Industry Machinery Co., LTD.Ini diimplementasikan sesuai dengan standar gb11352-89.Pencetakan, peleburan, penuangan, pemukulan kotak, pembersihan dan pembalut coran sesuai dengan persyaratan proses pengecoran;Selama inspeksi dan penerimaan, blanko baja tuang harus diperiksa sesuai dengan gambar dan persyaratan teknis, dan prosesnya harus dihentikan setelah melewati penerimaan sesuai dengan standar JB/T6402-92.
(2) Pemesinan kasar
Gambar garis sesuai dengan persyaratan gambar dan sisihkan tunjangan pemrosesan, penjajaran, koneksi, pemrosesan lingkaran dalam dan luar, permukaan sambungan penggilingan, pengeboran, dan proses lainnya.
(3) Cedera agen
Inspeksi ultrasonik harus dilakukan secara keseluruhan, dan kualitas internal harus memenuhi persyaratan sekunder standar GB7233-87.
(4) Normalisasi pretreatment
Setengah cincin dinormalisasi dan ditempa berpasangan untuk memberikan struktur mikro yang baik untuk pendinginan permukaan selanjutnya.Dan sesuai dengan persyaratan gambar untuk memeriksa deformasi ring setengah gigi setelah perlakuan panas.
