|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | Produk Besi Cor Kromium Tinggi | Penggunaan: | Untuk mesin pertambangan, pabrik |
|---|---|---|---|
| Aplikasi: | rod mill, tambang, emas, perak, tembaga, besi, bijih | Metode proses: | Pengecoran, Penempaan |
| pendingin udara: | 200~260℃ | Kekerasan: | HRC58-62 |
| Proses perlakuan panas: | Dipanaskan hingga 950~1000℃ | Pelabuhan: | QingDao,ShangHai,TianJin |
| Jaminan: | 12 bulan | Klasifikasi: | tuang dan tempa |
| Cahaya Tinggi: | Produk Besi Cor Kromium Tinggi,Besi Cor Kromium Tinggi,Tempa Besi Cor Kromium Tinggi |
||

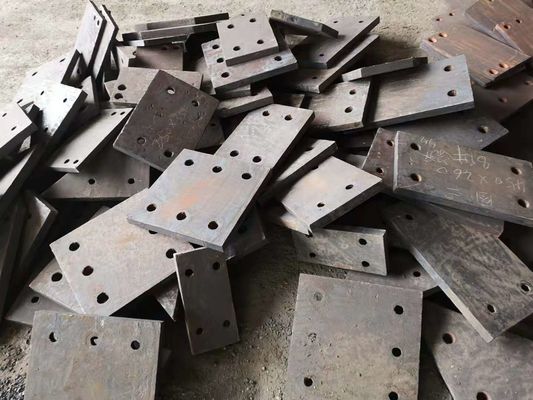

Pengecoran dan Penempaan Produk Besi Cor Kromium Tinggi Untuk Pabrik
1. Pengenalan tuang dan tempa besi cor kromium tinggi
Besi cor kromium tinggi (kromium > 12%) adalah bahan tahan aus yang sangat baik.Dalam studi besi cor krom tinggi, umumnya terkonsentrasi pada Cr15, Cr20 dan besi cor krom tinggi lainnya.Makalah ini menganalisis pengaruh besi cor kromium ultra tinggi (kandungan krom > 20%), komponen penting besi cor kromium tinggi, terhadap perubahan sifat struktur mikro yang dipelajari dengan peningkatan kandungan Cr dan penambahan berbagai elemen paduan.
2. Berbagai jenis besi cor krom tinggi setiap konten komponen berbeda:
| Komposisi kimia | Persentase % |
| C | 2.05 |
| Si | 1.40 |
| M N | 0,78 |
| Cr | 26.03 |
| Ni | 0,81 |
| mo | 0.35 |
3. Proses perlakuan panas dari tuang dan tempa besi cor kromium tinggi
(1) Proses perlakuan panas yang umum digunakan dari besi cor kromium tinggi dipanaskan hingga 950 ~ 1000 , dan kemudian dipadamkan setelah pengawetan panas dan pendinginan udara 200 ~ 260 temper suhu rendah.
(2) Perawatan pelletizing suhu tinggi 1140 ~ 1180 untuk pendinginan udara 16 jam, dapat secara signifikan meningkatkan ketangguhan benturan dan ketahanan aus.Perlakuan pelletizing suhu tinggi dapat membuat semua karbida bulat, yang dapat menghilangkan atau mengurangi efek pemisahan karbida jaringan massal dan kontinu yang besar pada matriks.Karbida spheroidized oleh pelletizing didukung oleh matriks yang lebih seragam, terutama oleh sejumlah austenit.Jika waktu penahanan dikurangi dengan benar, efeknya juga dapat dicapai pada bagian bagian tipis.Kerugian dari proses ini adalah mengkonsumsi lebih banyak energi panas.
(3) Proses matang adalah: pelunakan anil setelah pengecoran, mudah diproses, pendinginan pendingin udara dan temper stres suhu rendah setelah pemrosesan.Kekerasan umumnya harus HRC58-62, yang sebagian besar digunakan untuk suku cadang tahan aus dan aus seperti suku cadang pompa bubur terak.
(4) Kami di sini adalah basis produksi kromium tinggi, umumnya menyediakan Cr24, Cr26, Cr28, Cr15Mo3, Cr26
Lakukan bola penggilingan kromium tinggi, Cr%=10.2~10.5%, C%=2.2~2.7%, Si, S ganda nol di bawah, diperlukan kekerasan HRC> 58 Kami menggunakan cairan quenching untuk quenching.Parameter proses pendinginan adalah: 650 selama 2 jam, naik ke 960 selama 3,5 jam;Temperatur suhu 380 ~ 400 , tahan selama 4 ~ 6 jam.Spesifikasi bola gerinda 40-φ80.Prosesnya adalah 1050 , pendinginan 250 ~ 350 temper.
FQA
T: Mengapa kami percaya pada industri luoyang zhongtai co., ltd:
A: 1. Lebih dari 30 tahun pengalaman.
2. Kami adalah pemasok profesional terkemuka mesin pertambangan, mesin konstruksi, mesin casting dan bagian ditempa.
3. Semua produk mencapai sertifikat manajemen mutu ISO9901:2000 dan CE, sertifikat ROHS.
T: Waktu pengiriman:
A: Bagian lead time 1-2months, mesin 2-3months.
T: Syarat pembayaran:
A: Menerima jenis pembayaran: T/T, L/C, Western union, Tunai.Deposit 30% saat menandatangani kontrak.Pembayaran penuh dibayar sebelum pengiriman.
Kontak Person: Mr. David
Tel: 86-18637916126
