Struktur Kompak dan Operasi Stabil Bucket Elevator
Bucket elevator adalah perangkat yang digunakan untuk mengangkut material dari tingkat yang lebih rendah ke tingkat yang lebih tinggi. Setelah material dimasukkan ke dalam hopper melalui platform bergetar, peralatan secara otomatis memulai pengangkutan ke atas secara terus-menerus.
Proses kerjanya adalah sebagai berikut: ember mengambil material dari area penyimpanan bawah, diangkat ke atas oleh sabuk konveyor atau rantai traksi, dan setelah mencapai bagian atas, mereka berputar di sekitar katrol atas dan kemudian miring ke bawah, mengeluarkan material ke dalam seluncuran penerima yang ditentukan.
Berdasarkan metode transmisi, bucket elevator dibagi menjadi dua jenis:
Tipe penggerak sabuk: Komponen transmisi menggunakan sabuk karet, yang dipasang pada katrol penggerak dan katrol idler di ujung atas dan bawah. Rotasi katrol menggerakkan sabuk dan ember.
Tipe penggerak rantai: Dilengkapi dengan dua rantai transmisi paralel, dengan sproket penggerak dan idler yang sesuai dipasang di bagian atas dan bawah. Transmisi yang saling bertautan antara sproket dan rantai mencapai pengangkatan dan pengangkutan ember.
Untuk mencegah debu beterbangan selama pengangkutan, bucket elevator dirakit dengan casing, membentuk ruang pengangkutan tertutup.
Dari perspektif struktural, komponen inti dari bucket elevator meliputi ember, perangkat penggerak, katrol atas dan bawah (atau sproket), sabuk konveyor (atau rantai traksi), perangkat penegang, dan casing. Komponen-komponen ini bekerja sama untuk memastikan pengoperasian peralatan yang stabil dan efisien.
Parameter Produk Mesin Pengangkat Pengangkut
Bucket Elevator Seri TH/TGH
| Model |
Bentuk ember |
Kapasitas pengangkutan
(m3/h) |
Ember |
Rantai |
Diameter pitch Sproket (mm) |
Kecepatan operasi ember
(m/s) |
Ukuran maksimum material
(mm) |
| Lebar (mm) |
Volume
(L) |
Jarak
(mm) |
Pitch
(mm) |
Beban putus
(KN) |
| TH315 |
zh |
36.6 |
315 |
3.75 |
500 |
50 |
≥320 |
φ630 |
1.4 |
35 |
| sh |
58.6 |
6 |
| TGH315 |
zh |
46 |
3.75 |
400 |
| sh |
80 |
6 |
| TH400 |
zh |
57.7 |
400 |
5.9 |
500 |
40 |
| sh |
92.8 |
9.5 |
| TGH400 |
zh |
80 |
5.9 |
400 |
| sh |
125 |
9.5 |
| TH500 |
zh |
73 |
500 |
9.3 |
688 |
86 |
≥480 |
φ800 |
1.5 |
50 |
| sh |
118 |
15 |
| TGH500 |
zh |
100 |
9.3 |
516 |
| sh |
157 |
15 |
| TH630 |
zh |
114 |
630 |
14.6 |
688 |
60 |
| sh |
185 |
23.6 |
| TGH630 |
zh |
152 |
14.6 |
516 |
| sh |
246 |
23.6 |
| TH800 |
zh |
146 |
800 |
23.3 |
920 |
92 |
≥570 |
φ1000 |
1.4 |
75 |
| sh |
235 |
37.5 |
| sh |
365 |
58 |

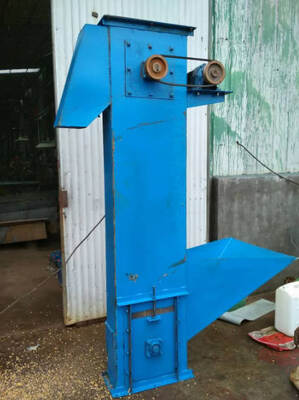

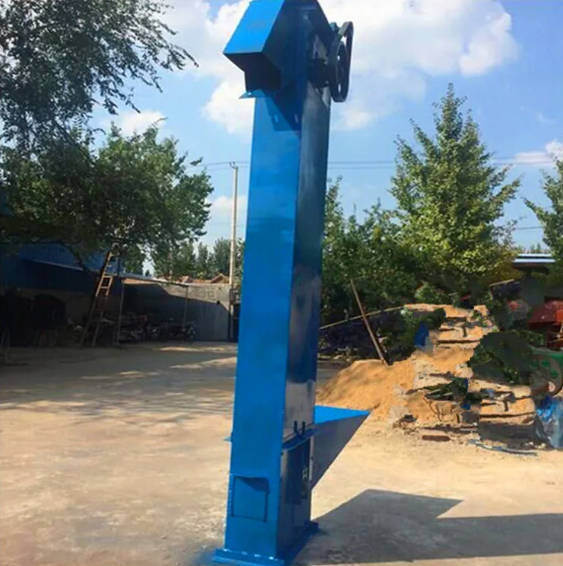

Tampilan Produk dari Mesin Pengangkat Pengangkut
Mesin Pengangkat Pengangkut
FQA
T: Mengapa kami percaya pada luoyang zhongtai industries co., ltd:
J: 1. Pengalaman lebih dari 30 tahun.
2. Kami adalah pemasok profesional terkemuka untuk mesin pertambangan, mesin konstruksi, mesin pengecoran dan bagian tempa.
3. Semua produk mencapai sertifikat manajemen mutu ISO9901:2000 dan sertifikat CE, ROHS.
T: Waktu pengiriman :
J: Waktu tunggu suku cadang 1-2 bulan, mesin 2-3 bulan.
T: Ketentuan pembayaran :
J: Terima jenis pembayaran: T/T, L/C, Western union, Tunai. Deposit 30% saat kontrak ditandatangani. Pembayaran penuh dibayarkan sebelum pengiriman.
T: Garansi kualitas?
J: Waktu garansi: satu tahun untuk mesin utama. Jika ada yang salah, kami akan memberikan saran teknis dan segera menemukan solusi. Untuk suku cadang yang aus, kami menjamin suku cadang berkualitas tinggi untuk pasokan jangka panjang.
T: Layanan purna jual?
J: Kami dapat menyediakan panduan teknis untuk pengujian pengoperasian mesin dan pemeliharaan suku cadang jika pengguna akhir membutuhkan.
