Layar Bergetar untuk Pelat Baja Tahan Aus Pertambangan Klasifikasi Multi-Lapisan
Pendahuluan
Ini adalah perangkat pemisahan mekanis penyaringan yang digunakan untuk pengolahan padatan lumpur. Terdiri dari layar dan vibrator. Ukuran layar ditunjukkan oleh ukuran mesh, dengan ukuran mesh di bawah 50 dianggap kasar dan 80 mesh ke atas dianggap halus. Vibrator adalah roda eksentrik yang berputar di bawah pengaruh motor, menyebabkan rangka layar bergetar. Saat lumpur mengalir ke permukaan layar, partikel padat yang lebih kasar tertahan dan dikeluarkan dari salah satu ujung di sepanjang permukaan miring. Partikel padat yang lebih halus, bersama dengan cairan lumpur, mengalir melalui lubang layar ke dalam kolam lumpur.
Aplikasi
Seri ini cocok untuk dehidrasi, pembuangan media, penghilangan lumpur, dan penggolongan berbagai bahan dalam batubara, metalurgi, pengolahan mineral, pembangkit listrik, industri ringan, dan produksi gula. Ia menawarkan kapasitas pemrosesan dan efisiensi penyaringan yang tinggi.
Prinsip Kerja
Saringan beroperasi dengan terus-menerus melemparkan material ke atas pada sudut di permukaan layar di bawah aksi gaya pengadukan. Material dilonggarkan selama pengangkatan, dan tumbukan dengan permukaan layar memaksa partikel yang sama atau lebih kecil dari bukaan layar untuk melewatinya, mencapai dewatering, pemisahan, atau klasifikasi.
Prinsip sinkronisasi diri:Vibrator layar tipe-B tidak memiliki koneksi paksa, dan tidak ada roda gigi di antara kedua poros. Untuk memastikan layar bergetar di sepanjang jalur lurus, kedua poros harus beroperasi dalam sinkronisasi yang ketat dan dalam arah yang berlawanan. Ini secara alami dicapai dalam sistem getaran seperti layar poros ganda.
Prinsip Kerja Peredam:Dalam keadaan operasi dan parkir, blok karet tidak bersentuhan dengan bukaan dasar. Ia memberikan tekanan simetris pada kotak layar, mempertahankan posisi yang stabil dan menghilangkan getaran lateral dan torsi.
Ketika kotak layar bergetar selama getaran resonansi yang diparkir, amplitudo kotak layar melebihi celah antara blok karet dan bukaan dasar. Pada titik ini, getaran harus mengatasi gesekan dinamis antara blok karet dan kotak layar. Peredaman gesekan menghilangkan sebagian energi kinetik, membatasi amplitudo resonansi hingga tiga kali amplitudo operasi. Gaya peredaman disesuaikan menggunakan sekrup penyetel.

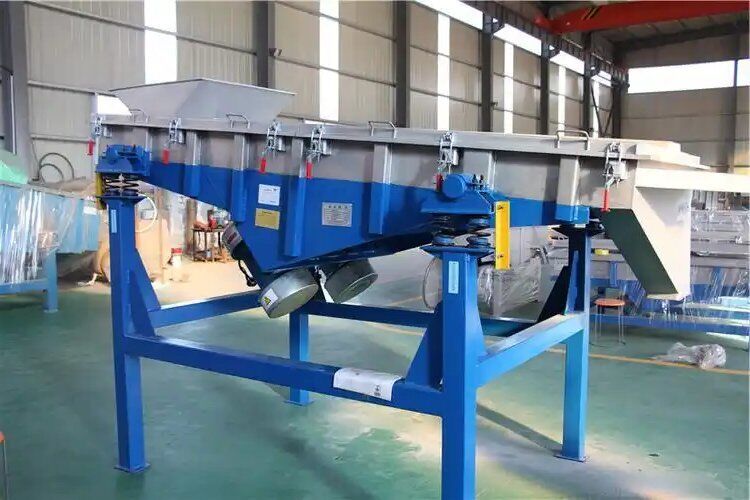

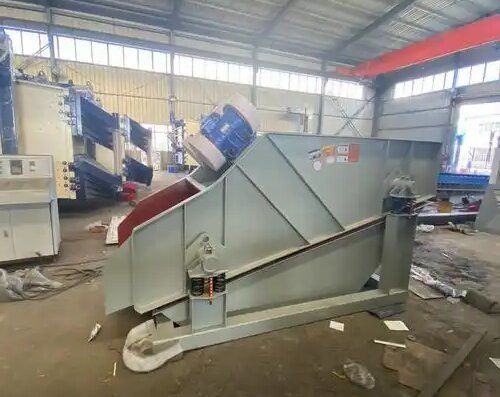

Tampilan Produk
Parameter Produk
| Model |
Spesifikasi saringan |
Lapisan saringan |
Ukuran mesh |
Ukuran umpan |
Kapasitas pemrosesan |
Daya motor |
Berat total |
Frekuensi getaran |
Amplitudo ganda |
Kemiringan saringan |
Dimensi |
| |
(P*L)(mm) |
Lapisan |
mm |
mm |
(t/j) |
kw |
kg |
(Hz) |
(mm) |
°C |
(P*L*T)(mm) |
| ZSSW1237 |
3700*1200 |
1 |
4-50 |
≤200 |
10-100 |
5.5*2 |
2250 |
16 |
6-8 |
15 |
3800*2050*1920 |
| 2ZSW1237 |
3700*1200 |
2 |
4-50 |
≤200 |
10-100 |
5.5*2 |
3345 |
16 |
6-8 |
15 |
3800*2050*2200 |
| ZSW1443 |
4300*1400 |
1 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4100 |
16 |
6-8 |
15 |
4500*3040*2500 |
| 2ZSW1443 |
4300*1400 |
2 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4900 |
16 |
6-8 |
15 |
4500*3040*2700 |
| 3ZSW1443 |
4300*1400 |
3 |
4-50 |
≤200 |
10-150 |
5.5*2 |
5870 |
16 |
6-8 |
15 |
4500*3040*2820 |
| 2ZSW1548 |
4800*1500 |
2 |
5-50 |
≤200 |
15-200 |
7.5*2 |
5836 |
16 |
8-10 |
15 |
4800*3140*2814 |
| 3ZSW1548 |
4800*1500 |
3 |
5-50 |
≤200 |
15-200 |
7.5*2 |
6900 |
16 |
8-10 |
15 |
4799*3140*3014 |
| 2ZSW1848 |
4800*1800 |
2 |
5-50 |
≤300 |
50-500 |
7.5*2 |
6489 |
16 |
8-10 |
15 |
4799*3440*2814 |
| 3ZSW1848 |
4800*1800 |
3 |
5-50 |
≤300 |
50-500 |
7.5*2 |
7750 |
16 |
8-10 |
15 |
4799*3440*3014 |
| 4ZSW1848 |
4800*1800 |
4 |
5-50 |
≤200 |
50-500 |
11*2 |
8300 |
16 |
8-10 |
15 |
4799*3440*3503 |
| 2ZSW1860 |
6000*1800 |
2 |
5-150 |
≤300 |
80-600 |
11*2 |
9950 |
16 |
8-10 |
15 |
6000*3440*3326 |
