Deskripsi Produk
Rod mill adalah peralatan industri penting, terutama digunakan untuk penghancuran dan penggilingan halus material. Prinsip kerjanya adalah motor menggerakkan silinder untuk berputar. Di dalam silinder, batang baja dipasang sebagai media penggilingan. Di bawah aksi tumbukan dan penggilingan batang baja, material dihancurkan.
Komposisi Struktural
Terutama terdiri dari motor, peredam utama, bagian transmisi, bagian silinder, bantalan utama, bagian transmisi kecepatan lambat, bagian pengumpanan, bagian pengeluaran, segel cincin, stasiun pelumasan oli tipis, pelumasan jet roda gigi besar dan kecil, bagian fondasi, dll.
Prinsip Kerja
Motor digerakkan oleh peredam dan roda gigi besar di sekitarnya untuk transmisi reduksi, atau secara langsung menggerakkan silinder untuk berputar dengan motor sinkron kecepatan rendah.
Di bawah aksi gaya sentrifugal dan gesekan, media penggilingan diangkat ke ketinggian tertentu dan kemudian jatuh untuk menghancurkan material.
Bidang Aplikasi Dari Ore Grinding Mill
Pertambangan: Digunakan untuk menghancurkan dan menggiling bijih, menyediakan bahan baku dasar untuk prosedur pengolahan mineral selanjutnya.
Bahan bangunan: Dalam proses produksi semen, digunakan untuk menggiling bahan baku seperti batu kapur dan tanah liat.
Industri kimia: Melakukan pemrosesan halus pada bahan baku kimia untuk memastikan kualitas dan kinerja produk.
Fitur Dari Ore Grinding Mill
- Mill silinder mengadopsi tipe penggerak tepi, penggerak tengah, penggerak tepi dengan multi-titik meshing, dll; digerakkan oleh pinion peredam motor asinkron dan roda gigi serta pinion kopling udara motor sinkron dan roda gigi.
- Umumnya didukung oleh bantalan tekanan statis-dinamis di kedua ujungnya. Bantalan rocker osculation 120o self-aligning tertutup penuh digunakan. Juga bantalan statis-dinamis selip tunggal atau ganda dapat digunakan. Bush dibuat oleh mesin NC.
- Roda gigi terbuka besar dirancang menggunakan standar AGMA, Dilengkapi dengan rumah roda gigi yang disegel dengan andal dan sistem pelumasan penyemprotan otomatis gemuk.
- Cangkang adalah bagian kunci dari mill. Lakukan analisis elemen hingga padanya dengan komputer untuk memastikan pengoperasian yang andal;
- Cangkang dilas secara otomatis, diperiksa ultrasonik, dianil sepenuhnya dan dikerjakan dengan perkakas mesin khusus besar pada satu chucking; ada segel khusus pada bagian sambungan statis-dinamis, seperti hopper umpan dan pelepasan, trunnion, dll, untuk mencegah kebocoran oli dan lumpur;
- Liner adalah bahan tahan aus yang dibuat oleh perusahaan kami, yang telah diberi perlakuan panas khusus, dengan kekerasan tinggi dan umur pakai yang panjang. Juga liner pengecoran atau karet tahan aus lainnya dapat digunakan;
- Ada penggerak kecepatan lambat untuk mill sedang dan besar;
- Stasiun pelumasan tekanan tinggi dan rendah dilengkapi untuk mill sedang dan besar;
- Sistem kontrol dan perlindungan dikendalikan oleh PLC.
Parameter Teknis Dari Ore Grinding Mill
| Model | Diameter Silinder
(mm) | Panjang Silinder
(mm) | Volume Efektif
(m3) | Kecepatan Mill
(r/min) | Beban media penggilingan (t) | Elektromotor | Ukuran
(P×L×T )
(m) | Berat
(T) |
Daya motor
(kW) | Kecepatan
(r/min) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

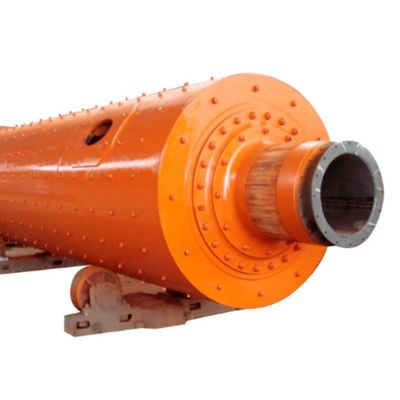

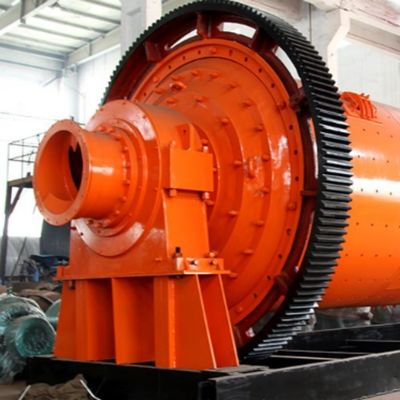

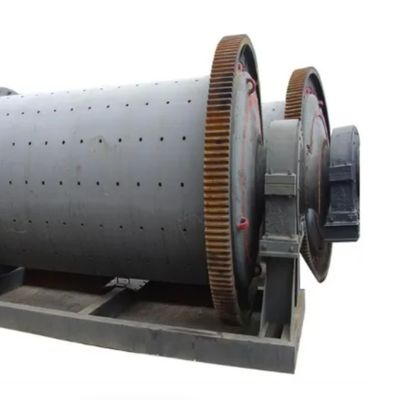

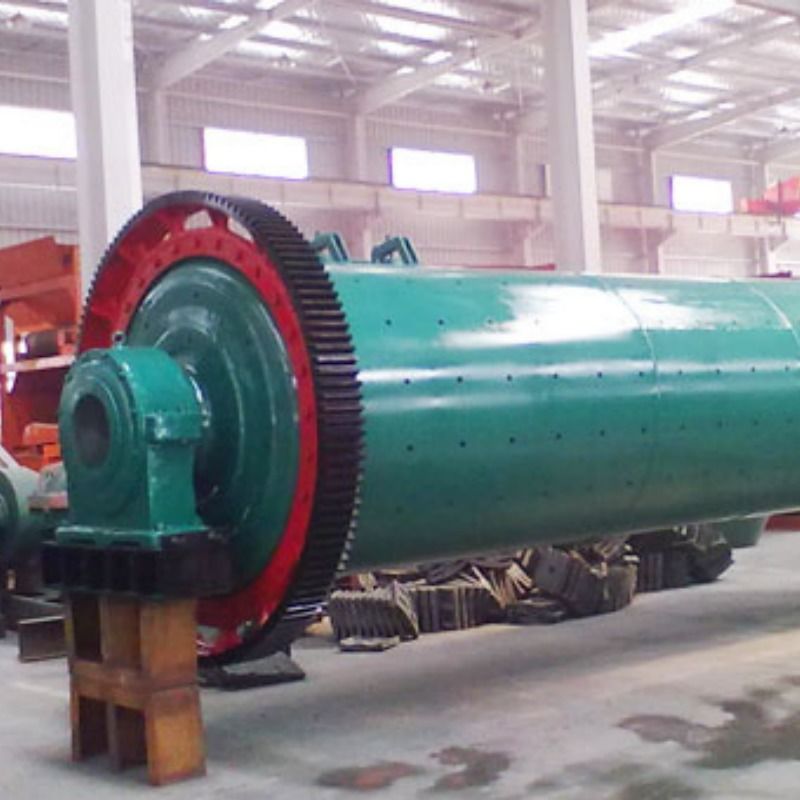

Tampilan Produk Dari Ore Grinding Mill
Layanan purna jual
ZTIC Heavy Industries adalah mitra bisnis Anda di After Market.
ZTIC mampu menyediakan:
1. SUKU CADANG TEKNIK - DESAIN DAN MANUFAKTUR
2. PABRIK PENGECORAN BAJA DAN BESI VOLUME BESAR
3. KEMAMPUAN TOKO MESIN BESAR
4. PROGRAM PELATIHAN
5. PROGRAM PEMELIHARAAN PREVENTIF
6. LAYANAN PEMELIHARAAN PREVENTIF
7. PROGRAM PEMELIHARAAN KOMPREHENSIF
Insinyur Layanan Lapangan ZTIC dilatih secara khusus dalam produk grup merek CITIC tetapi mampu melakukan servis merek OEM lainnya.
Teknisi kami dilengkapi dengan peralatan diagnostik teknologi paling canggih yang tersedia untuk memecahkan masalah peralatan Anda untuk mengoptimalkan kinerja dan meminimalkan waktu henti.
ZTIC juga memiliki kemampuan yang luas dalam menyediakan semua kebutuhan suku cadang habis pakai dan listrik/mekanik Anda.
