Daerah aplikasi
Peralatan pembenaran terutama digunakan untuk pemisahan wolfram, timah, tantalum, niobium, besi, mangan, kromium, titanium, bismut, timbal,emas dan mineral logam langka dan mulia nonferrous lainnya dan hitam dalam kelas 2-0.02 mm bijih dan lendir, dan pemisahan 4-0.02 mm pirit; Memilah batubara dan lendir setelah mengubah bentuk strip tempat tidur dengan benar;Dan pemisahan berbagai bahan campuran yang cocok lainnya dengan perbedaan gravitasi spesifik yang cukup dan komposisi ukuran partikel.
Prinsip Operasi
Proses pengolahan mineral dilakukan pada tempat tidur miring dengan pita berulang, dan partikel bijih dikirim dari palang pakan di sudut tempat tidur,dan air pencucian melintang disalurkan ke kolam airPartikel bijih stratifikasi sesuai dengan gravitasi spesifik dan ukuran partikel di bawah tindakan gravitasi, kekuatan impuls air melintang,inersia dan gesekan yang dihasilkan oleh gerakan asimetris permukaan tempat tidur, dan gerakan longitudinal di sepanjang tempat tidur dan gerakan melintang di sepanjang tempat tidur miring.partikel bijih dengan gravitasi spesifik yang berbeda dan ukuran partikel secara bertahap angin ke bawah dari sisi A ke sisi B sepanjang arah gerak masing-masing, dan dibuang dari area yang berbeda dari ujung konsentrat dan sisi tailings, dan akhirnya dibagi menjadi konsentrat, bijih dan tailings.
Partikel bijih mengalami tiga gaya yang saling tegak pada tabel berikut:
(1)Gravitasi partikel mineral di media;
(2)Efek hidrodinamika dari aliran air lateral dan aliran bubur;
(3)Kekuatan dinamis dari gerak diferensial bergantian dari permukaan tempat tidur.
Di bawah pengaruh kekuatan-kekuatan ini, partikel mineral dalam alur-alur pita ranjang mengalami dua gerakan pemisahan dasar: stratifikasi longgar dan transportasi dan striping.kekuatan gesekan pada permukaan tempat tidur dan kemiringan permukaan tempat tidur memiliki pengaruh penting pada proses pemisahan.
Fitur struktural:
Peralatan penggorengan bijih terutama terdiri dari delapan bagian sistem, termasuk kepala tempat tidur, motor, pengatur kemiringan, permukaan tempat tidur, palungan bijih, palungan air, batang riffling dan sistem pelumasan.Mekanisme pemisahan menggunakan perbedaan gravitasi spesifik mineral yang dipisahkan, gerak diferensial yang disediakan oleh kepala tempat tidur, aliran air miring dan berbagai bentuk batang tempat tidur untuk membuat partikel bijih yang berlapis longgar di permukaan tempat tidur, diangkut secara selektif,dan membentuk zona berbentuk kipas di permukaan tempat tidur, sehingga menghasilkan produk kaya dan miskin yang berbeda.
Data mekanik
| Tabel konsentrasi ZTIC |
Penggerak pasir kasar |
Penggerak pasir halus |
Penggerak lendir (groove) |
Pengering lumpur halus |
| Ukuran pakan / mm |
2 ~ 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| Bahan bakar bijih (Bijih timah) |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Ukuran wajah / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Luas permukaan tambang /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Stroke/mm |
16 ~ 22 |
11 ~ 16 |
8 ~ 11 |
5 ~ 7 |
| Waktu pengisian/menit-1 |
270 ~ 290 |
290 ~ 320 |
320 ~ 360 |
480 ~ 520 |
| Kemiringan horizontal permukaan tempat tidur/(°) |
2.5 ~ 4.5 |
1.5 ~ 3.5 |
1 ~ 2 |
1 ~ 1.15 |
| Kekuatan/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensi eksternal/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446 × 2338 × 1203 |
| total berat/Kg |
1015 |
1030 |
1065 |
1065 |

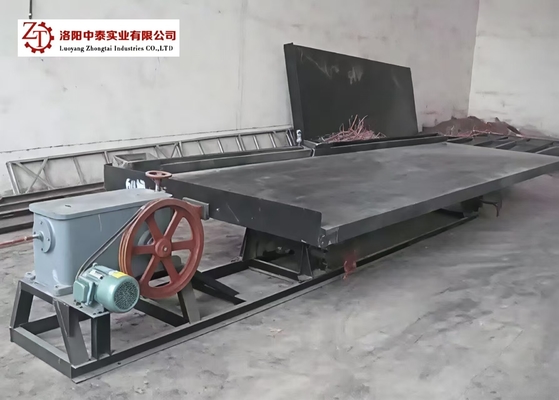

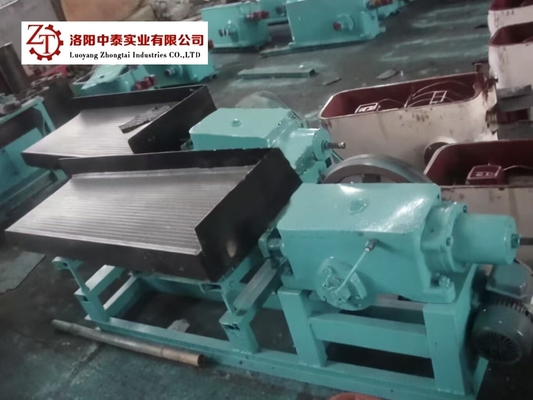

Presentasi gambar
FQA
T: Mengapa kita percaya pada Luoyang Zhongtai Industries Co., ltd:
A: 1. Lebih dari 30 tahun pengalaman.
2Kami adalah pemasok profesional terkemuka mesin pertambangan, mesin konstruksi, mesin casting dan bagian tempa.
3Semua produk mencapai sertifikat manajemen mutu ISO9901:2000 dan sertifikat CE, ROHS.
