Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kondisi: | Baru | Nama produk: | Roda Gigi Pinion |
|---|---|---|---|
| Bahan: | Baja, Besi cor, Kuningan | Diameter: | Disesuaikan |
| Sudut Tekanan: | 15° - 25° | Kualitas: | Tinggi Atas |
| Jaminan: | 1 Tahun | Waktu pengiriman: | 2 ~ 3 bulan |

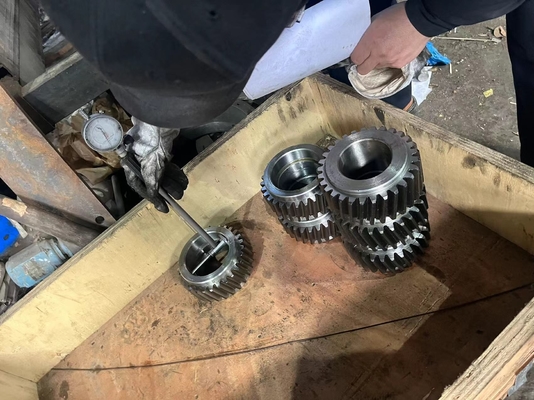

Bagian Mesin CNC Presisi Tinggi Disesuaikan Gear Reducer Gearbox Gear Pinion
1.Pinion penguranganPengantar:
Pinion reduksi adalah salah satu komponen utama transmisi reduksi, melalui kombinasi berbagai jenis pinion, untuk mencapai pengurangan kecepatan input dan torsi.

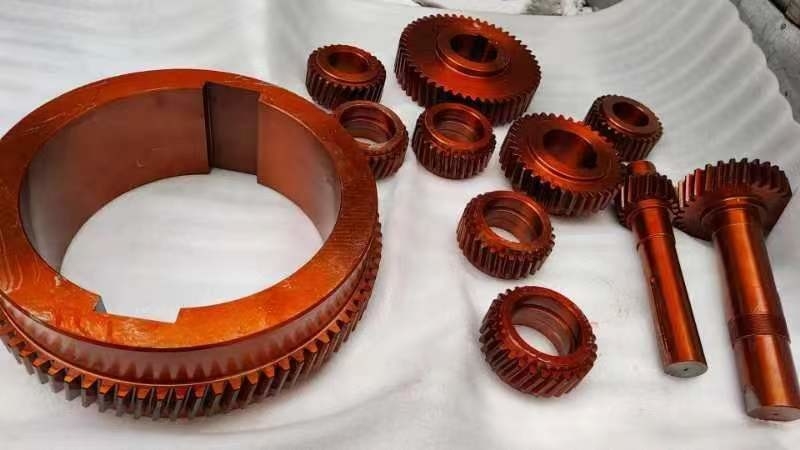

Bagian Mesin CNC Presisi Tinggi Disesuaikan Gear Reducer Gearbox Gear Pinion
2.Pinion pengurangantipe:
Jenis-jenis umum dari pinion reduktor termasuk:
(1) pinion lurus: rak dan pinion sejajar dengan sumbu, dan permukaan gigi linier, yang cocok untuk transmisi decelerasi kecepatan tinggi.
(2) pinion spiral: rak dan pinion berada pada sudut tertentu dengan sumbu, permukaan gigi miring, dan memiliki karakteristik transmisi yang halus,yang cocok untuk aplikasi dengan persyaratan kebisingan rendah dan getaran tinggi.
(3) pinion kerucut: rak pinion dan sumbu bersilang pada titik, permukaan gigi berbentuk kerucut, cocok untuk mengirimkan sumbu rotasi tidak sejajar.
Bagian Mesin CNC Presisi Tinggi Disesuaikan Gear Reducer Gearbox Gear Pinion
3.Reduktorbahan pinion:
Bahan-bahan yang umum digunakan pada roda pengurangan adalah:
(1) Baja: kekuatan tinggi, kekerasan dan ketahanan haus, cocok untuk beban tinggi dan sistem transmisi kecepatan tinggi.
20CrMnTi (standar Cina), 8620 (standar AS)
40Cr (standar Cina), 5140 (standar AS)
42CrMo (standar Cina), 4140 (standar Amerika)
(2) Besi cor: ketahanan terhadap benturan yang tinggi dan kapasitas penyerapan suara, cocok untuk kecepatan rendah dan aplikasi beban menengah.
HT200 (standar Cina), FC200 (standar Jepang)
HT250 (standar Cina), FC250 (standar Jepang)
(3) Kuningan: ketahanan korosi yang baik dan karakteristik kebisingan rendah, cocok untuk persyaratan presisi tinggi dan sistem transmisi kecepatan rendah.
H62 (standar Cina), C28000 (standar AS)
H68 (standar Cina), C26200 (standar AS)
Bagian Mesin CNC Presisi Tinggi Disesuaikan Gear Reducer Gearbox Gear Pinion
4.ReduktorTabel parameter pinion:
Berikut adalah rentang numerik dari parameter pinion umum untuk merancang dan memilih pinion yang tepat:
| Parameter | Deskripsi | Nilai referensi |
| Modul | Parameter ukuran rak dan pinion | 10,0 mm - 2,0 mm |
| Jumlah gigi | Jumlah gigi dari pinion | 15 - 30 |
| Sudut Tekanan | Tekanan Sudut di mana peralatan bergerak | 15° - 25° |
| Lebar gigi | Lebar rak pinion | 10 mm - 15 mm |
| Pergeseran normal | Jumlah gerakan aksial gigi saat diaktifkan | 0.1 mm - 0,5 mm |
| Sudut spiral | Bevel Sudut dari pinion | 20° - 40° |
| Kekerasan | Kekerasan permukaan pinion | HRC 40 - HRC 50 |
| Keruwetan permukaan gigi | Ketebalan permukaan gigi pinion | Ra 1,2 μm - Ra 2,0 μm |
Dengan memilih nilai yang tepat dalam kisaran parameter sesuai dengan persyaratan aktual dan standar desain,Efisiensi transmisi dan keandalan pinion reduktor dapat dijamin.
Bagian Mesin CNC Presisi Tinggi Disesuaikan Gear Reducer Gearbox Gear Pinion
5Ringkasan:
Pinion reduksi sebagai salah satu komponen transmisi penting dalam reduksi, ada banyak jenis untuk dipilih, termasuk pinion lurus, pinion heliks dan pinion bevel.Tergantung pada persyaratan aplikasi, pinion dapat dipilih dari bahan yang berbeda seperti baja, besi cor atau kuningan untuk memenuhi kekuatan yang diperlukan, ketahanan haus dan kontrol kebisingan.mengacu pada kisaran numerik dalam tabel parameter, menurut modulus, jumlah gigi, sudut tekanan, lebar gigi, perpindahan normal, sudut helix, kekerasan dan keruwetan permukaan gigi dan parameter lainnya,dapat memastikan kinerja dan keandalan pinion.
Jika Anda membutuhkan pinion, silakan kirimkan gambar dengan persyaratan teknis dan parameter!
