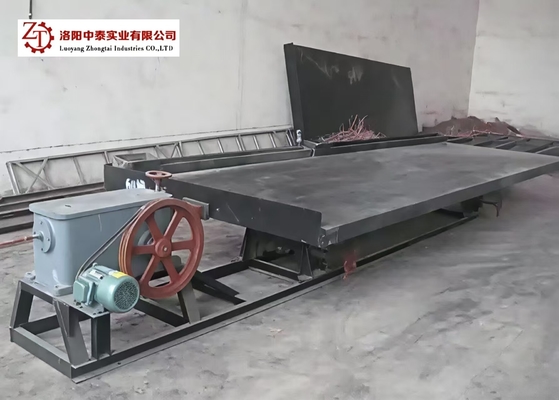

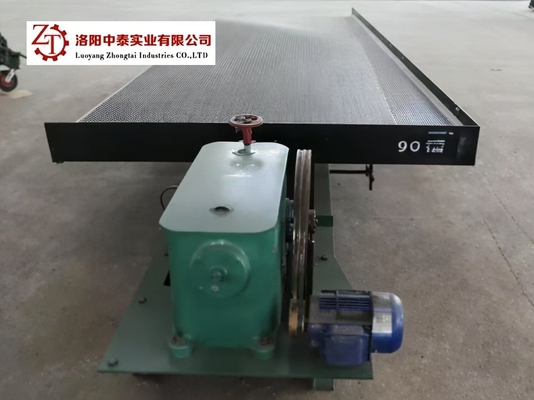

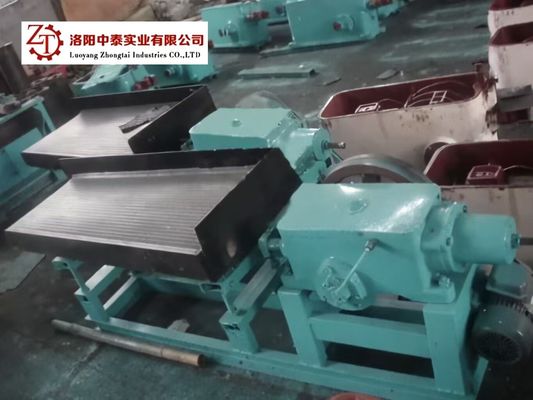

Peralatan penggorengan bijih XS7.6 Meja goyang untuk memisahkan pasir kasar (2-0.5mm)
1. Gambaran umum prinsip dariXS7.6 peralatan pengeringan bijih meja goyang
Meja goyang terutama terdiri dari delapan bagian: kepala tempat tidur, motor, meja goyang kemiringan, permukaan tempat tidur, palungan bijih, tangki air, jalur masuk dan sistem pelumasan.Gerakan berlawanan longitudinal dari permukaan tempat tidur direalisasikan oleh mekanisme transmisi jenis batang penghubung engkol. Motor mendorong poros engkol untuk berputar melalui katrol sabuk, dan rocker bergerak ke atas dan ke bawah sesuai.pelat siku mendorong poros belakang dan batang bergantian untuk bergerak ke belakang, dan musim semi dikompresi. permukaan tempat tidur terhubung oleh kursi penghubung dan untuk batang ganda, jadi pada saat ini juga membuat permukaan tempat tidur untuk gerakan mundur, ketika rocker bergerak ke atas,karena perpanjangan dorongan tegangan pegas, permukaan tempat tidur bergerak ke depan.
2. Daerah penerapanXS7.6peralatan pengeringan bijih meja goyang
Tabel goyang 6-S adalah salah satu peralatan utama pemisahan gravitasi, yang banyak digunakan dalam pemisahan tungsten, timah, tantalum, niobium, emas dan logam langka lainnya dan logam mulia.Ini bisa digunakan untuk kasar, memilih, menyapu dan operasi lain yang berbeda. dapat memisahkan pasir kasar (2-0,5mm), pasir halus (0,5-0,074mm), lendir (-0,074) dan berbagai jenis biji-bijian lainnya.Hal ini juga dapat digunakan untuk pemisahan besiDalam menangani wolfram, timah dan bijih lainnya, rentang ukuran pemulihan efektif dari meja goyang adalah 2-0,22 mm.
3. Parameter teknis dariXS7.6peralatan pengeringan bijih meja goyang
| Model |
XS7.6 |
| Jenis permukaan tempat tidur |
Permukaan tanah berpasir kasar
|
Permukaan tempat tidur pasir halus
|
Permukaan tempat tidur lumpur
|
| Luas permukaan tempat tidur (m2) |
7.6 |
7.6 |
7.6 |
| Ukuran permukaan tempat tidur |
Panjang (mm) |
4500 |
4500 |
4500 |
| Lebar ujung drive (mm) |
1850 |
1850 |
1850 |
| Lebar ujung konsentrat (mm) |
1550 |
1550 |
1550 |
| Ukuran maksimum pakan (mm) |
2 |
0.5 |
0.074 |
| Kapasitas pengolahan (t/jam) |
1 ~ 1.8 |
0.5 ~ 1 |
0.3 ~ 0.5 |
| Kepadatan pakan (%) |
20 ~ 30 |
18 ~ 25 |
15 ~ 20 |
| Stroke (mm) |
16 ~ 22 |
11 ~ 16 |
8 ~ 16 |
| Waktu pukulan (r/menit) |
220 |
250 |
280 |
| Jumlah air (t/jam) |
0.7 ~ 1 |
0.4 ~ 0.7 |
0.4 ~ 0.7 |
| Bentuk bagian alur |
persegi panjang |
Gelombang gigi gergaji |
Segitiga |
| Kekuatan motor ((Kw) |
1.1 |
1.1 |
1.1 |
| Tabel konsentrasi ZTIC |
Penggerak pasir kasar |
Penggerak pasir halus |
Penggerak lendir (groove) |
Pengering lumpur halus |
| Ukuran pakan / mm |
2 ~ 0.5 |
0.5 ~ 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| Bahan bakar bijih (Bijih timah) |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Ukuran wajah / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Luas permukaan tambang /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Stroke/mm |
16 ~ 22 |
11 ~ 16 |
8 ~ 11 |
5 ~ 7 |
| Waktu pengisian/menit-1 |
270 ~ 290 |
290 ~ 320 |
320 ~ 360 |
480 ~ 520 |
| Kemiringan horizontal permukaan tempat tidur/(°) |
2.5 ~ 4.5 |
1.5 ~ 3.5 |
1 ~ 2 |
1 ~ 1.15 |
| Kekuatan/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensi eksternal/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446 × 2338 × 1203 |
| total berat/Kg |
1015 |
1030 |
1065 |
1065 |
Peralatan penggorengan bijih XS7.6 Meja goyang untuk memisahkan pasir kasar (2-0.5mm)
FQA
T: Mengapa kita percaya pada Luoyang Zhongtai Industries Co., ltd:
A: 1. Lebih dari 30 tahun pengalaman.
2Kami adalah pemasok profesional terkemuka mesin pertambangan, mesin konstruksi, mesin casting dan bagian tempa.
3Semua produk mencapai sertifikat manajemen mutu ISO9901:2000 dan sertifikat CE, ROHS.
P: Waktu pengiriman:
A: Bagian lead time 1-2 bulan, mesin 2-3 bulan.
P: Ketentuan pembayaran:
A: Menerima jenis pembayaran: T/T, L/C, Western union, Cash. Deposit 30% saat menandatangani kontrak. Pembayaran penuh dibayar sebelum pengiriman.
T: Jaminan kualitas?
A: Jaminan waktu: satu tahun untuk mesin utama. Jika ada yang salah kami akan memberikan saran teknis dan menemukan solusi segera.Untuk yang memakai suku cadang kami menjamin suku cadang berkualitas tinggi untuk pasokan jangka panjang.
T: Layanan purna jual?
A: Kami dapat menyediakan panduan teknis untuk mesin menjalankan tes dan pemeliharaan bagian jika kebutuhan pengguna akhir.
