Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Layar Bergetar Seri ZSM | Aplikasi: | Batubara, metalurgi, pengolahan mineral, tenaga listrik |
|---|---|---|---|
| Kapasitas (t / jam): | 60-100 ton/jam | Ukuran umpan (mm): | ≤300MM |
| Kemiringan permukaan layar: | -2~10° | Klasifikasi: | Peralatan Pengolahan Bijih |
| Frekuensi getaran: | 800 | Jaminan: | 12 bulan |
| Cahaya Tinggi: | Peralatan Skrining Getaran Efisiensi Tinggi,Peralatan Skrining Getaran Kapasitas Besar,Peralatan Skrining Getar Kapasitas Besar |
||
Layar Bergetar Dengan Kapasitas Pemrosesan Besar Dan Efisiensi Penyaringan Tinggi
1. Layar bergetar seri ZSMperalatan pembalut bijihDeskripsi Produk:
PENGGUNAAN:
Seri ini cocok untuk batu bara, metalurgi, pemrosesan mineral, tenaga listrik, industri ringan, pembuatan gula, pengeringan, mediasi, desliming dan klasifikasi bahan kering dan basah, dengan keunggulan kapasitas pemrosesan yang besar dan efisiensi penyaringan yang tinggi.
2. Layar getar seri ZSM operalatan pembalut bijihprinsip bekerja:
(1) Prinsip kerja saringan:
Di bawah aksi gaya agitasi, material pada permukaan layar untuk gerakan melempar miring terus menerus.Bahannya lepas saat dilempar ke atas, dalam tumbukan pertemuan permukaan layar, sehingga sama dengan atau kurang dari partikel lubang layar melalui layar, sehingga mencapai dehidrasi, penyangga atau perataan.
(2) Prinsip sinkronisasi mandiri:
Vibrator saringan tipe B bebas dari kontak paksa, tidak ada roda gigi di antara kedua poros.Untuk memastikan getaran layar sesuai dengan lintasan lurus, kedua sumbu harus disinkronkan secara ketat dengan operasi yang berlawanan, yang dapat dilakukan secara alami dalam sistem getaran layar biaksial.
(3) Prinsip kerja peredam:
Getaran redaman diatur seperti yang ditunjukkan, dalam keadaan bekerja dan berhenti.Blok karet tidak menyentuh lubang dasar.Ini memberikan tekanan simetris pada kotak layar untuk menjaganya dalam posisi stabil untuk menghilangkan getaran silang dan putaran.
Ketika hentikan resonansi, amplitudo kotak layar lebih besar dari blok karet dan celah lubang dasar, saat ini getaran perlu mengatasi gesekan dinamis antara karet dan kotak layar.Karena redaman gesekan menghabiskan sebagian energi kinetik, amplitudo resonansi dibatasi hingga tiga kali amplitudo operasi.Gaya redaman disesuaikan dengan menyesuaikan sekrup.
3. Parameter produk operalatan pembalut bijih
Performa teknis layar getar seri ZSM:
| SPEC | Satuan | Model | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
Spesifikasi kotak layar |
W | mm | 1500 | 1750 | 2000 | ||||
| L | mm | 5600 | 5600 | 6500 | |||||
| Kapasitas | th | ～60 | 50～80 | 70～100 | |||||
| Ukuran makan | mm | ～300 | ～300 | ～300 | |||||
| Wilayah kerja | m2 | 7.5 | 7.5 | 7.5 | |||||
| Nomor permukaan layar | lapisan | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
Spesies permukaan layar |
Lapisan atas | mm | Pelat layar slot | Pelat layar berlubang | Pelat layar slot | Pelat layar berlubang | Pelat layar slot | Pelat layar berlubang | |
|
Lebih rendah lapisan |
mm | Pelat layar slot | Pelat layar slot | Pelat layar slot | |||||
| Ukuran lubang | Lapisan atas | mm | 0,25,0,5,8,1,6,10,13 | 13,25,50 | 0,25,0,5,8,1,6,10,13 | 13,25,50 | 0,25,0,5,8,1,6,10,13 | 13,25,50 | |
|
Lebih rendah lapisan |
mm/rpm | 0,25～13 | 0,25～13 | 0,25～13 | |||||
| Frekuensi getaran | 800 | 800 | 800 | ||||||
| Amplitudo ganda | mm | 11 | 10 | 9 | |||||
| Sudut ejeksi massa | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| Kemiringan permukaan layar | ° | —2～ 10 | —2～ 10 | —2～ 10 | |||||
| Motor | Jenis | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| Jumlah kecepatan | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| Kekuatan | kw | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
| Dimensi | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| Berat keseluruhan | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| Bekerja beban dinamis (dukungan tunggal) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| Beban dinamis maksimum (dukungan tunggal) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
4. Petunjuk Pemesanan:
Nama, spesifikasi, model, bentuk pelat saringan dan ukuran lubang saringan harus dicantumkan saat memesan.Ketika sinkronisasi paksa digunakan, motor dapat dipasang dengan dua cara: kiri atau kanan, harap tunjukkan saat memesan.

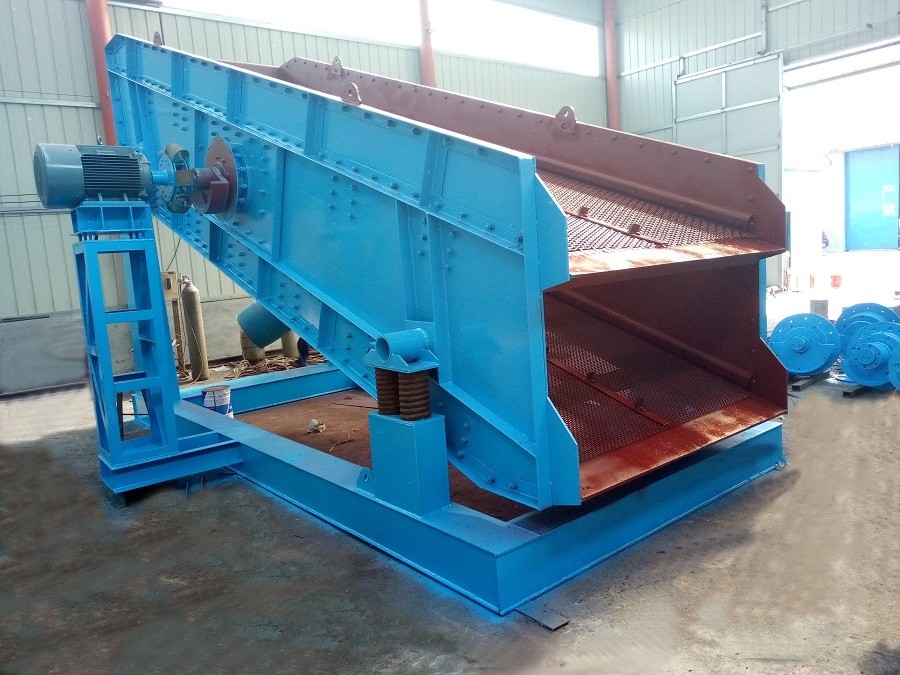

Layar Bergetar Dengan Kapasitas Pemrosesan Besar Dan Efisiensi Penyaringan Tinggi

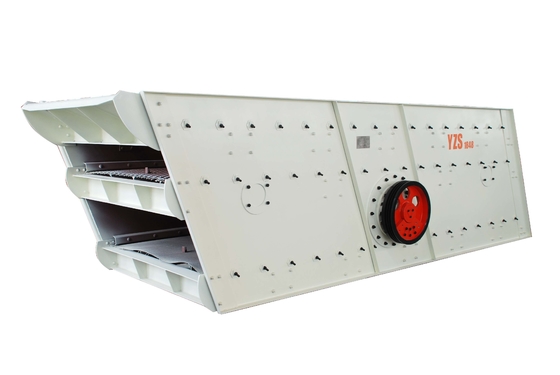

Layar Bergetar Dengan Kapasitas Pemrosesan Besar Dan Efisiensi Penyaringan Tinggi
Layar Bergetar Dengan Kapasitas Pemrosesan Besar Dan Efisiensi Penyaringan Tinggi
Insinyur Layanan Lapangan LUOYANG ZHONGTAI INDUSTRIES dilatih secara khusus dalam produk grup merek LUOYANG ZHONGTAI INDUSTRIES tetapi mampu melakukan servis merek OEM lainnya.Teknisi kami dilengkapi dengan peralatan diagnostik berteknologi tercanggih yang tersedia untuk memecahkan masalah peralatan Anda guna mengoptimalkan kinerja dan meminimalkan waktu henti.LUOYANG ZHONGTAI INDUSTRIES juga memiliki kemampuan luas dalam menyediakan semua kebutuhan suku cadang habis pakai dan listrik/mekanik.
