Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | Layar Bergetar Seri ZSM | Kondisi: | baru |
|---|---|---|---|
| Area kerja(㎡): | 7.5㎡ | Sudut pengeluaran massa (°): | 45° |
| Kemiringan permukaan layar (°): | -2~10° | Klasifikasi: | Peralatan Pengolahan Bijih |
| Frekuensi getaran: | 800 | Jaminan: | 12 bulan |
| Cahaya Tinggi: | Peralatan Ore Dressing Kinerja Tinggi,Layar Getar Mineral Kinerja Tinggi,Layar Getaran Mineral Ore Dressing |
||

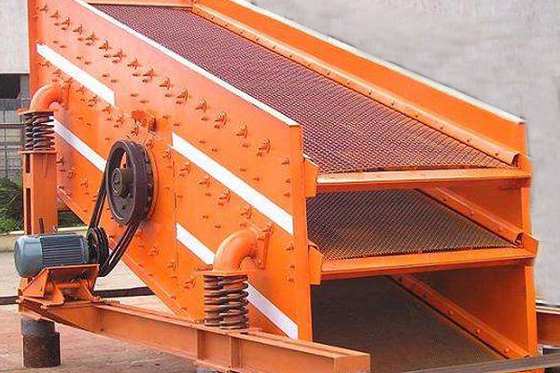

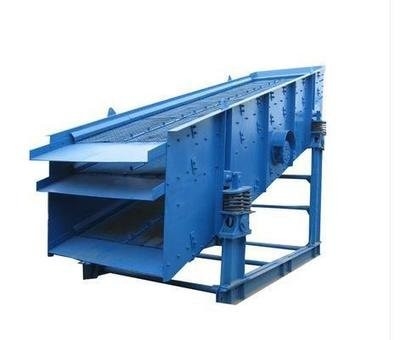

Peralatan Ore Dressing Vibrating Screen Digunakan Dalam Metalurgi, Pengolahan Mineral
1.Layar getar seri ZSM operalatan pembalut bijihprinsip bekerja:
(1) Prinsip kerja saringan:
Di bawah aksi gaya agitasi, material pada permukaan layar untuk gerakan melempar miring terus menerus.Bahannya lepas saat dilempar ke atas, dalam tumbukan pertemuan permukaan layar, sehingga sama dengan atau kurang dari partikel lubang layar melalui layar, sehingga mencapai dehidrasi, penyangga atau perataan.
(2) Prinsip sinkronisasi mandiri:
Vibrator saringan tipe B bebas dari kontak paksa, tidak ada roda gigi di antara kedua poros.Untuk memastikan getaran layar sesuai dengan lintasan lurus, kedua sumbu harus disinkronkan secara ketat dengan operasi yang berlawanan, yang dapat dilakukan secara alami dalam sistem getaran layar biaksial.
(3) Prinsip kerja peredam:
Getaran redaman diatur seperti yang ditunjukkan, dalam keadaan bekerja dan berhenti.Blok karet tidak menyentuh lubang dasar.Ini memberikan tekanan simetris pada kotak layar untuk menjaganya dalam posisi stabil untuk menghilangkan getaran silang dan putaran.
Ketika hentikan resonansi, amplitudo kotak layar lebih besar dari blok karet dan celah lubang dasar, saat ini getaran perlu mengatasi gesekan dinamis antara karet dan kotak layar.Karena redaman gesekan menghabiskan sebagian energi kinetik, amplitudo resonansi dibatasi hingga tiga kali amplitudo operasi.Gaya redaman disesuaikan dengan menyesuaikan sekrup.
2. Parameter produk operalatan pembalut bijih
Performa teknis layar getar seri ZSM:
| SPEC | Satuan | Model | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
Spesifikasi kotak layar |
W | mm | 1500 | 1750 | 2000 | ||||
| L | mm | 5600 | 5600 | 6500 | |||||
| Kapasitas | th | ～60 | 50～80 | 70～100 | |||||
| Ukuran makan | mm | ～300 | ～300 | ～300 | |||||
| Wilayah kerja | m2 | 7.5 | 7.5 | 7.5 | |||||
| Nomor permukaan layar | lapisan | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
Spesies permukaan layar |
Lapisan atas | mm | Pelat layar slot | Pelat layar berlubang | Pelat layar slot | Pelat layar berlubang | Pelat layar slot | Pelat layar berlubang | |
|
Lebih rendah lapisan |
mm | Pelat layar slot | Pelat layar slot | Pelat layar slot | |||||
| Ukuran lubang | Lapisan atas | mm | 0,25,0,5,8,1,6,10,13 | 13,25,50 | 0,25,0,5,8,1,6,10,13 | 13,25,50 | 0,25,0,5,8,1,6,10,13 | 13,25,50 | |
|
Lebih rendah lapisan |
mm/rpm | 0,25～13 | 0,25～13 | 0,25～13 | |||||
| Frekuensi getaran | 800 | 800 | 800 | ||||||
| Amplitudo ganda | mm | 11 | 10 | 9 | |||||
| Sudut ejeksi massa | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| Kemiringan permukaan layar | ° | —2～ 10 | —2～ 10 | —2～ 10 | |||||
| Motor | Jenis | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| Jumlah kecepatan | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| Kekuatan | kw | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
| Dimensi | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| Berat keseluruhan | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| Bekerja beban dinamis (dukungan tunggal) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| Beban dinamis maksimum (dukungan tunggal) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
Layanan purna jual
LUOYANG ZHONGTAI INDUSTRIES mampu menyediakan:
1. SUKU CADANG REKAYASA - DESAIN DAN MANUFAKTUR
2. PENGECORAN BAJA DAN BESI VOLUME BESAR
3. KEMAMPUAN TOKO MESIN BESAR
4. PROGRAM PELATIHAN
5. PROGRAM PEMELIHARAAN PENCEGAHAN
6. LAYANAN PEMELIHARAAN PREVETATIF
7. PROGRAM PEMELIHARAAN KOMPREHENSIF
Kontak Person: Mr. David
Tel: 86-18637916126
