| Nama: | Pemisah Chute Spiral | Model: | 5LL-1200 |
|---|---|---|---|
| Kapasitas produksi (ton/jam): | 4-6 ton/jam | Ukuran makan: | 0,3-0,02 mm |
| Sudut Melintang (derajat): | 9 | Konsentrasi pengumpanan bijih: | 25-55% |
| Diameter luar: | 400-1200 mm | Klasifikasi: | Peralatan Pengolahan Bijih |
| Cahaya Tinggi: | Pemisah Chute Spiral 6t / H,Peralatan Pengolahan Bijih 6t / H,Pemisah Chute Spiral Struktur Sederhana |
||

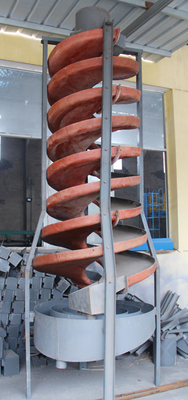

Struktur sederhana Spiral Chute Separator Ore Dressing Equipment
1.Prinsip kerja spiral chutePeralatan Pengolahan Bijih:
Pembagi ditempatkan dengan bebas di atas salib (atau tripod) dari meja pendukung.Pulp yang seragam secara perlahan diumpankan ke permukaan alur spiral melalui bak pengumpan yang dipasang di kepala alur spiral untuk pemisahan.Ujung ekor dari alur spiral dilengkapi dengan alur intersepsi produk tipe blok katup, yang membagi produk yang diurutkan menjadi tiga (atau empat) jenis sesuai dengan tingkatan sepanjang arah radial.Gunakan posisi blok pengatur untuk mengubah lebar potong setiap produk.Konsentrator produk adalah barel annular konsentris, yang mengumpulkan dan mengekspor aliran bijih panjang yang dicegat secara terpisah.Penampang saluran spiral dan perubahan kemiringan kurva sangat cocok untuk pemilihan bahan butiran halus.Peralatan benefisiasi memiliki keunggulan struktur sederhana, tidak ada bagian yang bergerak, ringan, tidak berisik, konfigurasi yang mudah, pemasangan dan pemeliharaan.
2.Karakteristik struktural saluran spiralPeralatan Pengolahan Bijih:
Saluran spiral plastik yang diperkuat serat gelas terdiri dari enam bagian: pengumpan bijih, pengumpan bijih, alur spiral, alur pencegat produk, ember pengumpul produk, dan braket alur (termasuk salib atau tripod).Alur spiral yang dihubungkan oleh lembaran spiral adalah komponen utama.Pelat spiral terbuat dari plastik yang diperkuat kaca (plastik yang diperkuat fiberglass) dan dibaut menjadi satu.Permukaan selektif alur spiral memiliki lapisan tahan aus prefabrikasi.Peralatan benefisiasi memiliki keunggulan ringan, kuat dan tahan lama.Pengumpan bijih multi-tabung diatur di atas alur spiral, dan bijih terbagi rata dan mudah dikendalikan.
Bubur yang terbagi rata secara perlahan diumpankan ke permukaan alur spiral dengan memberi makan jeruk.Ujung alur spiral dilengkapi dengan alur pencegat produk tipe blok katup untuk membagi aliran bijih yang disortir menjadi beberapa produk sesuai dengan kadarnya.Gunakan posisi blok katup kontrol untuk mengubah lebar setiap intersepsi produk.Hopper bijih adalah silinder cincin inti, yang mengumpulkan dan mengekspor aliran bijih yang dicegat sesuai dengan produk.
Penampang alur spiral adalah parabola kubik.Perubahan kemiringan kurva sangat cocok untuk pemilihan material berbutir halus.Parasut spiral memiliki keunggulan struktur sederhana, tidak ada bagian yang bergerak, pembuatan mudah, ringan, konfigurasi mudah, instalasi dan pemeliharaan.
3. Parameter produk parasut spiralPeralatan Pengolahan Bijih
| Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Diameter luar (mm) | 1200 | 900 | 600 | 400 | |
| Lapangan (mm) | 900,720,540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
| Rasio pitch ke diameter (pitch / diameter) | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,6 , 0,45 | |
| Sudut Melintang (derajat) | 9° | 9° | 9° | 9° | |
|
Setiap kebanyakan Jumlah sekrup pemasangan |
4 | 4 | 3 | 2 | |
| Ukuran makan (mm) | 0,3-.0,03 | 0,3-.0,03 | 0,2-0,02 | 0,2-0,02 | |
| Konsentrasi makan bijih (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Kapasitas produksi (ton/jam) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| Ukuran | L(mm) | 1360 | 1060 | 700 | 460 |
| W(mm) | 1360 | 1060 | 700 | 460 | |
| Hmm) | 5230 | 4000 | 2600 | 1500 | |
| Berat (kg) | 600 | 400 | 150 | 50 | |
Struktur sederhana Spiral Chute Separator Ore Dressing Equipment
