Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
1. Peralatan Pengolahan BijihberjogetParameter produk

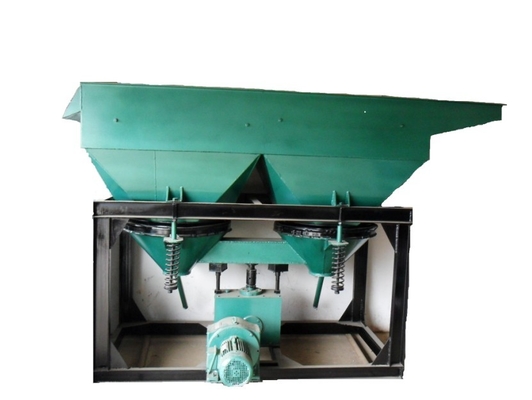

(1) Ikhtisar jig diafragma ember ganda
Jig diafragma ember ganda dibagi menjadi dua jenis permukaan jig kiri dan kanan.Jig ini adalah saringan tetap.Cocok untuk pemisahan bijih logam, seperti tungsten, placer yang mengandung emas, bijih timah, dll., Dapat digunakan untuk pemilihan bahan halus, juga dapat digunakan untuk pemilihan bahan kasar, ukuran partikel pengumpanan bijih maksimum 6-8mm, tetapi dalam kasus individual pemisahan placer, ukuran partikel maksimum 12mm.
(2) Struktur dan instruksi penggunaan jig diafragma ember ganda
LTS300×450 struktur jig diafragma ember ganda terdiri dari: badan pesawat, perangkat transmisi, pemisah air, diafragma dan kait dan bagian utama lainnya, bodi memiliki dua ukuran hopper, masing-masing hopper diafragma dibagi menjadi area jig dan area diafragma dengan bagian bawah partisi.proses jig ging tergantung pada diafragma karet untuk gerakan bolak-balik naik turun yang disebabkan oleh medium (air) untuk dilakukan.Motor menggerakkan roda kulit besar melalui sabuk segitiga untuk berputar, sehingga batang penghubung pada poros eksentrik bergerak ke atas dan ke bawah, dan lengan ayun yang terhubung dengan batang penghubung juga bergerak ke atas dan ke bawah, dan ada dua batang penghubung di lengan ayun terhubung ke diafragma karet, sehingga diafragma naik turun gerakan bolak-balik, jig ging.Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
Menurut ukuran butiran bijih yang diolah, kayuhan batang penghubung dapat diubah dan kayuhan yang berbeda dapat dipilih untuk mendapatkan efek jig ging terbaik.Cara mengubah waktu pelubangan adalah dengan mengganti roda sabuk kulit kecil.Ada dua jenis waktu meninju: 322 kali/menit;420 denyut per menit.Metode pemilihan pukulan adalah melonggarkan sekrup dan mur yang disetel, menarik pin penempatan, dan memutar posisi relatif antara selongsong penyetel eksentrik dan poros eksentrik.Ada 11 goresan berbeda (0-25.3mm).
Karena penambahan ayakan di atas ayakan kerja, jig dapat digunakan untuk menangani bahan dengan ukuran partikel yang tidak rata.(Catatan: layar ini tidak dapat disediakan sesuai dengan persyaratan pesanan) bijih mentah yang dipilih dikirim ke ruang jig ging, karena agitasi diafragma, partikel bijih dalam medium dikelompokkan menurut berat jenisnya;Partikel bijih halus dan berat melalui celah dan saringan partikel lapisan buatan, dipasang di jig bucket storage, partikel bijih kasar dan ringan (mineral) bagian atas oleh aliran medium ke ujung mulut pelepasan saringan, karena posisi ruang jig terakhir adalah 50mm lebih rendah dari ruang jig sebelumnya, sehingga partikel bijih ringan meluap melalui pelat ekor ruang sebelumnya dan memasuki ruang terakhir, dan dijig lagi.Ketinggian posisi pelat ekor dapat disesuaikan dengan kebutuhan untuk mengontrol ukuran pelepasan bijih.Konsentrat dalam hopper penyimpanan dan pembuangan dibuang dari pipa pembuangan secara berkala.
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
2. Data teknis utama jig diafragma ember gandaPeralatan Pengolahan Bijih :
Spesifikasi produk dan parameter teknis:
| SPESIFIKASI MODEL |
Kamar jig |
Area ruang layar
(m²)
|
Ukuran makan (mm) |
Kapasitas produksi (t / jam) |
Panjang pukulan(mm) |
Saat-saat stroke
(kali/menit)
|
Menambahkan air (t/h) |
tekanan hidrolik
(kg/cm²)
|
Motor |
Berat (kg) |
| Jenis |
Daya (KW) |
|
100×150
Jig diafragma
|
1 |
0,015 |
-3 |
0,018-0,6 |
- |
420 |
- |
1-1.5 |
Y80L-4 |
0,55 |
130 |
|
300×450
Jig diafragma ruang ganda
|
2 |
0,27 |
-12 |
3-6 |
0-26 |
322 |
2-4 |
1-1.5 |
Y90S-4 |
1.1 |
745 |
|
1000×1000
Downmoving jig berbentuk kerucut
|
2 |
2 |
1-5 |
10-25 |
0-26 |
200-350 |
60-80 |
0,6-2 |
Y100L-6 |
1.5 |
1700 |
|
370×360
Downmoving jig diafragma berbentuk kerucut
|
2 |
0,274 |
6 |
1-3 |
5-25 |
200-250 |
2-5 |
- |
Y90S-4 |
1.1 |
240 |
| Jig diafragma bergerak sisi trapesium kulit yang berfungsi |
3 |
2.7 |
-3 |
12.5-37.5 |
13-21 |
170-230 |
60-90 |
2 |
Y90S-4 |
1.1 |
2000 |
| 670×920jig |
2 |
1.44 |
4-8 |
7-10 |
18-24 |
240-300 |
|
|
|
|
|
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
Bergantung pada kemampuan penelitian ilmiah yang kuat dan kemampuan produksi dan penjualan perusahaan kami, mengandalkan teknologi produksi yang maju dan matang di area klaster industri mesin pertambangan Luoyang, kami telah bekerja sama dengan perusahaan terkenal besar di rumah dan di luar negeri untuk menyediakan layanan teknis dan set lengkap peralatan untuk proyek-proyek utama di pertambangan nasional, metalurgi, bahan bangunan, pengangkatan, tenaga listrik, logam non-besi, perlindungan lingkungan, industri kimia, minyak bumi dan industri lainnya.Suku cadang.Mengandalkan teknologi inovatif, produk baru, dan layanan purna jual yang sempurna, perusahaan telah mendapatkan kepercayaan dan dukungan dari semakin banyak pelanggan domestik dan asing.
