Pemulihan Tinggi Peralatan Ore Dressing Laboratorium Pertambangan Jig Washbox 420/mnt

Kotak Cuci Mesin Penambangan Jig Laboratorium Peralatan Rias Bijih Pemulihan Tinggi

1.Peralatan Pengolahan Bijih  Spesifikasi jig gelombang gigi gergaji dan parameter detailnya adalah sebagai berikut:

Jig gelombang gigi gergaji adalah salah satu peralatan utama benefisiasi gravitasi.Karena kapasitas pemrosesannya yang besar, rentang ukuran pemisahan yang lebar, pemulihan tinggi, efek yang baik, banyak digunakan dalam pemisahan emas pasir, timah, tungsten, timbal, seng, antimon, mangan, berlian, bijih besi dan non-ferrous lainnya. tambang metalurgi dan kapal tambang emas.JT4-2, JT1.5-2 tipe gigi gergaji gelombang jig partikel besar dari produk semacam ini, ukuran partikel maksimum pengumpanan bijih bisa mencapai 30MM, menggunakan layar pada layar untuk melepaskan bijih.Ini diterapkan pada benefisiasi bijih barit, bijih mangan, bijih besi dan sebagainya.Ini memiliki keunggulan berbagai ukuran bijih dan pasokan air yang berkurang secara signifikan di bawah layar.

Jig tradisional sebagian besar digerakkan oleh eksentrisitas melingkar, dan kurva denyut jignya sebagian besar sinusoidal.Karena kecepatan air naik dan turun dan waktu aksi yang dihasilkan oleh gerakan diafragma pada dasarnya sama, hal ini tidak kondusif untuk melonggarnya lapisan jig bed dan stratifikasi partikel bijih berdasarkan berat jenis, sehingga mempengaruhi rasio pemisahan dan tingkat pemulihan. peralatan.

Zigzag wave jig adalah peralatan pemisahan gravitasi hemat energi yang dikembangkan dan ditingkatkan berdasarkan jig tradisional sesuai dengan hukum stratifikasi teoretis dari lapisan jig bed.Kurva denyut jig gingnya adalah zigzag, yang membuat aliran naik lebih cepat daripada aliran jatuh: waktu naiknya pendek dan waktu jatuhnya lama;Ini mengatasi cacat gelombang sinusoidal dan jig kurva berdenyut dalam aliran air naik dan turun dan waktu tindakan yang sama, meningkatkan kelonggaran tempat tidur, mengurangi efek inhalasi, membuat partikel bijih berat dalam mineral sepenuhnya mengendap, dan sangat meningkatkan kapasitas rasio pemisahan dan tingkat pemulihan peralatan.Dibandingkan dengan jig sinusoidal, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%;Konsumsi air berkurang 30%-40%, luas lantai berkurang 1/3, dan stroke dapat disesuaikan, karena motor penyesuaian elektromagnetik yang digunakan untuk menyeret stroke dapat menjadi penyesuaian stepless.Kinerjanya telah mencapai tingkat mahir domestik dan merupakan salah satu peralatan pemisahan gravitasi hemat energi yang ideal saat ini.

2.Peralatan Pengolahan BijihberjogetParameter produk

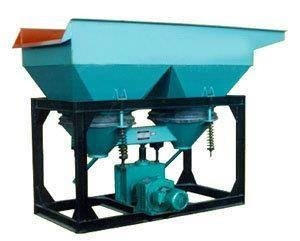

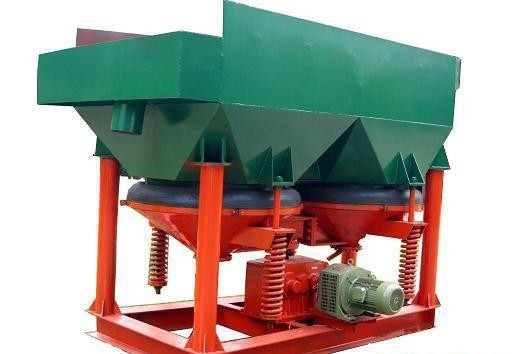

(1) Ikhtisar jig diafragma ember ganda

Jig diafragma ember ganda dibagi menjadi dua jenis permukaan jig kiri dan kanan.Jig ini adalah saringan tetap.Cocok untuk pemisahan bijih logam, seperti tungsten, placer yang mengandung emas, bijih timah, dll., Dapat digunakan untuk pemilihan bahan halus, juga dapat digunakan untuk pemilihan bahan kasar, ukuran partikel pengumpanan bijih maksimum 6-8mm, tetapi dalam kasus individual pemisahan placer, ukuran partikel maksimum 12mm.

(2) Struktur dan instruksi penggunaan jig diafragma ember ganda

LTS300×450 struktur jig diafragma ember ganda terdiri dari: badan pesawat, perangkat transmisi, pemisah air, diafragma dan kait dan bagian utama lainnya, bodi memiliki dua ukuran hopper, masing-masing hopper diafragma dibagi menjadi area jig dan area diafragma dengan bagian bawah partisi.proses jig ging tergantung pada diafragma karet untuk gerakan bolak-balik naik turun yang disebabkan oleh medium (air) untuk dilakukan.Motor menggerakkan roda kulit besar melalui sabuk segitiga untuk berputar, sehingga batang penghubung pada poros eksentrik bergerak ke atas dan ke bawah, dan lengan ayun yang terhubung dengan batang penghubung juga bergerak ke atas dan ke bawah, dan ada dua batang penghubung di lengan ayun terhubung ke diafragma karet, sehingga diafragma naik turun gerakan bolak-balik, jig ging.

Menurut ukuran butiran bijih yang diolah, kayuhan batang penghubung dapat diubah dan kayuhan yang berbeda dapat dipilih untuk mendapatkan efek jig ging terbaik.Cara mengubah waktu pelubangan adalah dengan mengganti roda sabuk kulit kecil.Ada dua jenis waktu meninju: 322 kali/menit;420 denyut per menit.Metode pemilihan pukulan adalah melonggarkan sekrup dan mur yang disetel, menarik pin penempatan, dan memutar posisi relatif antara selongsong penyetel eksentrik dan poros eksentrik.Ada 11 goresan berbeda (0-25.3mm).

Karena penambahan ayakan di atas ayakan kerja, jig dapat digunakan untuk menangani bahan dengan ukuran partikel yang tidak rata.(Catatan: layar ini tidak dapat disediakan sesuai dengan persyaratan pesanan) bijih mentah yang dipilih dikirim ke ruang jig ging, karena agitasi diafragma, partikel bijih dalam medium dikelompokkan menurut berat jenisnya;Partikel bijih halus dan berat melalui celah dan saringan partikel lapisan buatan, dipasang di jig bucket storage, partikel bijih kasar dan ringan (mineral) bagian atas oleh aliran medium ke ujung mulut pelepasan saringan, karena posisi ruang jig terakhir adalah 50mm lebih rendah dari ruang jig sebelumnya, sehingga partikel bijih ringan meluap melalui pelat ekor ruang sebelumnya dan memasuki ruang terakhir, dan dijig lagi.Ketinggian posisi pelat ekor dapat disesuaikan dengan kebutuhan untuk mengontrol ukuran pelepasan bijih.Konsentrat dalam hopper penyimpanan dan pembuangan dibuang dari pipa pembuangan secara berkala.

3. Data teknis utama jig diafragma ember gandaPeralatan Pengolahan Bijih :

Spesifikasi produk dan parameter teknis:
