Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Kotak cuci | Kondisi: | Baru |
---|---|---|---|
Kamar jig: | 1-3 buah | Berat: | Depand, 130kg |
Jaminan: | 1 tahun | Model: | 100*150 Diaphragm jig |
Area ruang saringan: | 0,015 m² | Waktu terburu-buru: | 420/mnt |
Cahaya Tinggi: | Mining Jig Ore Dressing Equipment,3pcs Chamber Mining Jig,Mining Jig berkinerja tinggi |
Peralatan Pengolahan Bijih Washbox Jigging Di Mesin Penggiling Jig Penambangan
1.Ore Dressing Equipment jig deskripsi produk
Jigging jeda bijih milik menyesuaikan kembali operasi penyortiran, dengan air sebagai media pemisahan, menggunakan yang dipilih dalam proporsi perbedaan mineral gangue, melakukan penyortiran, jig milik diafragma, stroke dan kecepatan sesuai dengan proporsi yang dipilih mineral, dapat disesuaikan secara fleksibel, banyak digunakan dalam tungsten, timah, emas aluvial, hematit, besi coklat, mangan, titanium, antimon, timbal, tantalum, logam niobium seperti pemisahan gravitasi.
2. Ore Dressing Equipment jig Parameter produk

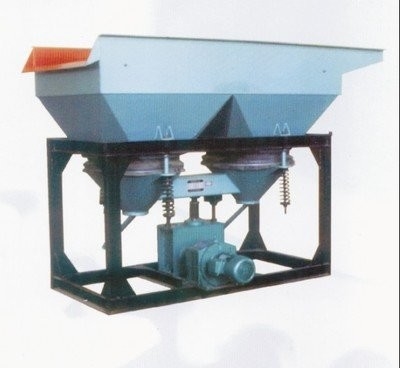

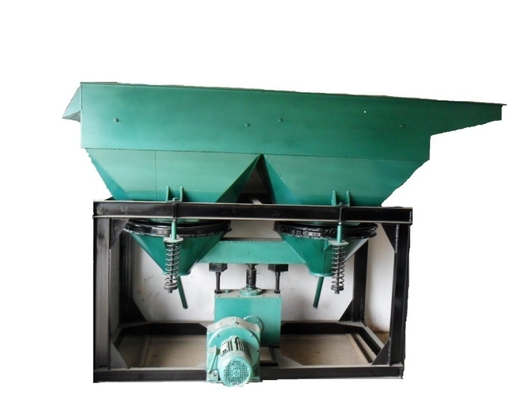

(1) Ikhtisar jig diafragma ember ganda
Jig diafragma ember ganda dibagi menjadi dua jenis permukaan jig kiri dan kanan.Jig ini adalah saringan tetap.Cocok untuk pemisahan bijih logam, seperti tungsten, placer yang mengandung emas, bijih timah, dll., Dapat digunakan untuk pemilihan bahan halus, juga dapat digunakan untuk pemilihan bahan kasar, ukuran partikel pengumpanan bijih maksimum 6-8mm, tetapi dalam kasus individual pemisahan placer, ukuran partikel maksimum 12mm.
(2) Struktur dan instruksi penggunaan jig diafragma ember ganda
Struktur jig diafragma ember LTS300 × 450 ganda terdiri dari: badan pesawat, perangkat transmisi, pemisah air, diafragma dan kait dan bagian utama lainnya, bodi memiliki dua ukuran hopper, masing-masing hopper diafragma dibagi menjadi area jig dan area diafragma dengan bagian bawah partisi.proses jig ging tergantung pada diafragma karet untuk gerakan bolak-balik naik turun yang disebabkan oleh medium (air) untuk dilakukan.Motor menggerakkan roda kulit besar melalui sabuk segitiga untuk berputar, sehingga batang penghubung pada poros eksentrik bergerak ke atas dan ke bawah, dan lengan ayun yang terhubung dengan batang penghubung juga bergerak ke atas dan ke bawah, dan ada dua batang penghubung di lengan ayun terhubung ke diafragma karet, sehingga diafragma naik turun gerakan bolak-balik, jig ging.
Menurut ukuran butiran bijih yang diolah, kayuhan batang penghubung dapat diubah dan kayuhan yang berbeda dapat dipilih untuk mendapatkan efek jig ging terbaik.Cara mengubah waktu pelubangan adalah dengan mengganti roda sabuk kulit kecil.Ada dua jenis waktu meninju: 322 kali/menit;420 denyut per menit.Metode pemilihan stroke adalah melonggarkan sekrup dan mur yang disetel, menarik pin penempatan, dan memutar posisi relatif antara selongsong penyetel eksentrik dan poros eksentrik.Ada 11 goresan berbeda (0-25.3mm).
Karena penambahan ayakan di atas ayakan kerja, jig dapat digunakan untuk menangani bahan dengan ukuran partikel yang tidak rata.(Catatan: layar ini tidak dapat disediakan sesuai dengan persyaratan pesanan) bijih mentah yang dipilih dikirim ke ruang jig ging, karena agitasi diafragma, partikel bijih dalam medium dikelompokkan menurut berat jenisnya;Partikel bijih halus dan berat melalui celah dan saringan partikel lapisan buatan, dipasang di jig bucket storage, partikel bijih kasar dan ringan (mineral) bagian atas oleh aliran medium ke ujung mulut pelepasan saringan, karena posisi ruang jig terakhir adalah 50mm lebih rendah dari ruang jig sebelumnya, sehingga partikel bijih ringan meluap melalui pelat ekor ruang sebelumnya dan memasuki ruang terakhir, dan dijig lagi.Ketinggian posisi pelat ekor dapat disesuaikan dengan kebutuhan untuk mengontrol ukuran pelepasan bijih.Konsentrat dalam hopper penyimpanan dan pembuangan dibuang dari pipa pembuangan secara berkala.
3.Peralatan Pengolahan BijihData teknis utama jig diafragma ember ganda :
Spesifikasi produk dan parameter teknis:
SPESIFIKASI MODEL | Kamar jig |
Area ruang layar (m²) |
Ukuran makan (mm) | Kapasitas produksi (t / jam) | Panjang pukulan(mm) | Waktu pukulan (kali/menit) | Menambahkan air (t/h) |
(kg/cm²) |
Motor | Berat (kg) | |
Jenis | Daya (KW) | ||||||||||
100×150 Jig diafragma |
1 | 0,015 | -3 | 0,018-0,6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
300×450 Jig diafragma ruang ganda |
2 | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000 Downmoving jig berbentuk kerucut |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0,6-2 | Y100L-6 | 1.5 | 1700 |
370×360 Downmoving jig diafragma berbentuk kerucut |
2 | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
Jig diafragma bergerak sisi trapesium kulit yang berfungsi | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 |
Peralatan Pengolahan Bijih Washbox Jigging Di Mesin Penggiling Jig Penambangan
