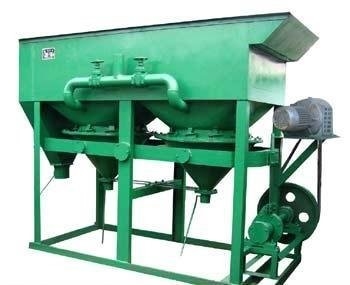

Peralatan Pengolahan Bijih Pertambangan Mesin Jigging Kotak Cuci Gravitasi
1.Peralatan pengelasan bijihDeskripsi produk jig
Jigging istirahat bijih milik untuk menyesuaikan kembali operasi pemisahan, dengan air sebagai media pemisahan, menggunakan yang dipilih dalam proporsi gangue mineral perbedaan, melakukan pemisahan,Jig milik diafragma, stroke dan kecepatan sesuai dengan proporsi mineral yang dipilih, dapat disesuaikan secara fleksibel, banyak digunakan dalam tungsten, timah, emas aluvial, hematite, besi cokelat, mangan, titanium, antimon,timbal, tantalum, logam niobium seperti pemisahan gravitasi.
2.Peralatan pengelasan bijihMesin JiggingSpesifikasi jig gelombang gigi gergaji dan parameter rinci adalah sebagai berikut:
Gergaji gelombang gigi gergaji adalah salah satu peralatan kunci keuntungan gravitasi. karena kapasitas pengolahannya yang besar, rentang ukuran pemisahan yang luas, pemulihan tinggi, efek yang baik,digunakan secara luas dalam pemisahan emas pasir, timah, wolfram, timbal, seng, antimon, mangan, berlian, bijih besi dan tambang metalurgi nonferrous lainnya dan kapal penambangan emas.5-2 jenis gigi gergaji gelombang partikel besar jig dari jenis produk ini, ukuran partikel maksimum dari feed bijih dapat mencapai 30MM, menggunakan layar pada layar untuk membuang bijih.Ini memiliki keuntungan dari berbagai ukuran besar bijih dan secara signifikan mengurangi pasokan air di bawah layar.
Jig tradisional sebagian besar didorong oleh eksentrisitas keliling, dan kurva pulsasi jignya sebagian besar sinusoid.Karena kecepatan air naik dan turun dan waktu tindakan yang dihasilkan oleh gerakan diafragma pada dasarnya sama, tidak kondusif untuk longgar lapisan tempat tidur jig dan stratifikasi partikel bijih sesuai dengan gravitasi spesifik, sehingga mempengaruhi rasio pemisahan dan tingkat pemulihan peralatan.

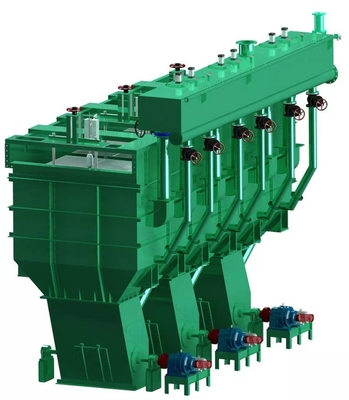

Zigzag wave jig adalah peralatan pemisahan gravitasi hemat energi yang dikembangkan dan ditingkatkan berdasarkan jig tradisional sesuai dengan hukum stratifikasi teoritis lapisan tempat tidur jig.Kurva pulsasi jiggingnya adalah zigzag, yang membuat aliran naik lebih cepat daripada aliran turun: waktu naik pendek dan waktu turun panjang;Ini mengatasi cacat gelombang sinusoidal dan berdenyut kurva jig di naik dan turun aliran air dan waktu tindakan yang sama, meningkatkan kelonggaran tempat tidur, mengurangi efek inhalasi, membuat partikel bijih berat di mineral sepenuhnya menetap,dan sangat meningkatkan kapasitas rasio pemisahan dan tingkat pemulihan peralatanDibandingkan dengan jig sinusoidal, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%, konsumsi air berkurang sebesar 30%-40%, luas lantai berkurang sebesar 1/3, dan stroke dapat disesuaikan,karena motor penyesuaian elektromagnetik digunakan untuk menyeret pukulan dapat penyesuaian steplessKinerjanya telah mencapai tingkat canggih domestik dan merupakan salah satu peralatan pemisahan gravitasi hemat energi yang ideal saat ini.
3.Peralatan pengelasan bijih pertambanganData teknis utama jig diafragma ember ganda:
Spesifikasi produk dan parameter teknis:
| Model SPEC |
Kamar Jig |
Ruang layar
(m2)
|
Ukuran pakan ((mm) |
Kapasitas produksi ((t/h) |
Panjang pukulan(mm) |
Waktu stroke
(waktu/menit)
|
Menambahkan watt (t/jam) |
Tekanan hidraulik
(kg/cm2)
|
Motor |
Berat (kg) |
| Jenis |
Kekuatan (KW) |
|
100×150
Diafragma jig
|
1 |
0.015 |
-3 |
0.018-0.6 |
- |
420 |
- |
Satu satu.5 |
Y80L-4 |
0.55 |
130 |
|
300×450
Jig diafragma ruang ganda
|
2 |
0.27 |
- 12 |
3-6 |
0-26 |
322 |
2-4 |
Satu satu.5 |
Y90S-4 |
1.1 |
745 |
|
1000 × 1000
Jig kerucut bergerak ke bawah
|
2 |
2 |
1-5 |
10-25 |
0-26 |
200 sampai 350 |
60-80 |
0.6-2 |
Y100L-6 |
1.5 |
1700 |
|
370×360
Jig diafragma kerucut bergerak ke bawah
|
2 |
0.274 |
6 |
1-3 |
5-25 |
200-250 |
2-5 |
- |
Y90S-4 |
1.1 |
240 |
| Pengolahan kulit trapezoidal sisi bergerak diafragma jig |
3 |
2.7 |
-3 |
12.5-37.5 |
13-21 |
170-230 |
60-90 |
2 |
Y90S-4 |
1.1 |
2000 |
| 670×920jig |
2 |
1.44 |
4-8 |
7-10 |
18-24 tahun |
240 sampai 300 |
|
|
|
|
|
