Nama: | Mesin derek tenggelam | Model: | JZ-10/600 |
---|---|---|---|
Kapasitas tali (M): | 600 | Struktur: | Sistem Konveyor |
merek: | ZTIC | Tenaga motor: | 22KW |
Tegangan motor: | 380V | Jaminan: | 12 bulan |
Cahaya Tinggi: | Mengangkat Winch Tenggelam Dengan Baik,Winch Lifting Variasi Beban Besar,Winch Lifting 22kw |

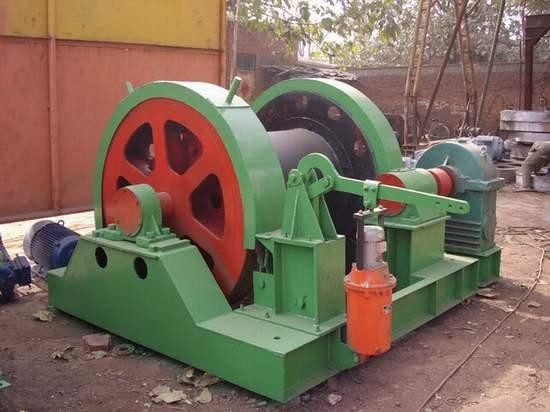

Conveying Hoisting Machine Lifting Winch Sumur Tenggelam Dengan Variasi Beban Besar
1. Cmesin pengangkat onveyingParameter winch tenggelam:
Model |
Ketegangan statis maksimum tali kawat (KN) |
Kapasitas tali (M) |
Kecepatan tali kawat (m/min) | Diameter tali kawat (mm) | Motor | Dimensi (L*W*H)(mm) |
Berat (kg) |
||
Cepat | lambat | Daya (kw) |
Tegangan (V) |
||||||
JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. Tinjauan struktur winch yang tenggelamCmesin pengangkat onveying
Struktur winch seri ini adalah tipe belitan, yang terutama terdiri dari perangkat spindel, peredam, kopling elastis dengan roda rem, rem kerja, rem pengaman, rangka, motor dan bagian lainnya.
(1) Perangkat spindel
Perangkat spindel meliputi: spindel, roda gigi, drum, roda rem, dudukan bantalan dan bantalan, dll. Drum dihubungkan dengan roda gigi dan roda rem dengan selongsong dan baut tembaga, dan roda gigi dihubungkan dengan poros utama dengan kunci , jadi poros utama hanya berputar dengan drum dan tidak mentransfer torsi.Arah keluar dari tali kawat ke atas.
(2) peredam
Reducer adalah penggunaan spherical worm gear pair deceleration, plus pergantian gigi.Ubah posisi cepat dan lambat dari pegangan pergantian gigi, yang dapat mengubah dua kecepatan cepat dan lambat.Winch 10-ton barel ganda memiliki satu set sistem diferensial, pegangan diferensial ditempatkan pada posisi lurus, kecepatan dua roda gigi poros keluaran peredam identik;Jika pegangan diferensial ditempatkan pada posisi diferensial, kedua roda gigi dapat menghasilkan putaran relatif, yaitu aksi diferensial.
(3) Rem bekerja
Rem kerja menggunakan rem tipe ubin, nyalakan motor, aktuator elektro-hidraulik untuk melonggarkan rem, hentikan motor dengan rem gaya pegas.
(4) Rem pengaman
Rem penuh untuk tipe ubin mengambang, dengan berat palu ke bawah untuk pengereman, rem longgar aktuator elektrohidraulik.
3.Cmesin pengangkat onveyingPenggunaan winch tenggelam:
Derek pengeboran seri JZ terutama digunakan di tambang batu bara, tambang logam dan suspensi poros penggalian tambang non-logam, pompa air, pipa air, pipa grouting, saluran udara dan peralatan penggerak lainnya serta tali stabilitas tegangan.Winch terutama digunakan untuk mengganti tali ekor yang terhubung di antara dua kandang kerekan;Dan untuk mengganti tali pipih terbaik, bisa juga digunakan sebagai poros winch, kinerjanya sama dengan poros.
4. Seri Produkdari winch yang tenggelamCmesin pengangkat onveying:
(1) Mesin derek tenggelam JKZ laras tunggal
(2) winch tenggelam 2JKZ laras ganda
