Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Jig Partikel Besar | Kondisi: | Baru |
|---|---|---|---|
| Jenis: | Peralatan Rias Bijih | Aplikasi: | batu dan bahan curah |
| Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
| Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
| Stroke: | 0-26 mm | Area Layar: | 0,015-2,7 m² |
| Bobot: | 130-2000 kg | Kekuasaan: | 0,55-1,5 kw |
| Cahaya Tinggi: | Jig Diafragma Partikel Besar,Jig Diafragma Partikel 12mm,Pemisah Jigging Diafragma 12mm |
||
Peralatan Ganti Bijih Jig Partikel Besar Ukuran Umpan Maksimum 12mm
1. Pengenalan dasar jig
Jig diafragma ember ganda dibagi menjadi dua jenis: mesin tipe kiri dan permukaan jig tipe kanan.Jig ini adalah saringan tetap.Sangat cocok untuk pemisahan bijih logam, seperti placer yang mengandung tungsten dan emas, bijih timah selektif, dll. Dapat digunakan untuk bahan berbutir halus dan berbutir kasar.Dalam kasus individual penyortiran placer, ukuran partikel maksimum adalah 12mm.
2. Parameter teknis Peralatan Ore Dressing
| Model |
Area layar (m²) |
Ukuran partikel makan (mm) |
Kapasitas (th) |
pukulan (mm) |
Menyiram (kali/menit) |
Tambahkan air (ton jam) |
Tekanan air (kg/cm²) |
Motor utama |
Bobot (kg) |
|
| Model | Daya (KW) | |||||||||
| 100 × 150 Diafragma Jig | 0,015 | -3 | 0,018-0,6 | - | 420 | - | 1-1,5 | Y80L-4 | 0,55 | 130 |
| 300 × 450 Jig Diafragma Kamar Ganda | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1,5 | Y90S-4 | 1.1 | 745 |
| 1000 × 1000 Jig kerucut yang bergerak ke bawah | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0,6-2 | Y100L-6 | 1.5 | 1700 |
| 370 × 360 Gerak bawah kerucut-diafragma jig | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| Jig Diafragma Gerak Samping Trapesium Kulit Industri | 2.7 | -3 | 12,5-37,5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. Struktur dan Petunjuk Penggunaan
Struktur jig diafragma double-bucket LTS300 × 450 terdiri dari bagian-bagian utama seperti bodi, perangkat transmisi, pemisah air, diafragma, dan stopcock.Ini dibagi menjadi dua bagian, area jigging dan area diafragma.Proses jigging dilakukan dengan pengadukan medium (air) yang disebabkan oleh gerakan bolak-balik diafragma karet ke atas dan ke bawah.Motor menggerakkan puli besar untuk berputar melalui V-belt, sehingga batang penghubung pada poros eksentrik bergerak ke atas dan ke bawah, dan lengan ayun yang terhubung dengan batang penghubung ini juga bergerak ke atas dan ke bawah.Ada dua batang penghubung lainnya di rocker arm yang menghubungkan diafragma karet, sehingga diafragma bisa bolak-balik ke atas dan ke bawah.Berolahraga, joging.
Menurut ukuran partikel bijih yang akan diproses, waktu langkah batang penghubung dapat diubah dan langkah yang berbeda dapat dipilih untuk mendapatkan efek jigging terbaik.Cara mengganti stroke adalah dengan mengganti katrol kecil.Ada dua pukulan: 322 kali/menit;420 kali/menit.Metode pemilihan stroke adalah untuk melonggarkan sekrup dan mur yang disetel, menarik pin pemosisian, dan memutar posisi relatif antara selongsong penyetelan eksentrik dan poros eksentrik.Ada 11 goresan berbeda (0-25,3mm).
Karena saringan ditambahkan di atas saringan kerja, mesin jig dapat digunakan untuk menangani bahan dengan ukuran partikel yang tidak rata.(Catatan: layar ini mungkin tidak disuplai sesuai dengan persyaratan pesanan) Setelah bijih mentah yang dipilih dikirim ke ruang jigging, partikel bijih distratifikasi dalam medium sesuai dengan berat jenisnya karena agitasi diafragma;partikel bijih halus dan berat melewati celah antara partikel tempat tidur buatan Dan lubang saringan, partikel bijih kasar dan ringan (mineral) di lapisan atas disapu ke port pembuangan di ujung saringan oleh aliran sedang, karena jig chamber belakang lebih rendah dari jig chamber depan.50mm, sehingga partikel bijih ringan meluap melalui pelat ekor ruang depan dan masuk ke ruang belakang, dan dijig lagi.Ketinggian pelat ekor dapat disesuaikan sesuai kebutuhan untuk mengontrol jumlah bijih yang dibuang.Konsentrat dalam ember penyimpanan secara teratur dibuang oleh pipa pembuangan.
Benefisiasi jig adalah operasi penyortiran alur yang dalam.Ini menggunakan air sebagai media benefisiasi, dan menggunakan perbedaan berat jenis mineral yang dipilih untuk gangue untuk penyortiran.Mesin jig sebagian besar tipe diafragma, dan stroke dan jumlah stroke didasarkan pada berat jenis mineral yang dipilih., dapat disesuaikan secara fleksibel, banyak digunakan dalam pemanfaatan gravitasi tungsten, timah, emas placer, hematit, limonit, mangan, titanium, antimon, timah, tantalum, niobium dan logam lainnya.
4. Lingkup penerapan jig
Ada banyak model jig.AM30 Jig adalah jig partikel besar.Banyak digunakan dalam gravitasi benefisiasi tungsten, timah, emas placer, hematit, limonit, mangan, titanium, antimon, timah, tantalum, niobium dan logam lainnya.Sesuai dengan kebutuhan pengguna, kami dapat memproduksi LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 dan model jig lainnya.
6109 Trapesium Jig Trapesium Jig memiliki kapasitas pemrosesan 20-30T per jam.
Jig gelombang gigi gergaji JT1070-2 memiliki keunggulan dalam menghemat air dan energi serta meningkatkan pemulihan partikel dan mineral halus.Hal ini banyak digunakan dalam peleburan tungsten, timah, emas, besi, mangan, titanium, adze, kromium, belerang dan berbagai paduan.Ekstraksi terak logam, dll.
Mesin jig LTA-1010/2 terutama digunakan untuk memproses tungsten, timah, antimon, dan bijih lainnya dalam benefisiasi.
Mesin jig LTP34/2 banyak digunakan dalam jig benefisiasi tungsten, timah, emas, besi, timbal, seng, mangan, dan logam berat lainnya.

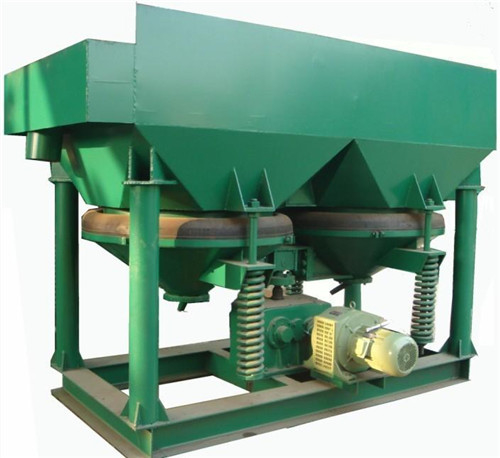

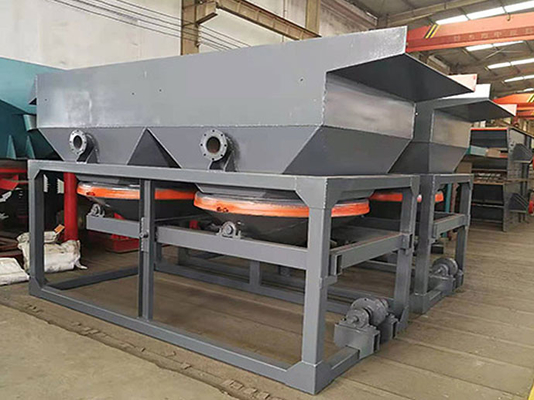

5. Penjelasan foto Peralatan Ore Dressing
