Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | parasut spiral | Kondisi: | Baru |
---|---|---|---|
Jenis: | Peralatan Rias Bijih | Aplikasi: | batu dan bahan curah |
Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
Cahaya Tinggi: | Bahan Massal Gravity Spiral Chute,No Moving Gravity Spiral Chute,Konfigurasi Spiral Chute yang Nyaman |
Spiral Chute Ore Dressing Equipment Tidak Ada Bagian yang Bergerak Konfigurasi Nyaman
1. Ruang lingkup penerapan parasut spiral
Sangat cocok untuk menyortir besi, timah, tungsten, tantalum, niobium, emas, batu bara, monasit, rutil, zirkon dan mineral logam dan non-logam lainnya dengan berat jenis yang cukup.
2. Parameter teknis Peralatan Ore Dressing
Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diameter luar (mm) | 1200 | 900 | 600 | 400 | |
Nada (mm) | 900,720, 540 | 675 , 540, 405 | 450 , 360 , 270 | 240 , 180 | |
Rasio jarak terhadap diameter (pitch/diameter) | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,6 , 0,45 | |
Kemiringan lateral (derajat) | 9° | 9° | 9° | 9° | |
Maksimum per unit | 4 | 4 | 3 | 2 | |
Jumlah kepala spiral yang dipasang | 0.3-.0.03 | 0.3-.0.03 | 0,2-0,02 | 0,2-0,02 | |
Ukuran bijih umpan (mm) | 25-55 | 25-55 | 25-55 | 25-55 | |
Konsentrasi makan (%) | 4-6 | 2-3 | 0.8-1.2 | 0,15-0,2 | |
Diameter | L(mm) | 1360 | 1060 | 700 | 460 |
P(mm) | 1360 | 1060 | 700 | 460 | |
Hmm) | 5230 | 4000 | 2600 | 1500 | |
Berat (kg) | 600 | 400 | 150 | 50 |
3. Prinsip kerja parasut spiral
Pembagi ditempatkan secara bebas pada salib (atau tripod) dari meja penyangga.Pulp yang seragam secara perlahan diumpankan ke permukaan alur spiral melalui alur pengumpanan yang dipasang di ujung kepala alur spiral untuk penyortiran.Ujung alur spiral dilengkapi dengan alur pencegat produk tipe blok katup, yang membagi produk yang disortir menjadi tiga (atau empat) tingkatan dalam arah radial.Lebar cut-off setiap produk dapat diubah dengan menyesuaikan posisi blok katup.Bucket pengumpulan produk adalah silinder annular konsentris, yang mengumpulkan dan mengekspor aliran bijih multi-kepala yang dicegat secara terpisah.Penampang saluran spiral, perubahan kemiringan kurva sangat cocok untuk pemilihan bahan partikel halus.Peralatan pemrosesan mineral memiliki keunggulan struktur sederhana, tidak ada bagian yang bergerak, ringan, tidak berisik, konfigurasi yang nyaman, pemasangan dan pemeliharaan.
4. Karakteristik struktural parasut spiral
Parasut spiral plastik yang diperkuat serat kaca terdiri dari enam bagian: pengumpan, pengumpan bijih, alur spiral, alur pencegat produk, ember pengumpul produk dan braket alur (termasuk salib atau tripod).Alur heliks yang dibentuk oleh serpihan heliks adalah komponen utama.Potongan spiral terbuat dari plastik yang diperkuat serat kaca (plastik yang diperkuat serat kaca) dan dihubungkan bersama oleh baut.Permukaan alur spiral yang dipilih memiliki lapisan tahan aus prefabrikasi.Peralatan pengolahan mineral memiliki keunggulan ringan, ketegasan dan daya tahan.Bagian atas alur spiral dilengkapi dengan pengumpan bijih multi-pipa dan bijih yang didistribusikan secara merata, yang mudah dikendalikan.

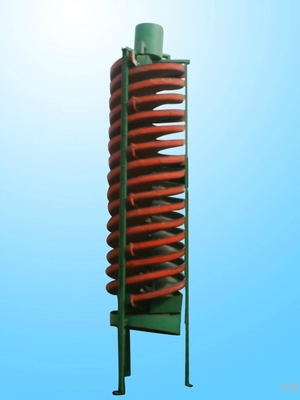

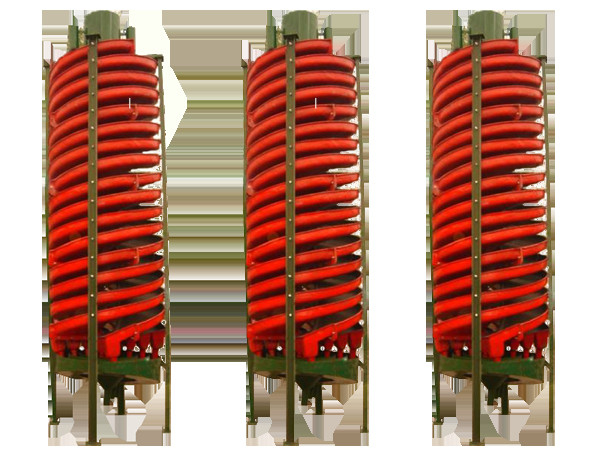

5. Penjelasan foto Peralatan Ore Dressing
