Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Pabrik Bahan Baku | Kondisi: | Baru |
|---|---|---|---|
| Jenis: | Pabrik Penggilingan Bijih | Aplikasi: | batu dan bahan curah |
| Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
| Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
| Cahaya Tinggi: | Pabrik Bola Bijih Bahan Baku,Pabrik Bola Bijih 220 T / D,Pabrik Bola Bijih 15T / D |
||
Pabrik Bahan Baku Pabrik Penggilingan Bijih Output 15-220 T/D Kontrol PLC
1. Spesifikasi dan model pabrik bahan baku
Pabrik tabung untuk produksi semen: Spesifikasi pabrik bahan baku dan pabrik semen berkisar dari 2.2x6.5 hingga 4.6 x 14.0m, dengan total 46 spesifikasi.Outputnya adalah 15～220 t/hari.
2. Karakteristik teknis pabrik bahan baku
(1) Bentuk transmisi yang digunakan oleh pabrik drum termasuk leaflet tepi, penggerak tengah, penggerak tepi meshing multi-titik, dll.;bentuk penggerak termasuk motor asinkron + peredam + pinion + roda gigi besar dan motor sinkron + kopling udara + pinion + roda gigi besar;
(2) Secara umum, metode dukungan bantalan tekanan statis dan dinamis di kedua ujungnya diadopsi, dan bantalan 'tipe rocker' kontak 1200 baris yang diselaraskan sepenuhnya tertutup digunakan.Dukungan tekanan statis penuh;
(3) Roda gigi terbuka yang besar dirancang sesuai dengan standar AGMA Amerika, dilengkapi dengan penutup roda gigi yang disegel dan andal, dan dilengkapi dengan perangkat pelumas semprot otomatis gliserin;
(4) Silinder adalah bagian penting dari pabrik, dan komputer digunakan untuk melakukan analisis elemen hingga untuk memastikan keandalan penggunaannya;
(5) Pabrik besar dan menengah dilengkapi dengan perangkat penggerak lambat;
(6) Pabrik besar dan menengah dilengkapi dengan stasiun pelumasan tekanan tinggi dan rendah;
(7) Sistem kontrol dan perlindungan mengadopsi kontrol PLC.
3. Parameter teknis pabrik penggilingan bijih
| TIDAK. | Model(m) | Kapasitas (t / jam) | Revolusi pabrik | Ukuran pakan (mm) | Pemuatan bodi abrasif | Volume efektif | Motor utama | Ukuran | Berat (T) | |||
| Daya (kw) | Tegangan (V) | L | W | H | ||||||||
| 1 | 2.2 × 6.5 | 15-16 | 22 | 20 | 22 | 18 | 320 | 6000 | 12280 | 5390 | 4210 | 52 |
| 2 | 2.2×8 | 30 | 20.8 | 25 | 45 | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |
| 3 | 2.2×11 | 22-25 | 21 | 25 | 56 | 36 | 630 | 6000 | 24080 | 4540 | 3229 | 106 |
| 4 | 2.2×11 | 22-25 | 21.5 | 25 | 40～45 | 43 | 500 | 6000 | 2002 | 6512 | 4960 | 105 |
| 5 | 2.2×13 | 29-30 | 21.5 | 25 | 60 | 43 | 630 | 6000 | 26183 | 4540 | 3229 | 118.4 |
| 6 | 2.2×13 | 24-25 | 21.5 | 25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 113 |
| 7 | 2.2×13 | 40-46 | 19 | 25 | 65 | 50 | 800 | 6000 | 27540 | 4540 | 3415 | 134 |
| 8 | 2.2×13 | 40 | 18.9 | 25 | 65 | 50 | 800 | 6000 | 27345 | 6040 | 3620 | 145 |
| 9 | 2.6×13 | 43-50 | 19.4 | 20 | 80 | 60 | 1000 | 10000 | 20973 | 5616 | 5675 | 152,3 |
| 10 | 2.6×13 | 43-50 | 19.4 | 20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 |
| 11 | 3×9 | 36-42 | 17.8 | 15 | 70-80 | 1000 | 6000 | 23285 | 5965 | 3878 | 136.6 | |
| 12 | 3×11 | 60-65 | 17.4 | 25 | 90-100 | 69 | 1250 | 6000 | 28000 | 5720 | 3672 | 180 |
| 13 | 3×12 | 55-58 | 17.7 | 20 | 95-100 | 76 | 1250 | 6000 | 30800 | 5720 | 3900 | 198.6 |
| 14 | 3.2×7+1.8 | 48-53 | 18 | 20 | 55-58 | 44.5 | 1000 | 6000 | 24700 | 5120 | 4230 | 167.5 |
| 15 | 3.2×10 | 55 | 17.83 | 20 | 65 | 44.5 | 1000 | 6000 | 5300 | 186.9 | ||
| 16 | 3.4×7+1.8 | 54 | 16.9 | 20 | 65 | 51.5 | 1000 | 6000 | 22075+a | 5120 | 4230 | 184.4 |
| 17 | 3.4×7.5+1.8 | 60 | 16.9 | 20 | 70 | 54.58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214～217,5 |
| 18 | 3,5 × 10 | 75 | 16.69 | 20 | 80 | 64.6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 |
| 19 | 3,8 × 9 | 90-95 | 16,5 | 15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256,3 |
| 20 | 3.8×8.5+3.5 | 90 | 16,5 | 20 | 100 | 89,4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305.6 |
| 21 | 4.6×8.5+3.5 | 150 | 15 | 20 | 150 | 89,4 | 2800 | 21739 | 6990 | 9000 | 310.7 | |
| 22 | 4.6×10+3.5 | 190 | 15 | 25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352** | |
| 23 | 4.6×9.5+3.5 | 185 | 15.2 | 25* | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298** |
| 24 | 4.6×14 | 185-220 | 15 | 210 | 185 | 4200 | 23200 | 11934 | 6370 | 31 | ||
| *95% lulus;**Tidak termasuk transmisi dan penggilingan berat badan | ||||||||||||
4. Pengenalan dasar penggilingan bahan baku
Ball mill bahan baku terutama digunakan untuk penggilingan produk jadi dan bahan baku di pabrik semen.Ini dapat digunakan untuk penggilingan aliran terbuka, dan juga cocok untuk penggilingan aliran sirkulasi yang dikombinasikan dengan pemisah bubuk.
Pabrik bola bahan baku memiliki karakteristik kemampuan beradaptasi yang kuat terhadap bahan, produksi berkelanjutan, rasio penghancuran besar, dan penyesuaian kehalusan produk penggilingan yang mudah.Ini dapat diproduksi baik kering atau basah, atau dapat digiling dan dikeringkan pada saat yang bersamaan.

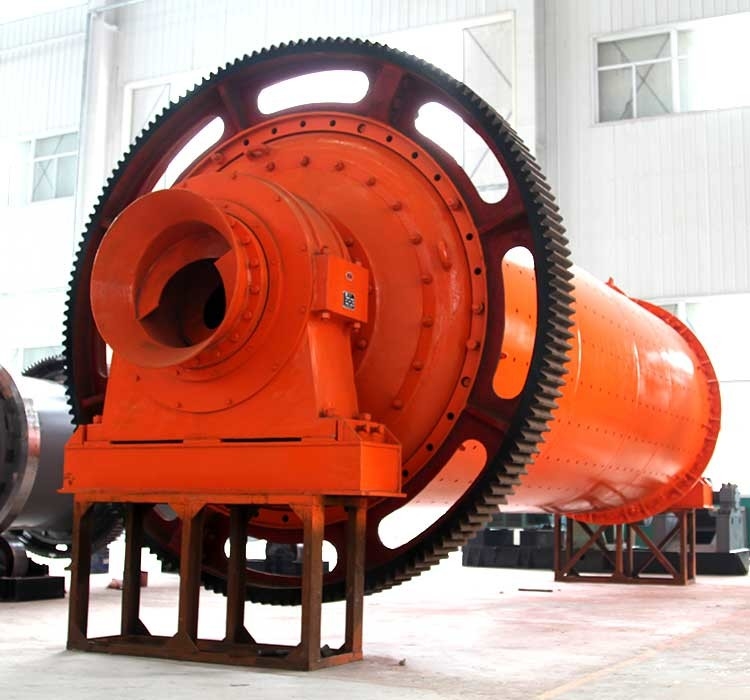

5.Penjelasan foto pabrik penggilingan bijih
