Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Mesin gerinda | Kondisi: | Baru |
|---|---|---|---|
| Jenis: | Pabrik Penggilingan Bijih | Aplikasi: | batu dan bahan curah |
| Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
| Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
| Cahaya Tinggi: | 25 Pabrik Penggilingan Bijih TPH,Pabrik Penggilingan Bijih 18 TPH,Mesin Penggiling Bijih 25 TPH |
||
Mesin Penggiling Pabrik Penggilingan Bijih Kontrol PLC Standar AGMA Amerika
1. Pengenalan dasar mesin penggiling
Grinding mill adalah peralatan utama dalam proses pelletizing.Ini menangani bahan dengan kadar air 8% hingga 13%, sehingga bahan tercampur dan halus sepenuhnya, dan luas permukaan partikel material meningkat.Penggunaan pabrik penggilingan dapat mempersingkat proses produksi pelet, menghemat konsumsi energi peralatan, dan meningkatkan kualitas pelet dan tingkat pemulihan logam, meningkatkan kondisi tenaga kerja dan kondisi perlindungan lingkungan, dll., sehingga telah dipromosikan dengan cepat dalam pembuatan pelet proses.
2. Karakteristik teknis dari mesin penggiling
(1) Bentuk transmisi yang digunakan oleh pabrik drum termasuk leaflet tepi, penggerak tengah, penggerak tepi meshing multi-titik, dll.;bentuk penggerak termasuk motor asinkron + peredam + pinion + roda gigi besar dan motor sinkron + kopling udara + pinion + roda gigi besar;
(2) Secara umum, metode dukungan bantalan tekanan statis dan dinamis di kedua ujungnya diadopsi, dan bantalan 'tipe rocker' kontak 1200 baris yang diselaraskan sepenuhnya tertutup digunakan.Dukungan tekanan statis penuh;
(3) Roda gigi terbuka yang besar dirancang sesuai dengan standar AGMA Amerika, dilengkapi dengan penutup roda gigi yang disegel dan andal, dan dilengkapi dengan perangkat pelumas semprot otomatis gliserin;
(4) Silinder adalah bagian penting dari pabrik, dan komputer digunakan untuk melakukan analisis elemen hingga untuk memastikan keandalan penggunaannya;
(5) Pabrik besar dan menengah dilengkapi dengan perangkat penggerak lambat;
(6) Pabrik besar dan menengah dilengkapi dengan stasiun pelumasan tekanan tinggi dan rendah;
(7) Sistem kontrol dan perlindungan mengadopsi kontrol PLC.
3. Parameter teknis pabrik penggilingan bijih
| TIDAK. | Proyek | Satuan | Nbanyak | |||||
| 1 | Model | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Diameter dalam silinder | mm | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Panjang Kerja Silinder | mm | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Kapasitas Efektif Silinder | m3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | Muatan maksimum | Bahan | t | 3.4 | 5 | 6 | 8.7 | 11.3 |
| Bola baja | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Revolusi Kerja Silinder | r/mnt | 21.95 | 19.28 | 16,5 | 15.47 | 14.3 | |
| 7 | Kapasitas | th | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Kekuasaan | kw | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Rasio Kecepatan Peredam Utama | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
| 10 | Berkendara Lambat | Kekuasaan | kw | 11 | 11 | 11 | 11 | |
| Rasio Kecepatan Peredam | 90 | 500 | 355 | 90 | ||||
| Revolusi Keluaran | r/mnt | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 11 |
Pengumpan sekrup (Juga tersedia untuk pengumpanan sabuk) |
Kekuasaan | kw | 11 | 22 | 22 | 22 | 30 |
| Revolusi Keluaran | r/mnt | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| Rasio Kecepatan | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Dimensi (L × W × H) | mm | 10970× 5625 × 4055 |
15400× 6685 × 4885 |
13400× 7250 × 5700 |
15473× 7707 × 6280 |
16400× 8738×7590 |
|
| 13 | Berat mesin (tidak termasuk motor dan kontrol elektronik) | t | 63 | 92 | 122.1 | 135 | 180 | |
| Catatan: 1. Berat mesin tidak termasuk berat motor, kontrol listrik, stasiun oli tipis dan media penggilingan. | ||||||||
4. Prinsip kerja mesin penggiling
Ketika silinder digerakkan oleh roda gigi besar perifer untuk berputar, material dipengaruhi oleh bola baja sedang penggilingan, dan penggilingan antara bola dan bola dan antara bola dan pelat lapisan silinder sepenuhnya memperlihatkan permukaan material yang baru. , dan tercampur sempurna.Ini dibuang dari pabrik melalui lubang pembuangan dan memasuki proses selanjutnya.Mesin ini dapat secara efektif mengurangi jumlah bentonit yang ditambahkan dan meningkatkan kekuatan bola hijau.

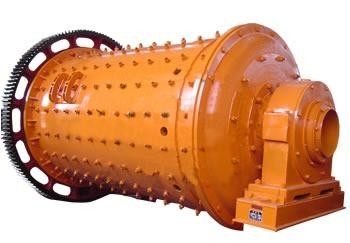

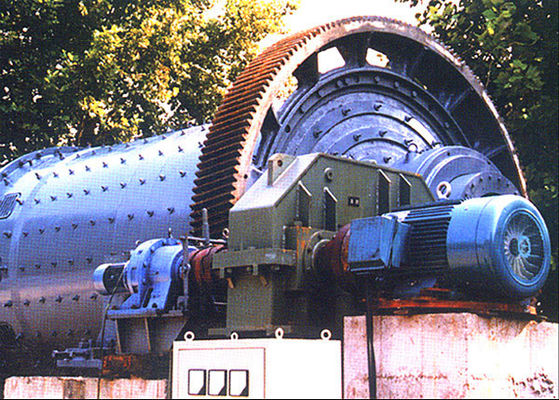

5. Penjelasan foto pabrik penggilingan bijih
