Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Raymond Mill | Kondisi: | Baru |
---|---|---|---|
Jenis: | Pabrik Penggilingan Bijih | Aplikasi: | batu dan bahan curah |
Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
Cahaya Tinggi: | Pabrik Penggilingan Bijih Pakan 30mm,Pabrik Raymond Pakan 30mm,Pabrik Raymond Untuk Pemurnian |
Raymond Mill Ore Grinding Mill Perangkat Ukuran Umpan 30mm Untuk Pemurnian
1. Struktur utama pabrik Raymond
Struktur mesin terutama terdiri dari mesin utama, penganalisis, kipas, pemisah siklon produk jadi, pemisah siklon bubuk halus dan saluran udara.Di antara mereka, mesin utama terdiri dari bingkai, volute saluran masuk udara, bilah, rol gerinda, cincin gerinda, dan penutup.
2. Prinsip kerja pabrik Raymond
Saat bekerja, bahan yang akan dihaluskan dimasukkan ke dalam mesin dari hopper pengumpanan di sisi penutup mesin, dan bergantung pada perangkat rol gerinda yang tergantung pada bingkai bunga prem dari mesin utama untuk berputar di sekitar sumbu vertikal, dan pada saat yang sama berputar sendiri, karena gaya sentrifugal selama rotasi, rol gerinda berayun ke luar dan menekan cincin gerinda, sehingga sekop mengambil material dan mengirimkannya di antara rol gerinda dan cincin gerinda.
3. Parameter teknis pabrik penggilingan bijih
Model pabrik Raymond dan parameter teknis | ||||||
model | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
parameter | ||||||
Ukuran partikel umpan (mm) | 30 | 25 | 25 | 20 | 15 | 15 |
Ukuran partikel jadi (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Pergeseran produksi kehalusan material yang berbeda (t) | 16-120 | 8-60 | 4-45 | 1,5-20 | 1-18 | 0,5-8 |
Kecepatan poros tengah (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
Diameter cincin gerinda (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Diameter rol (mm) | 450 | 410 | 320 | 260 | 210 | 140 |
Tinggi rol (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
motor tuan rumah | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motor kipas angin | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motor Penganalisis | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Proses pemilihan angin dari pabrik Raymond
Setelah bahan digiling, kipas angin meniupkan angin ke casing utama untuk meledakkan bubuk, yang disortir oleh penganalisis yang ditempatkan di atas ruang penggilingan.Bahan dengan kehalusan yang berlebihan jatuh ke dalam ruang penggilingan untuk penggilingan ulang.Ini memasuki kolektor siklon dengan aliran angin, dan dibuang melalui outlet bubuk setelah pengumpulan, yang merupakan produk jadi.Aliran udara dikembalikan ke kipas melalui pipa udara balik di ujung atas kolektor siklon besar.Jalur udara bersirkulasi dan mengalir di bawah tekanan negatif.Volume udara yang meningkat dari jalur udara yang bersirkulasi dibuang melalui pipa knalpot antara kipas dan mesin utama, dan memasuki kumpulan siklon kecil.perangkat untuk pemurnian.

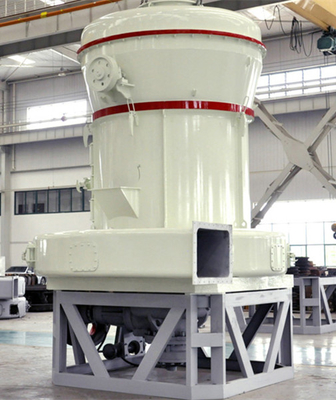

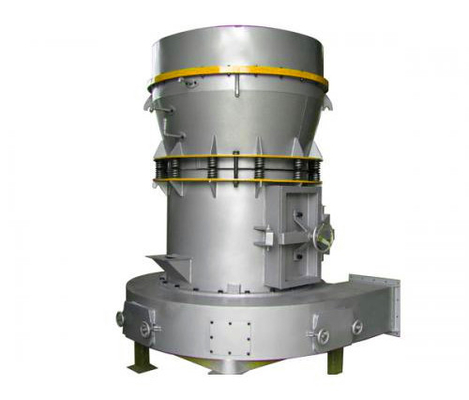

5. Penjelasan foto pabrik penggilingan bijih
