Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Pabrik tabung | Kondisi: | Baru |
---|---|---|---|
Jenis: | Pabrik Penggilingan Bijih | Aplikasi: | batu dan bahan curah |
Jaminan: | 12 bulan | penggunaan: | Bahan bangunan, kimia |
Industri aplikasi: | Pabrik Semen, Pabrik Baja, Pabrik Kimia & Insinerator | Pelabuhan: | QingDao, TianJian, ShangHai |
Bobot: | 92-485t | Kekuasaan: | 570-4200kw |
Cahaya Tinggi: | Pabrik Penggilingan Bijih Pabrik Tabung,Pabrik Penggilingan Bijih Motor Asinkron,Pabrik Penggilingan Bijih Kontrol PLC |
Pabrik Tabung Penggilingan Bijih
1. Karakteristik teknis pabrik (pabrik penggilingan bijih)
(1) Bentuk transmisi yang digunakan oleh pabrik drum termasuk leaflet tepi, penggerak tengah, penggerak tepi meshing multi-titik, dll.;bentuk penggerak termasuk motor asinkron + peredam + pinion + roda gigi besar dan motor sinkron + kopling udara + pinion + roda gigi besar;
(2) Secara umum, metode dukungan bantalan tekanan statis dan dinamis di kedua ujungnya diadopsi, dan bantalan 'tipe rocker' kontak 1200 baris yang diselaraskan sepenuhnya tertutup digunakan.Dukungan tekanan statis penuh;
(3) Roda gigi terbuka yang besar dirancang sesuai dengan standar AGMA Amerika, dilengkapi dengan penutup roda gigi yang disegel dan andal, dan dilengkapi dengan perangkat pelumas semprot otomatis gliserin;
(4) Silinder adalah bagian penting dari pabrik, dan komputer digunakan untuk melakukan analisis elemen hingga untuk memastikan keandalan penggunaannya;
(5) Pabrik besar dan menengah dilengkapi dengan perangkat penggerak lambat;
(6) Pabrik besar dan menengah dilengkapi dengan stasiun pelumasan tekanan tinggi dan rendah;
(7) Sistem kontrol dan perlindungan mengadopsi kontrol PLC.
2. Pengenalan dasar pabrik tabung (pabrik penggilingan bijih)
Pabrik tabung dirancang untuk mengambil keuntungan dari keuntungan dan kerugian dari sistem penggilingan aliran terbuka, dan telah membuat perbaikan yang signifikan pada pabrik bola tradisional.Output mesin telah sangat ditingkatkan, dan kehalusan bubuk dan luas permukaan spesifik telah meningkat, mewujudkan hasil tinggi dan kehalusan tinggi, dan menyediakan jenis peralatan penggilingan baru untuk produksi semen bermutu tinggi.
Pabrik tabung Luokuang menyesuaikan tingkat material setiap nampan dengan papan partisi gabungan yang unik dan papan jeruji pelepasan, meningkatkan volume ventilasi, dan memperbaiki kondisi di dalam pabrik;pada saat yang sama, ia mengadopsi jenis papan pelapis baru, menyesuaikan kecepatan pabrik, dan mengoptimalkan desain roda gigi dan parameter pelumasan semak bantalan ditingkatkan, stabilitas berjalan dan masa pakai pabrik meningkat, dan efisiensi penggilingan ditingkatkan.
Di bawah kondisi parameter lain tetap tidak berubah, output per unit meningkat 20%, dan konsumsi daya per unit produk berkurang 10-12%;dalam penggilingan aliran terbuka, luas permukaan spesifik semen bisa mencapai 320m2/kg.
3. Karakteristik teknis pabrik tabung Luokuang (pabrik penggilingan bijih)
(1) Bentuk transmisi: transmisi tengah dan transmisi tepi (termasuk transmisi tepi dalam bentuk meshing multi-titik).Pabrik besar dan menengah dilengkapi dengan penggerak lambat.
(2) Mode dukungan pabrik: jenis bantalan utama, jenis sepatu geser ganda dan jenis hibrida (satu bantalan utama di satu ujung dan satu sepatu geser ujung).Semak bantalan dan bantalan pendukung diproses oleh peralatan mesin CNC.Ketiga penyangga dilengkapi dengan perangkat pelumas tekanan tinggi dan rendah.
(3) Bagian putar: badan silinder dilas secara otomatis, jahitan las adalah inspeksi ultrasonik 100%, badan silinder dianil secara keseluruhan setelah pengelasan, dan tegangan pengelasan sepenuhnya dihilangkan;badan silinder diproses oleh mesin khusus yang besar pada satu waktu, yang secara efektif memastikan cincin selip di kedua ujungnya.(bantalan utama) koaksial, sehingga peralatan dapat berjalan dengan lancar.
(4) Perangkat pengumpanan dan pengosongan: Ada segel khusus dengan sambungan dinamis dan statis seperti poros berongga atau sambungan transmisi untuk memastikan tidak bocor oli atau abu.
(5) Kontrol sistem: Seluruh sistem pabrik dikendalikan oleh PLC, yang dapat mewujudkan inspeksi suhu dan deteksi getaran perangkat pendukung pabrik dan semua bantalan dan minyak pelumas peredam, dan dapat mewujudkan kontrol bersama komputer dengan ruang kontrol pusat.
Pabrik penggilingan bijih Parameter teknik
Model | RPM (r/mnt) | Ukuran Pakan (mm) | Kapasitas (t / jam) | Pemuatan bodi abrasif (t) | Motor utama | Deselerator utama | Bobot (t) | |||
Model | Daya (kw) | RPM (rpm) | Model | Rasio kecepatan | ||||||
2.2×11 | 20.91 | 25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
2.4×8 | 20.91 | 25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
2.4×9 | 20.91 | 25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
2.4×10 | 20.91 | 25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
2.4×11 | 21 | 25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
2.4×12 | 21 | 25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
2.4×13 | 21 | 25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
2.6×10 | 20.6 | 25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
2.6×13 | 20.6 | 25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
3.0×9 | 19.13 | 25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
3×11 | 18.92 | 25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
3×12 | 18.92 | 25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
3×13 | 18.92 | 25 | 39~45 | 116maks | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200,7 |
3.2×11 | 18.3 | 25 | 45~48 | 112maks | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
3.2×13 | 18.7 | 25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
3.4×11 | 18 | 25 | 45~55 | 120maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
3,5 × 13 | 17 | 25 | 60~65 | 156 maks | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
4×13 | 16.3 | 25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
4.6×14 | 15 | 25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |

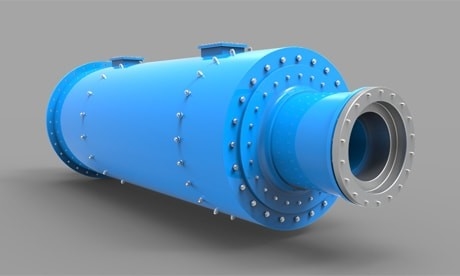

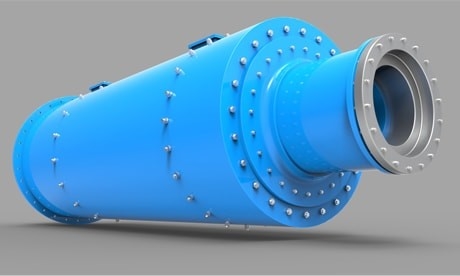

Pabrik penggilingan bijihpenjelasan foto
