| Model: | Pabrik Penggilingan Tabung | Putaran: | 20,91 putaran/menit |
|---|---|---|---|
| Tenaga motor utama: | 570kw | SPEC(diameter × panjang): | φ2,2×11 |
| Ukuran umpan: | ≤25mm | Kondisi: | Baru |
| Jaminan: | 12 bulan | Klasifikasi: | Pabrik Penggilingan Bijih |
| Cahaya Tinggi: | Peralatan Pabrik Tabung Bijih,Peralatan Pabrik Tabung Makan 25 MM,Peralatan Pabrik Bijih Makan 25MM |
||

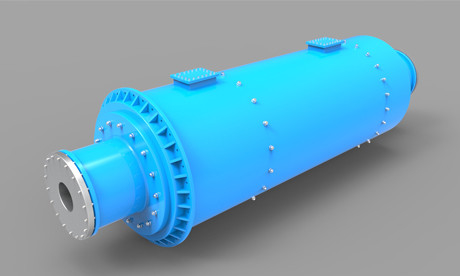

Pabrik Penggilingan Bijih Pabrik Penggilingan Tabung Dengan Ukuran Feeding ≤ 25 MM
1. Pengenalan Tube Grinding Mill Ore Grinding Mill
Tube Grinding Mill adalah peralatan pabrik halus yang sangat penting dalam industri modern.Kapasitas produksi Tube Grinding Mill yang besar sangat tinggi.Tube Grinding Mill banyak digunakan untuk menggiling semen dan bahan lainnya dalam bahan bangunan, metalurgi, pengolahan mineral, tenaga listrik dan industri kimia.Tube Grinding Mill memiliki karakteristik rasio penghancuran yang besar, kapasitas produksi yang besar, kemampuan beradaptasi yang kuat terhadap material, dan penggantian suku cadang yang aus dengan mudah.
2. Karakteristik teknis pabrik Penggilingan Bijih
(1) Bentuk transmisi dari pabrik drum adalah selebaran tepi, transmisi tengah, transmisi tepi penyambungan multi-titik dan jenis transmisi lainnya;Bentuk penggerak motor induksi + peredam + pinion + roda gigi besar dan motor sinkron + kopling udara + pinion + roda gigi besar;
(2) Secara umum, mode pendukung bantalan tekanan statis dan dinamis dua terminal diadopsi, dan bantalan 'tipe rocker' kontak garis 1200 self-aligning yang tertutup sepenuhnya diadopsi.Mode dukungan tekanan statis dan dinamis dari sepatu geser tunggal, sepatu geser ganda atau dukungan tekanan statis penuh juga dapat diadopsi.
(3) Roda gigi terbuka besar mengadopsi desain standar AGMA Amerika, dilengkapi dengan penutup roda gigi penyegelan yang andal, dilengkapi dengan perangkat pelumasan semprot otomatis gliserin;
(4) Silinder adalah bagian penting dari pabrik, dan analisis elemen hingga dilakukan dengan komputer untuk memastikan keandalannya;
(5) Pabrik besar dan sedang dilengkapi dengan perangkat penggerak lambat;
(6) Pabrik besar dan sedang dilengkapi dengan stasiun pelumasan tekanan tinggi dan rendah;
(7) Sistem kontrol dan proteksi mengadopsi kontrol PLC.
3. Parameter produk Pabrik Penggilingan Bijih
Parameter produk pabrik tabung
| SPEC(diameter × panjang) | Putaran (r/mnt) |
Ukuran umpan (mm) | Kapasitas produksi (t / jam) | Beban media penggilingan (T) |
Motor utama | Roda gigi pereduksi utama | Berat (T) |
|||
| Jenis | daya (kw) | Putaran (rpm) | Jenis | rasio kecepatan | ||||||
| φ2,2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2,4×8 | 20.91 | ≤25 | 14～18 | 39,5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2,4×9 | 20.91 | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2,4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2,4×11 | 21 | ≤25 | 19～24 22～28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2,4×12 | 21 | ≤25 | 18～20 21～23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2,4×13 | 21 | ≤25 | 21～22 24～26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2,6×10 | 20.6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2,6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39～45 | 116maks | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3,2×11 | 18.3 | ≤25 | 45～48 | 112maks | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3,2×13 | 18.7 | ≤25 | 50～55 | 133maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3,4×11 | 18 | ≤25 | 45～55 | 120maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3,5×13 | 17 | ≤25 | 60～65 | 156maks | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ3,8×13 (Jenis bantalan utama) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3,8×13 (Tipe tepi geser) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4,2×11 (Jenis bantalan utama) |
15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4,2×13 (Jenis bantalan utama) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4,2×13 (Jenis bantalan utama) |
15.2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4,2×13 (Tipe Slip Tengah) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4,6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
