Suku Cadang Mesin Penambangan Indikator Kedalaman Untuk Mesin Pertambangan

Suku Cadang Mesin Pertambangan Dan Indikator Kedalaman Untuk Mesin Pertambangan

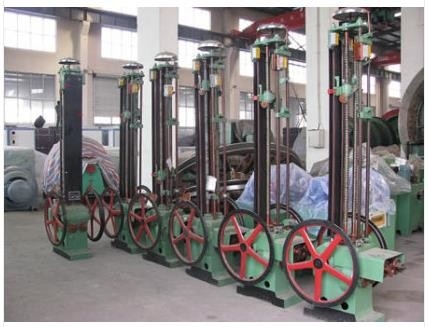

1. Deskripsi produk indikator kedalaman hoist

Indikator kedalaman gapura tali tunggal terdiri dari dua bagian, satu adalah perangkat yang mentransmisikan gerakan pada sudut kanan ke ujung poros utama kerekan, yaitu, perangkat transmisi indikator kedalaman gapura, dan bagian lainnya adalah indikator kedalaman, yang dihubungkan oleh kopling.

Indikator kedalaman gapura tali tunggal terdiri dari dua bagian, satu adalah perangkat yang mentransmisikan gerakan pada sudut kanan ke ujung poros utama kerekan, yaitu, perangkat transmisi indikator kedalaman gapura, dan bagian lainnya adalah indikator kedalaman, yang dihubungkan oleh kopling.Indikator kedalaman dilengkapi dengan indikator kedalaman tipe gapura, indikator penunjuk tebal tipe sekrup timah kecil, indikator jarum halus tipe cakram bulat.Indikator kedalaman gapura juga menambahkan perangkat perlindungan poros yang rusak (perlindungan kegagalan penggerak indikator kedalaman).

Suku Cadang Mesin Pertambangan Dan Indikator Kedalaman Untuk Mesin Pertambangan

2. Prinsip kerja indikator kedalaman hoist:

Gerakan putar poros utama kerekan ditransmisikan ke indikator kedalaman oleh perangkat transmisi, dan sekrup ditransmisikan ke sekrup utama oleh pasangan roda gigi, sehingga dua sekrup timah vertikal berputar dalam arah yang berlawanan satu sama lain.Saat sekrup timah berputar, kedua mur trapesium dengan Penunjuk juga bergerak ke arah yang berlawanan, satu ke atas dan yang lainnya ke bawah.Jumlah putaran sekrup utama sebanding dengan jumlah putaran poros utama, dan karena itu sesuai dengan posisi wadah di lubang sumur.Oleh karena itu, posisi penunjuk pada mur pada sekrup utama juga sesuai dengannya, dan posisi wadah di lubang sumur dapat ditunjukkan secara akurat oleh penunjuk.

Pada mur trapesium tidak hanya dilengkapi dengan pointer, dan dilengkapi dengan pawl dan menyentuh besi, sebagai wadah ascension dekat dengan wellhead uninstall lokasi, pin sinyal yang digerakkan pawl pada batang penarik, akan mengikat secara bertahap, sinyal di saat yang sama pin dalam arah horizontal di ponsel, ketika mencapai titik deselerasi pin dari keberadaan pawl, dalam sinyal pin penembakan pada bel ketukan batang tarik, sinyal mulai lambat, Sakelar batas dipasang pada kolom berikutnya ke batang penarik sinyal.Ketika wadah pengangkat mencapai posisi tertentu, blok sentuh pada batang penarik sinyal akan memperlambat rol sakelar peredam hingga berhenti.Jika kerekan telah melingkar, sentuhan besi pada mur trapesium akan membuka sakelar batas melingkar untuk pengereman yang aman.

Pin pada batang penarik sinyal dapat dipindahkan sesuai kebutuhan, dan posisi atas dan bawah sakelar batas deselerasi dan sakelar batas kerekan dapat dengan mudah disesuaikan untuk memenuhi persyaratan jarak deselerasi dan jarak deselerasi yang berbeda.

CAM pembatas kecepatan yang digerakkan oleh turbin, proteksi pembatas kecepatan melalui rheostat pembatas kecepatan atau mesin self-tuning, sehingga hoist tidak akan mengalami overspeed pada tahap deselerasi.Sudut setiap CAM dalam proses pengangkatan harus berada dalam jarak 270 derajat ----330 derajat.

Suku Cadang Mesin Pertambangan Dan Indikator Kedalaman Untuk Mesin Pertambangan

3. Parameter teknis indikator kedalaman hoist
