Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Jenis: | Raymond Mill |
---|---|---|---|
Ukuran Pakan: | 15-30mm | ukuran selesai: | 0,125- 0,044mm |
Tempat asal: | Henan, Cina | Jaminan: | 12 bulan |
Nama: | Pabrik Penggilingan Bijih | ||
Cahaya Tinggi: | Mesin Pabrik Raymond yang Disetujui IOS,Mesin Pabrik Raymond Batu Mineral |

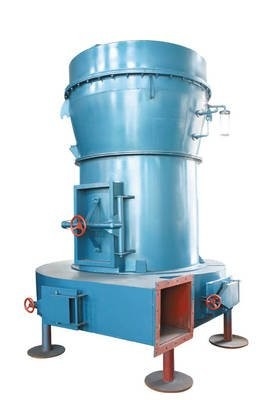

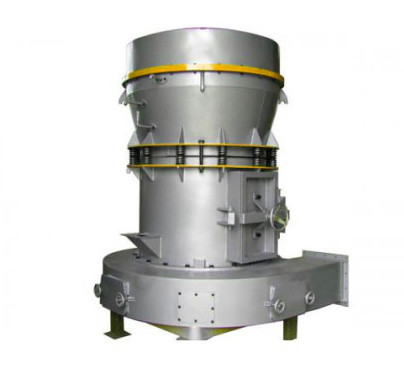

Raymond Mill Mineral Stone Raymond Grinding Mill Mesin Pabrik Penggilingan Bijih
1. Struktur utama pabrik Raymond
Struktur mesin terutama terdiri dari mesin utama, penganalisis, kipas angin, pemisah siklon jadi, pemisah siklon serbuk mikro dan saluran udara.Di antara mereka, mesin host terdiri dari bingkai, volute saluran masuk udara, sekop, rol gerinda, cincin gerinda, cangkang penutup.
2. Prinsip kerja pabrik Raymond:
Bekerja, perlu menghancurkan bahan dari sisi cangkang kap ke dalam mesin hopper add, mengandalkan perangkat roller yang digantung di rak bunga prem tuan rumah, di sekitar sumbu vertikal revolusi, itu sendiri berputar pada saat yang sama, karena efek berputar gaya sentrifugal ketika rol berayun ke luar, tekan dalam cincin, pisau sekop menyendoki material ke antara rol gerinda dan cincin gerinda, Tujuan penghancuran bahan dicapai dengan menggulung dan menekan rol gerinda.
Proses pemilihan udara: setelah bahan digiling, kipas angin akan meniupkan angin ke rumah mesin utama, meniup bubuk, menyortir oleh penganalisis yang ditempatkan di atas ruang penggilingan, bahan halus dan kasar jatuh ke ruang penggilingan untuk regrinding, kehalusan sesuai dengan spesifikasi angin ke kolektor siklon, dikumpulkan setelah pemakaian melalui outlet bubuk, yaitu produk jadi.Aliran udara dikembalikan ke kipas melalui saluran balik di ujung atas kolektor siklon besar.Jalur angin bersirkulasi dan mengalir di bawah tekanan negatif.Volume udara yang meningkat dari jalur udara yang bersirkulasi dibuang melalui pipa knalpot antara kipas dan mesin host, dan memasuki kolektor siklon kecil untuk perawatan pemurnian.
3. Parameter produk pabrik Raymond
Nomor model dan parameter teknis pabrik Raymond | ||||||
Model | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
spesifikasi | ||||||
Ukuran pakan (mm) | 30 | 25 | 25 | 20 | 15 | 15 |
Ukuran jadi (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Produksi pergeseran kehalusan material yang berbeda (t) | 16-120 | 8-60 | 4-45 | 1,5-20 | 1-18 | 0,5-8 |
Kecepatan poros tengah (r/mnt) |
82 | 105 | 130 | 160 | 180 | 280 |
Cincin gerindadiameter (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
rol gerindadiameter (mm) |
450 | 410 | 320 | 260 | 210 | 140 |
rol gerindatinggi (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
Motor utama | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motor peniup | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motor penganalisis | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
