Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kondisi: | Baru | Model: | Pabrik batubara sapuan udara |
|---|---|---|---|
| Warna: | Dapat disesuaikan | Aplikasi: | Penggilingan Bijih |
| Ukuran umpan: | ≤25mm | Tempat asal: | Henan, Cina |
| Jaminan: | 12 bulan | Nama: | Pabrik Penggilingan Bijih |
| Cahaya Tinggi: | Kontrol PLC Pabrik Batubara Sapu Udara,85 T / H Penggilingan Batubara Sapu Udara,Penggilingan Bijih Penggilingan Udara Sapu Udara |
||

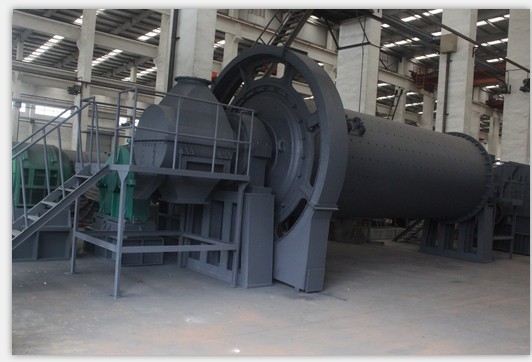

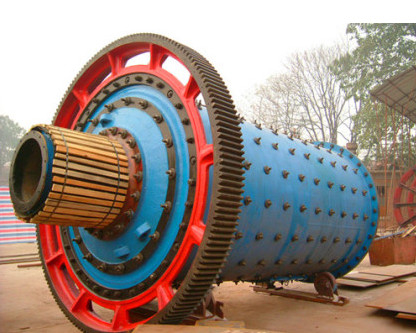

Pabrik Penggilingan Bijih Kapasitas 85 T / H Pabrik Batubara Sapu Udara Dengan Sistem Pengontrolan PLC
1. Deskripsi produk dariPabrik Penggilingan Bijih Pabrik Batubara Sapu Udara
(1) Pabrik penyapu udara tambang Luo |spesifikasi pabrik batubara sapuan udara:
φ4×8 3,5m = diameter dalam silinder × panjang efektif panjang ruang pengering silinder
(2) Proses pembangunan pabrik batubara yang disapu angin
Dari dulu φ2.2m, φ2.8m, φ3m, φ3.2m dan seterusnya berkembang sampai sekarang φ3.8m, φ4m dan seterusnya.Kapasitas peralatan berkisar dari 500T/D, 700T/d, 1000T/d, 2500T/D, 5000T/d, dan 6000T/d
2. Prinsip kerja pabrik batubara penyapu udara:
Batubara mentah diumpankan ke tempat pengeringan penggilingan melalui pintu air alat pengumpan.Udara panas dengan suhu sekitar 350℃ juga masuk ke pabrik melalui pipa saluran masuk udara untuk mengeringkan batubara mentah.Batubara kering masuk ke tempat penggilingan melalui pelat partisi dan dihancurkan di bawah benturan dan penggilingan badan abrasif (bola baja).Pada saat yang sama, gas yang dibentuk oleh kipas pembuangan khusus akan membawa batu bara yang dihaluskan keluar dari penggilingan melalui perangkat pembuangan.
3. Pengembangan tambang Luo dan desain sapuan angin |fitur teknologi penggilingan batubara yang disapu angin adalah:
(1) Pabrik silinder mengadopsi bentuk transmisi selebaran tepi, transmisi tengah, transmisi tepi meshing multi-titik dan jenis transmisi lainnya;Bentuk penggeraknya adalah motor asinkron + peredam + pinion + roda gigi besar dan motor sinkron + kopling udara + pinion + roda gigi besar;
(2) Penggunaan umum dari dua mode dukungan bantalan tekanan statis dan dinamis, penggunaan bantalan 'tipe rocker' kontak 1200 kontak diri yang tertutup sepenuhnya, juga dapat menggunakan jalur geser tunggal, jalur geser ganda dukungan tekanan statis dan dinamis atau penuh dukungan tekanan statis;
(3) Roda gigi terbuka besar mengadopsi desain standar AGMA Amerika, dilengkapi dengan rumah roda gigi penyegelan yang andal, dengan gliserin perangkat pelumasan semprot otomatis;
(4) Silinder adalah bagian kunci dari pabrik.Analisis elemen hingga dilakukan oleh komputer untuk memastikan keandalan penggunaannya.
(5) Pabrik berukuran besar dan sedang yang dilengkapi dengan perangkat penggerak lambat;
(6) Pabrik berukuran besar dan sedang yang dilengkapi dengan stasiun pelumasan tekanan tinggi dan rendah;
(7) Sistem kontrol dan proteksi mengadopsi kontrol PLC.
4. Parameter produk
Pabrik penyapu udara tambang Luo |parameter teknologi pabrik batubara sapuan udara:
| SPEC(diameter×panjang) | Putaran (r/mnt) |
Ukuran umpan (mm) | Kapasitas produksi (t / jam) | Beban media penggilingan (T) |
Motor utama | Roda gigi pereduksi utama | Berat (T) |
|||
| Jenis | Daya (kw) | Ulang (rpm) | Jenis | Rasio kecepatan | ||||||
| φ2.2×4.4 | 22.4 | ≤25 | 8～9t/jam | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
| φ2.2×5.8 | 22.4 | ≤25 | 5.5～7 | 23,5～25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
| φ2,4×4,75 | 21.2 | ≤25 | 14 | 22～24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
| φ2,4×4 2 | 20.2 | ≤25 | 10～11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
| φ2,4×4,5 2 | 20.2 | ≤25 | 10～12 | 20.8 | YRKK500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
| φ2,6×(5,25 2,25) | 19.7 | ≤25 | 9～10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
| φ2,8×(5 3) | 18.7 | ≤25 | 13～13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
| φ2.9×4.7 | 19.1 | ≤25 | 14～19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
| φ3×(6,5 2,5) | 18.3 | ≤25 | 17～19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3,2×(6,5 2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3,5×8 | 17.2 | ≤25 | 55～60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
| φ3,8×(7,75 3,5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |
