Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Pabrik Sag Basah | Aplikasi: | Pabrik Penggilingan Bijih Dalam Ruangan |
---|---|---|---|
Kapasitas makan: | 625t/jam | Tenaga motor utama: | 5500kw |
Bahan: | Basah dan kering | Tempat asal: | Henan, Cina |
Jenis: | Φ 8,8m× 4,8m (F/F) | Jaminan: | 12 bulan |
Cahaya Tinggi: | Pabrik Sag Basah yang Berfungsi Penuh,Pabrik Sag Basah 625t / jam,Pabrik Semi Autogenous Sag 5500kw |

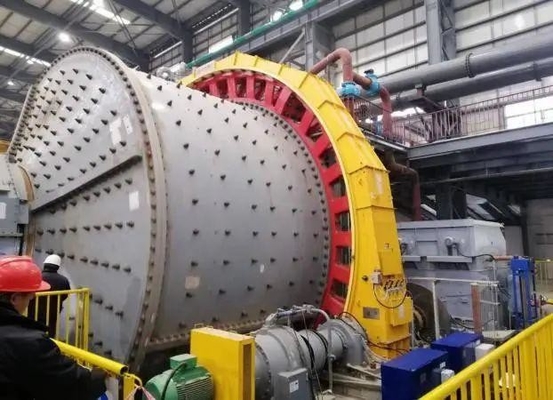

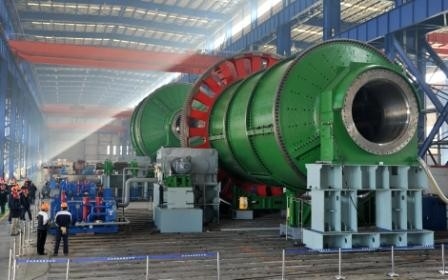

Sepenuhnya Fungsional Φ 8.8m× 4.8m (F/F) Wet Sag Mill Dan Sistem Pendukung
1. Gambaran umum, kondisi dasar
(1) Ikhtisar
Sag mills atau sag semi-autogenous mills seperti yang sering disebut, dapat melakukan operasi penghancuran yang setara dengan penghancuran dan penyaringan dua atau tiga tahap.Pabrik sag sering digunakan dalam operasi penggilingan konsentrator modern untuk secara langsung menghasilkan ukuran partikel jadi atau menyiapkan bahan umpan untuk bagian penggilingan hilir.
(2) Kondisi geografis dan meteorologi
Untuk pemasangan di dalam ruangan, ketinggiannya kurang dari 1000m.
(3) Rotasi pabrik
Rotasi kanan
Interpretasi rotasi: dari ujung pengumpanan ke ujung pengosongan, motor utama ada di sebelah kanan. Motor utama ada di ujung pengosongan.
(4) Sistem Kerja
Pekerjaan berkelanjutan 330d/a, 24h/h, 3 shift/h, 8h/ shift.
(5) Kondisi Catu Daya
Catu daya: tegangan tinggi tiga fase empat kabel 10kV, rentang tegangan keluaran 10kV ± 10%, tegangan rendah tiga fase empat kabel 380V, frekuensi 50Hz.
(6) Kondisi Pasokan Air
Kualitas air: air sirkulasi netral dan bersih;Suhu air: ≤30℃;Tekanan air: 0,3 ~ 0,4mpa.
2. Daftar peralatan yang disediakan
(1) Deskripsi Peralatan yang Disediakan
Lingkup pasokan mencakup pabrik sag basah yang berfungsi penuh dan sistem pendukung, termasuk badan pabrik sag, motor penggerak pabrik, kopling pengaman, set lengkap pelat lapisan, set lengkap sistem pelumasan oli, set lengkap sistem listrik (kontrol), semua jenis alat bantu mesin, set lengkap alat khusus, baut dan alas pondasi. Desain peralatan terperinci, manufaktur, inspeksi, pengecatan, pengemasan, pengiriman, pelatihan, layanan teknis, data teknis, panduan instalasi dan commissioning, dll.
(2) Antarmuka Pasokan
Antarmuka pasokan komponen mekanis
Permukaan ujung bawah dari pelat bawah peralatan penjual dipasang pada dasar penyangga. Baut jangkar dan gasket harus disediakan oleh penjual dan harus dipasang pada lapisan nat yang ditentukan di atas pondasi beton.
Troli makan jatuh di atas gerbong.
Termasuk jalur troli pengumpan dan troli pengumpan.
Setelah keluar dari pabrik.
Permukaan flensa masuk dan keluar untuk hidrolik, oli, dan air pendingin dari suku cadang peralatan penjual.
Itu tidak termasuk bagian tertanam utama seperti pipa pelindung pondasi dan pelat jangkar (penjual harus memberikan gambar dan pembeli harus membuatnya sendiri sesuai dengan kemajuan konstruksi sipil di lokasi).
Tidak termasuk pipa pendingin.
Tidak ada media abrasif.
Antarmuka pasokan untuk komponen listrik dan kontrol
Terminal motor.
Terminal peralatan aksesori penjual untuk koneksi eksternal.
Terminal penerima dan keluaran dari kabinet kontrol lapangan yang disediakan oleh penjual.
Tidak termasuk gigi sakelar tegangan tinggi.
Tidak termasuk semua kabel eksternal lemari (model kabel disediakan oleh penjual).
Tidak termasuk oli pertama (model oli disediakan penjual).
3. Lingkup Pasokan (Rincian pasokan satu perangkat)
TIDAK. | Nama | Kuantitas | Struktur utama | Catatan |
Ⅰ | ontologi peralatan | 1 | φ pabrik sag basah 8,8×4,8m | Buatan China |
1 | Sistem makan | 1 | Box chute troli listrik makan. | Buatan China |
2 | Sistem bantalan utama | 2 | Pelumasan hidrostatik penuh, segel tiga lidah, ubin tembaga, struktur pelurusan permukaan busur ganda. | Buatan China |
3 | Bagian putar | 1 | Ini termasuk: poros berongga dari penutup saluran masuk dan keluar, busing saluran masuk dan keluar, badan barel, papan busing penutup ujung, papan busing badan barel, papan kisi, papan pengki dan aksesori lain yang diperlukan. | Buatan China |
4 | Suku cadang penggerak | 1 | Termasuk: gir besar, gir pinion, rumah gir, dan aksesori lain yang diperlukan. | Buatan China |
5 | Unit dasar | 1 | Termasuk: pelat dasar perangkat dan baut jangkar. | Buatan China |
6 | Tabung minyak pelumas | 1 | Tabung baja tahan karat. | Buatan China |
7 | Tameng | 1 set | Bagian yang berputar. | Buatan China |
4. Parameter teknis utama
Parameter teknis pabrik sag basah
TIDAK. | Nama Proyek | Numerik |
1 | Spesifikasi pabrik (mm) | Φ8800x4800 |
2 | Diameter dalam silinder (mm) | 8800 |
3 | Flensa silinder ke panjang flensa (mm) | 4800 |
4 | Volume efektif silinder (m³) | 250 |
5 | Volume penutup ujung efektif (m³) | 42 |
6 | Rasio pengisian sedang maksimum (%) | 8 |
7 | Rasio pengisian total (%) | 25 |
8 | Pemuatan bola maksimum (T) | 108 |
9 | Kecepatan silinder (r/min) | 10.7 |
10 | Tenaga motor utama | 5500kW |
