5-500 Tph Ball Grinding Mill 5 Ton Quartz Ball Mill Grinding

kitausia
Ball mill adalah peralatan utama untuk menghancurkan material setelah rusak.
Ball mill adalah salah satu mesin gerinda halus tinggi yang banyak digunakan dalam produksi industri.
Ada banyak jenis, seperti ball mill horizontal, ball mill bantalan bush, ball mill hemat energi, ball mill tipe overflow, ball mill keramik, ball mill grid, dll.
Ball mill cocok untuk menggiling semua jenis bijih dan bahan lainnya, banyak digunakan dalam pengolahan mineral, bahan bangunan dan industri kimia, dapat dibagi menjadi metode penggilingan kering dan basah. Dapat dibagi menjadi dua jenis, tipe grid dan tipe overflow , sesuai dengan mode pemakaian yang berbeda.

jenis pabrik bijih	komentar
pabrik bola	memberi makan ukuran kecil dan menghasilkan 200 mesh
agmill dan sag mill	dengan rasio penghancuran besar seperti jaw crusher

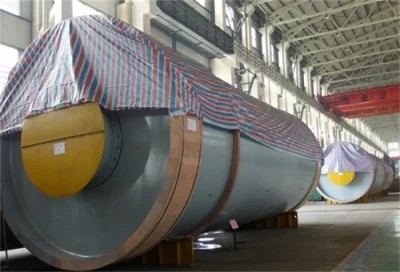

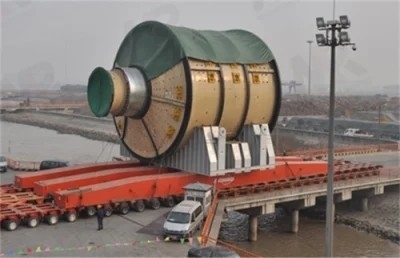

Pabrik terbesar kami yang telah dikirim ke Situs SINO hingga saat ini adalah 12.2m x 11m 28MW Gearless Drive AG Mills dan 7.9m x 13.6m 2x8 MW Twin Pinion Drive Ball Mills.Pabrik-pabrik ini dijadwalkan mulai beroperasi pada tahun 2012.
Pangsa pasar kami di China melebihi 80% dengan pabrik terbesar yang dipasok hingga saat ini adalah Ball Mill 7,9m x 13,6m 2x8,5MW dan Pabrik SAG 11m x 5,4m 2x8,5MW , menjadi yang terbesar di China.CITIC HMC Company adalah kunci perusahaan besar untuk desain dan pembuatan peralatan di Cina.Pembuatan peralatan penggilingan dimulai dari tahun 1960-an.Sejak 1980-an, perusahaan kami telah bekerja sama dengan banyak manufaktur penggilingan asing yang terkenal pada pengenalan teknologi, pembuatan dan pengembangan bekerja sama.Kami memiliki pengalaman panjang khususnya dalam pengujian pabrik, studi, desain, operasi buatan dan lapangan, dan membuat kemajuan dan inovasi pada teknologi asing.Sekarang kami telah mendirikan laboratorium penggilingan kami sendiri, membentuk berbagai jenis pabrik menjadi seri, benar-benar menghasilkan lebih dari 1000 set, dan diekspor ke Australia, Rusia, Pakistan, Zambia, Indonesia, Vietnam, Kanada dll. Kami telah memproduksi pabrik bola luapan dengan yang terbesar ukuran 5.5×8.5m, pabrik semi-autogenous 8.5×4.0m, pabrik semen tabung 5×15.5m 5m pabrik mentah semen vertikal, dll.
Perusahaan kami memiliki studi dan kelompok tingkat pertama nasional di pabrik, eksperimen sempurna dan langkah-langkah pengujian, dan peralatan dan teknologi manufaktur yang unggul di pabrik skala besar, kami telah membentuk sistem pemasokan lengkap untuk eksperimen pabrik, desain studi, manufaktur, pengujian, dan layanan .

Sebuah pabrik bola menggiling bijih dan bahan lainnya ke ukuran produk khas 35 mesh atau lebih halus.

Umpan ke ball mill disiapkan oleh...
· Penghancuran dan penyaringan tunggal atau bertingkat
· Penghancuran, penyaringan, dan/atau penggilingan batang
· Penghancuran primer dan penggilingan autogenous/semiautogenous

Ball Mill Ukuran pakan normal:
· 80% melewati 1/4" (6 mm atau lebih halus) untuk bijih keras
· 80% melewati 1" (25 mm atau lebih halus) untuk bijih yang lebih lunak
(Ukuran pakan yang lebih besar dapat ditoleransi tergantung
Grate atau Diafragma Discharge Ball Mill

Di ujung pelepasan gilingan ini, jeruji berdiameter penuh atau berdiameter parsial berlubang dengan rakitan pengangkat pelepasan membawa material ke bukaan trunnion pelepasan.Grate berfungsi untuk menahan bola, gelandangan, dan material kasar.Gradien yang dibuat antara bukaan umpan dan slot pelepasan memudahkan aliran material.
Pabrik Bola Pelepasan Luapan Trunnion
Pabrik luapan trunnion memiliki ujung pelepasan terbuka.Material mengalir melalui trunnion sebagai akibat dari gradien pulp antara bukaan feed dan discharge.Sebuah heliks terbalik di liner trunnion pelepasan menahan bola di pabrik.
Fitur Pabrik Bola ZTIC
* Pabrik silinder mengadopsi jenis penggerak tepi, penggerak tengah, penggerak tepi dengan meshing multi-titik, dll;digerakkan oleh motor asinkron + peredam + pinion dan roda gigi serta motor sinkron +

lclutch udara + pinion dan gigi.
* Umumnya didukung oleh bantalan tekanan statis-dinamis di kedua ujungnya.Bantalan rocker oskulasi 120 oskulasi tertutup sepenuhnya tertutup digunakan.Juga bantalan statis-dinamis sandal tunggal atau ganda dapat digunakan.Bush dibuat oleh mesin NC.
* Roda gigi terbuka yang besar dirancang menggunakan standar AGMA, Dilengkapi dengan rumah roda gigi tersegel yang andal dan sistem pelumasan penyemprotan ahtomatik gemuk.
Shell adalah bagian penting dari pabrik.Lakukan analisis elemen hingga dengan komputer untuk memastikan operasi yang andal;

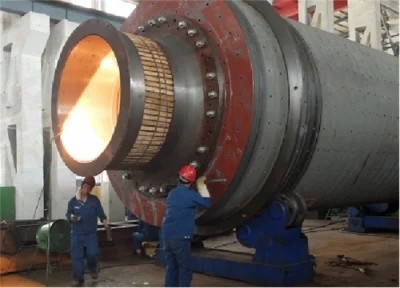

* Shell secara otomatis dilas, diperiksa ultrasonik, sepenuhnya dianil dan dikerjakan oleh peralatan mesin khusus yang besar pada satu lemparan;ada segel khusus pada bagian koneksi statis-dinamis, seperti pengumpanan dan pengosongan, trunnion, dll, untuk mencegah kebocoran oli dan bubur;
* Liner terbuat dari bahan tahan aus yang dibuat oleh perusahaan kami, yang telah diberi perlakuan panas secara khusus, dengan kekerasan tinggi dan masa pakai yang lama.Juga casting tahan aus atau liner karet lainnya dapat digunakan;
* Ada penggerak kecepatan lambat untuk pabrik menengah dan besar;
* Stasiun pelumas tekanan tinggi dan rendah dilengkapi untuk pabrik menengah dan besar;
* Sistem kontrol dan proteksi dikendalikan oleh PLC.

Prosedur perawatan

(1) Siklus pemeliharaan:

1. Setelah diperbaiki selama 1 bulan;

2, perbaikan kecil 1-3 bulan;

3. 12-24 bulan perbaikan menengah;

4. Overhaul 60-120 bulan.

(2) Konten pemeliharaan:

1. Setelah perbaikan: terutama periksa jumlah oli, sesuaikan jarak bebas setiap bagian, perkuat baut setiap bagian, ganti pelat pelapis individu atau periksa kondisi keausan pelat pelapis, dan perbaiki pengumpan.

2. Perbaikan kecil: Periksa keausan permukaan gigi pembersih dan pengukuran, periksa keausan pelat pelapis, dan ganti jika perlu.

3. Perbaikan menengah: ganti bagian pengumpanan, ganti pelari dan bantalan pinion transmisi, dan periksa pembongkaran kotak reduksi.Roda gigi besar dapat disesuaikan dan digunakan sesuai dengan situasi saat berjalan selama 3-5 tahun, dan poros berongga harus diukur saat berjalan selama 3-5 tahun.

4. Overhaul : membongkar, memeriksa, membersihkan, mengukur, memperbaiki atau mengganti gear besar, hollow shaft, spherical bush, transmission shaft, pinion dan cylinder sesuai dengan kondisi keausan, perbaiki dan ganti komponen kelistrikan, setelah peralatan kelistrikan overhaul, itu harus diuji untuk pekerjaan penerimaan.

(3) Standar perawatan:

1. Permukaan pemrosesan dari dua alas bantalan berada pada bidang horizontal yang sama, toleransi antara pusat adalah 1mm, deviasi non-paralelisme dari garis tengah longitudinal adalah 0,5mm, dan deviasi garis tengah horizontal adalah 0,5mm per meter.

2. Sudut kontak permukaan kontak bola pad harus seragam;tidak kurang dari 1-2 poin per 50Ⅹ50mm2;permukaan kontak antara poros berongga dan bantalan harus tidak kurang dari 2 titik per inci persegi pada 90°-100 °, dan jurnal dan jarak bebas di kedua sisi bantalan kira-kira sama.

3. Permukaan perkawinan flensa silinder dan penutup ujung depan harus memastikan kontak yang baik, tidak ada gasket yang diizinkan, dan toleransi derajat aksial yang berbeda dari dua poros berongga kurang dari 0,8 mm.Ketika ring gear besar dan penutup ujung silinder dihubungkan dan dirakit, daya dorong harus kuat dan pin pemosisian harus dipasang.Ayunan radial dari ring gear tidak boleh melebihi 0,5 mm dan ayunan aksial tidak boleh melebihi 0,84 mm.

4. Saat memasang pelat pelapis, penutup ujung harus dipasang terlebih dahulu.Pelat pelapis silinder harus dimulai dari mulut dan dilakukan sesuai dengan persyaratan perakitan.Sekrup harus dikencangkan secara merata untuk mencegah kebocoran air.Seharusnya tidak ada celah di lapisan karet, dan celah harus ditutup dengan spons.

5. Garis tengah pinion harus sejajar dengan garis tengah roda gigi besar, dan deviasinya tidak boleh melebihi 0,2 mm per meter.Jarak atas gigi adalah 1/4 modul, jarak sisi gigi adalah 1,06 ----- 1,8mm, area kontak permukaan gigi tidak kurang dari 50% dari panjang gigi dan 40% dari tinggi gigi.

6. Kopling transmisi peredam, motor dan poros transmisi harus mempertahankan koaksialitas tinggi, non-aksial garis tengah tidak lebih dari 0,3 mm, dan kemiringan garis tengah kurang dari 1/1000.

acara pabrik perusahaan



T: Mengapa kami percaya pada industri luoyang zhongtai co., ltd:
A: 1. Lebih dari 30 tahun pengalaman.
2. Kami adalah pemasok profesional terkemuka mesin pertambangan, mesin konstruksi, mesin casting dan bagian yang ditempa
3. Semua produk mencapai ISO9901: 2000 sertifikat manajemen mutu dan CE, sertifikat ROHS.

T: Waktu pengiriman
A: bagian lead time 1-2months, mesin 2-3months.

T: Ketentuan pembayaran
A: Menerima jenis pembayaran: T/T, L/C, Western union, Tunai.
Deposit 30% saat menandatangani kontrak.Pembayaran penuh dibayar sebelum pengiriman

T: Garansi kualitas?
A: waktu jaminan: satu tahun untuk mesin utama.Jika ada yang salah kami akan memberikan saran teknis dan mencari solusi segera.Bagi mereka yang memakai suku cadang, kami menjamin suku cadang berkualitas tinggi untuk pasokan jangka panjang.

T: Layanan purna jual?
A: kami dapat menyediakan panduan teknis untuk pengujian mesin dan pemeliharaan suku cadang jika kebutuhan pengguna akhir.
