Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Aplikasi: | Pengolahan batubara | Bahan: | di bawah lendir batubara 0,5 mm |
|---|---|---|---|
| Kapasitas produksi: | 0,18-7 (m3 / menit) | Fitur: | ringan |
| Kata kunci: | menghemat daya | Nama Produk: | Mesin flotasi |
| Cahaya Tinggi: | Peralatan Pembalut Bijih 7m3 / Min,mesin flotasi laboratorium 7m3 / Min,mesin flotasi laboratorium Pemisah Logam |
||

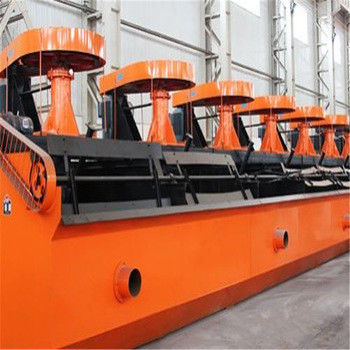

Peralatan pemisah logam berbiaya rendah seri SF seri XJM Mesin Flotasi
Mesin Flotasi seri terutama digunakan untuk pembalut di bawah lendir batubara 0,5 mm, serta logam nonferrous, logam langka, logam hitam dan mineral partikel bukan logam.Produk seri memiliki keunggulan struktur kompak, ringan, distribusi gelembung seragam, kapasitas penanganan yang besar, aliran proses yang fleksibel, pengoperasian yang mudah dan andal, dll.
Karakteristik Kinerja
Struktur mesin flotasi: mesin ini terutama terdiri dari saluran bubur kertas, perangkat pencampur, sistem pengisian udara, perangkat pelepasan gelembung termineralisasi dan motor elektro.
(1) Pulp chute: Ini memiliki mulut pengumpanan bubur kertas dan perangkat gerbang yang digunakan untuk menyesuaikan tingkat cairan dan terutama terdiri dari terutama terdiri dari badan saluran yang dilebur oleh papan baja dan gerbang yang dilebur oleh papan baja dan batang baja .
(2) Alat pencampur: Ini terutama digunakan untuk mencampur bubur kertas untuk mencegah pasir mineral mengendap pada saluran, dan itu terutama disusun oleh roda sabuk, impeller, poros vertikal dan impeller terbuat dari anti- karet abrasi.
(3) Sistem pengisian udara: Ini terutama terdiri dari pipa udara masuk.Saat impeler berputar maka akan terjadi tekanan negatif di dalam ruang impeler untuk menyerap udara melalui saluran pompa berlubang dan membubarkan pulpa untuk membentuk kelompok gelembung.Pulp jenis ini dengan jumlah gelembung yang besar akan dilempar ke stator dengan cepat oleh gaya putar impeler dan selanjutnya termineralisasi gelembung pada pulpa, dan gerakan berputar yang dimaksudkan untuk menghilangkan aliran pulpa pada sel flotasi akan menyebabkan mikrovesikel dalam jumlah besar dan memberikan kondisi yang diperlukan untuk proses flotasi.
(4) Perangkat pengosongan busa termineralisasi: Perangkat ini terutama digunakan untuk melukai busa yang mengapung di sel dan terutama disusun oleh peredam yang digerakkan oleh motor listrik dan pengikis yang digerakkan oleh peredam.
Data teknis:
Mesin Flotasi SF
| Model | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Kapasitas bak (m3) | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| Diameter impeller (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Kapasitas produksi (m3 / menit) | 0,2-0,4 | 0,3-0,9 | 0.6-1.2 | 1.5-3.5 | 0,5-4 | 4-8 | |
| Kecepatan putaran impeller (r / min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Motor | Model | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Daya (kw) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| Dimensi (mm) | 700 × 700 × 750 | 900 × 820 × 950 | 1100 × 1100 × 1100 | 1700 × 1600 × 1150 | 1850 × 2050 × 1200 | 2200 × 2900 × 1400 | |
| Berat bak tunggal (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Mesin Flotasi XJM
| Model | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Dimensi saluran | Panjang (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Lebar (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Tinggi (mm) | 1100 | 1250 | 14.00 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Berat efektif tunggal (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Kubus efektif (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Kapasitas produksi (dihitung dengan volume bubur) (m3 / menit) | 0,2-1 | 0.4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Motor poros utama | Model | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Daya (kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Impeller | |||||||||
| Kecepatan putaran (r / min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Diameter (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Tinggi (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Kecepatan putaran (r / min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Kecepatan melingkar (m / s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| Motor papan loam | Model | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Daya (kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Kecepatan putaran (r / min) | 14.00 | 14.00 | 14.00 | 14.00 | 14.00 | 14.00 | 14.00 | 14.00 | |
| Papan loam | Kecepatan putaran (r / min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Diameter (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Tekanan angin kipas (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30,4 | ≥34.3 | |
| Jumlah injeksi udara maks (m3 / ㎡ · mnt) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
