Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
nama Produk: | Pabrik Penggilingan Tabung | Industri yang Berlaku: | Pabrik Manufaktur, Pekerjaan konstruksi, Energi & Pertambangan |
---|---|---|---|
Kondisi: | Baru | Jenis motor: | Motor AC |
Kapasitas (t / jam): | 14-195tph | Dimensi (L * W * H): | 2,2x6,5-4,6x14 m |
Berat: | 49-485t | Jaminan: | 1 tahun |
Layanan purna jual disediakan: | Dukungan teknis video, Dukungan online, Instalasi lapangan, komisioning dan pelatihan | Pabrik Penggilingan Tabung: | Pabrik Penggiling Tabung 2,2x6,5-4,6x14 m |
kapasitas: | 14-195 tj | Pelabuhan: | QingDao, ShangHai, TianJin |
Cahaya Tinggi: | Pabrik penggilingan semen 195tph,pabrik penggilingan semen AGMA,pabrik penggilingan semen 195tph |

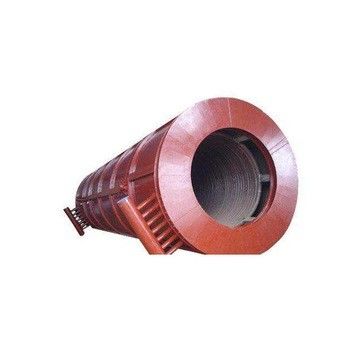

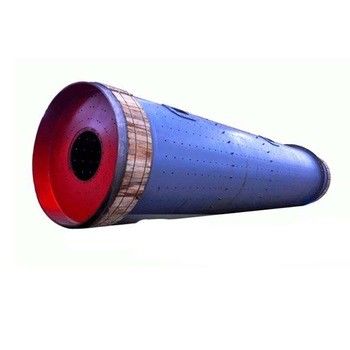

Pabrik Penggilingan Tabung Baku Semen 14-195 tph
Kompak dan efisien!
CITIC Tube Mills hemat ruang, ringkas, berperforma tinggi, dan rendah pemeliharaan.Ini terutama karena desain bantalan pendukung dan penggerak pabrik yang digunakan.Pabrik ini didukung cangkang, dipasang pada bantalan sepatu geser di kedua ujungnya dan dibuat sepenuhnya sebagai desain yang dilas.Penggilingan dengan versi compact drive memiliki INTEGRAL DRIVE, yang gigi planetnya dipasang ke flensa penggilingan.Pabrik Tube CITIC adalah hasil dari metode perhitungan dan simulasi paling canggih, didukung oleh pengalaman bertahun-tahun.Di seluruh dunia kami telah merancang dan membangun lebih dari 1.000 pabrik tabung.
Pabrik CITIC standar didukung cangkang pada sepatu slide dan memiliki penggerak pusat.Transmisi torsi dilakukan melalui ujung pelepasan berbentuk kerucut.Kerucut ini dilas ke cangkang pabrik dan memiliki bukaan untuk pembuangan material dan gas buang.Flensa penggerak dihubungkan ke ujung kerucut.Dengan cara ini, gaya penggerak didistribusikan secara langsung dan merata ke cangkang gilingan.
Pabrik kami untuk kebutuhan ruang minimum dipasang pada bantalan sepatu geser dan memiliki PENGGERAK INTEGRAL.Inti dari penggerak ini adalah peredam roda gigi planetary dua tahap, yang dipasang langsung di kerucut ujung.Hanya satu segel geser pendek di ujung motor dan sistem pelumasan oli tertutup memperpanjang waktu antara penggantian oli dan mengurangi risiko masuknya partikel debu.Instalasi cepat dan mudah.Tidak ada penyesuaian yang memakan waktu.INTEGRAL DRIVE kami adalah penggerak paling ekonomis karena ketersediaannya yang tinggi dan tingkat efisiensi mekanis hampir 99%.
Fitur
*Pabrik silinder mengadopsi tipe penggerak penggerak tepi, penggerak tengah, penggerak tepi dengan penyambungan multi-titik, dll;digerakkan oleh motor asinkron + peredam + pinion dan roda gigi serta motor sinkron + kopling udara + pinion dan roda gigi.
*Umumnya didukung oleh bantalan tekanan statis-dinamis di kedua ujungnya.Fuuly closed self-aligning 120º osculation rocker bearing digunakan.Bantalan staic-dinamis sandal tunggal atau ganda juga dapat digunakan.Bush dibuat oleh mesin NC.
*Roda gigi terbuka yang besar dirancang menggunakan standar AGMA, Dilengkapi dengan rumah roda gigi yang disegel dengan andal dan sistem pelumasan penyemprotan gemuk otomatis.
Shell adalah bagian penting dari pabrik.Lakukan analisis elemen hingga dengan komputer untuk memastikan operasi yang andal;
*Cangkangnya dilas secara otomatis, diperiksa ultrasonik, dianil seluruhnya dan dikerjakan dengan peralatan mesin khusus yang besar pada satu lemparan;ada segel khusus pada bagian koneksi statis-dinamis, ch sebagai feed and discharge hoper, trunnion, dll, untuk mencegah kebocoran oli dan bubur;
*Pelapisnya terbuat dari bahan tahan aus yang dibuat oleh perusahaan kami, yang telah diberi perlakuan panas khusus, dengan kekerasan tinggi dan masa pakai yang lama.Juga pengecoran tahan aus atau liner karet lainnya dapat digunakan;
*Ada penggerak kecepatan lambat untuk penggilingan sedang dan besar;
*Stasiun pelumasan tekanan tinggi dan rendah dilengkapi untuk penggilingan sedang dan besar;
*Sistem kontrol dan proteksi dikendalikan oleh PLC.
Girth gear dan pinion drive cukup untuk daya hingga 4.500kW.INTEGRAL DRIVE kami cocok hingga 6.500kW.Untuk pabrik dengan daya penggerak antara 5.000 dan 10.000kW, kami merekomendasikan penggerak sentral klasik dengan roda gigi planetary tetap.
Parameter Teknis Pabrik Tabung Semen:
Spesifikasi (diameter × panjang) | Kecepatan berputar (r/mnt) |
Ukuran makan (mm) | Produktivitas (t/h) | Memuat kapasitas pabrik (t) | Motor utama | Peredam kecepatan utama | Berat (t) | |||
Model | Daya (kw) | Kecepatan putar (rpm) | Model | Rasio kecepatan | ||||||
φ2,2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2,4×8 | 20.91 | ≤25 | 14~18 | 39,5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2,4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2,4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2,4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2,4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2,4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2,6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2,6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116maks | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3,2×11 | 18.3 | ≤25 | 45~48 | 112maks | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3,2×13 | 18.7 | ≤25 | 50~55 | 133maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3,4×11 | 18 | ≤25 | 45~55 | 120maks | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3,5×13 | 17 | ≤25 | 60~65 | 156maks | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
φ3,8×13 (jenis bantalan utama) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3,8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4,2×11 (tipe bantalan utama) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4,2×13 (tipe bantalan utama) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4,2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4,6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
Catatan: Parameter dalam formulir hanya untuk referensi, jadi untuk yang spesifik, pelanggan harus mengacu pada kontrak.
Parameter Teknis Raw Mill:
Spesifikasi (diameter × panjang) | Kecepatan berputar (r/mnt) |
Ukuran makan (mm) | Produktivitas (t/h) | Memuat kapasitas pabrik (t) | Motor utama | Peredam kecepatan utama | Berat (t) | |||
Model | Daya (kw) | Kecepatan putar (rpm) | Model | Rasio kecepatan | ||||||
φ3×(8,5+5) | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
φ3,2×(7+1,8) (Pengeringan kantilever) |
18.25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
φ3,5×10 (Pengeringan kantilever) |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
φ3,6×(7,5+1,5) | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
φ3,8×1,2 | 16.6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
φ4,6×(9,5+3,5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 |
Catatan: Parameter dalam formulir hanya untuk referensi, jadi untuk yang spesifik, pelanggan harus mengacu pada kontrak.
Parameter Teknis Pabrik Baku Basah:
Spesifikasi (diameter × panjang) | Kecepatan berputar (r/mnt) |
Ukuran makan (mm) | Produktivitas (t/h) | Memuat kapasitas pabrik (T) |
Motor utama | Peredam kecepatan utama | Berat (t) | |||
Model | Daya (kw) | Kecepatan putar (rpm) | Model | Rasio kecepatan | ||||||
φ2,2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
φ2,2×13 | 21.6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
φ2,4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
φ2,6×13 | 20 | ≤25 | 45~46 | 80t (maks) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90,5 | TDMK1000-36 | 1000 | 740 | 134 |
Catatan: Parameter dalam formulir hanya untuk referensi, jadi untuk yang spesifik, pelanggan harus mengacu pada kontrak.
Parameter Teknis Pengeringan Raw Mill:
Spesifikasi (diameter × panjang) | Kecepatan berputar (r/mnt) |
Ukuran makan (mm) | Produktivitas (t/h) | Memuat kapasitas pabrik (T) |
Motor utama | Peredam kecepatan utama | Berat (t) | |||
Model | Daya (kw) | Kecepatan putar (rpm) | Model | Rasio kecepatan | ||||||
φ2,4×8 | 20.91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
φ2,4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
φ2,4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
φ2,4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2,4×13 | 21.5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2,6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
φ2,6×10 | 20.91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
φ3×9 | 19.13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
φ3,2×7 | 18.25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
φ3,2×9 | 18.3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
φ4,6×10+3,5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-BF | 476 |
Catatan:Parameter dalam formulir hanya untuk referensi, jadi untuk yang spesifik, pelanggan perlu mengacu pada kontrak.
T: Mengapa kami percaya pada luoyang zhongtai industries co., ltd:
J: 1. Pengalaman lebih dari 30 tahun.
2. Kami adalah pemasok profesional terkemuka mesin pertambangan, mesin konstruksi, mesin pengecoran dan suku cadang palsu
3. Semua produk mencapai sertifikat manajemen mutu ISO9901: 2000 dan sertifikat CE, ROHS.
T: Waktu pengiriman
A: Bagian lead time 1-2months, mesin 2-3months.
T: Ketentuan pembayaran
A: Terima jenis pembayaran: T/T, L/C, Western union, Uang Tunai.
Deposit 30% saat kontrak ditandatangani.Pembayaran penuh dibayar sebelum pengiriman
T: Garansi kualitas?
A: Garansi waktu: satu tahun untuk mesin utama.Jika ada yang salah, kami akan memberikan saran teknis dan segera mencari solusinya.Bagi mereka yang mengenakan suku cadang, kami menjamin suku cadang berkualitas tinggi untuk pasokan jangka panjang.
T: Layanan purna jual?
A: Kami dapat menyediakan panduan teknis untuk mesin yang menjalankan pengujian dan pemeliharaan suku cadang jika kebutuhan pengguna akhir.
